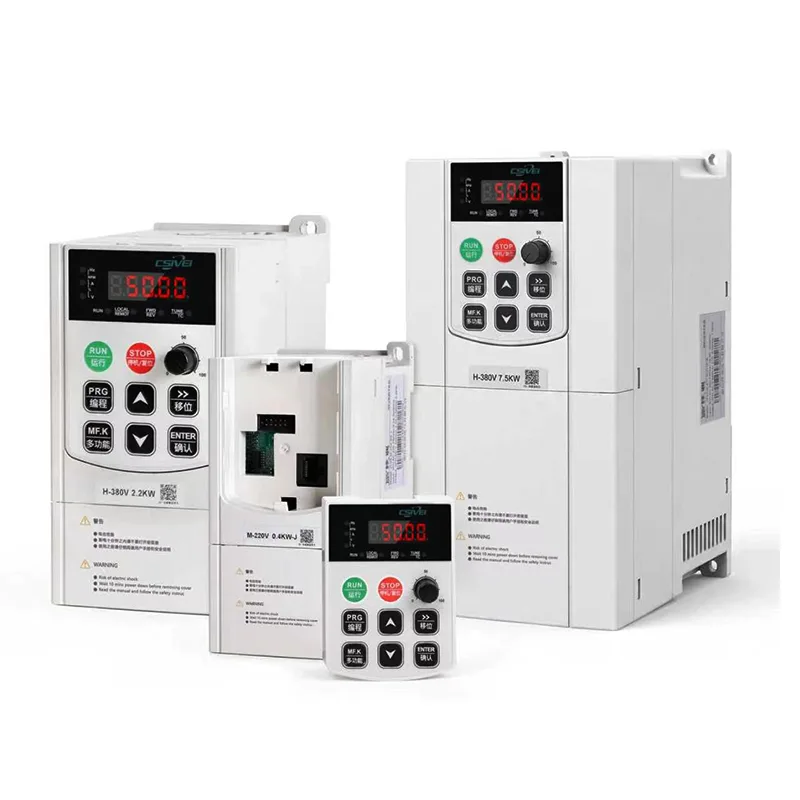

อินเวอร์เตอร์ปั๊มน้ำ 4kw พลังงานแสงอาทิตย์ VFD

CSIVEI อินเวอร์เตอร์ปั๊มน้ำ 4kw Solar VFD เป็นโซลูชันประสิทธิภาพสูงสำหรับโครงการสูบน้ำพลังงานแสงอาทิตย์ขนาดใหญ่ ออกแบบมาสำหรับปั๊มจุ่มใต้น้ำลึกและสถานีเพิ่มแรงดัน ให้แรงบิดเริ่มต้นสูงพร้อมการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ ไดรฟ์จะปรับความถี่เอาต์พุตโดยอัตโนมัติตามแรงดันไฟฟ้าของแผงโซลาร์เซลล์ เพื่อให้มั่นใจว่าน้ำจะไหลสูงสุดตลอดทั้งวัน PID ในตัวสำหรับแรงดันคงที่ การป้องกันการทำงานแบบแห้ง และการจัดเก็บบันทึกข้อผิดพลาด ตู้ IP20 พร้อมตัวกรอง IP40 เสริมเหมาะสำหรับห้องควบคุม รองรับการตรวจสอบระยะไกลผ่านโมดูล GPRS/4G CSIVEI ให้บริการระบบสูบน้ำนอกโครงข่ายที่เชื่อถือได้สำหรับการจัดหาน้ำในชุมชนและการเกษตรขนาดใหญ่

พารามิเตอร์หลักและข้อมูลจำเพาะ

การใช้งานทั่วไป

สำหรับโครงการฟื้นฟูระบบนิเวศ เครื่องสูบน้ำอินเวอร์เตอร์พลังงานแสงอาทิตย์ VFD ขนาด 4 กิโลวัตต์นี้ให้แหล่งน้ำที่ยั่งยืนสำหรับการปลูกป่า การฟื้นฟูทุ่งหญ้า และแถบสีเขียวในทะเลทราย โดยจะยกน้ำใต้ดินหรือรวบรวมน้ำผิวดินเพื่อชลประทานต้นกล้าต้นไม้ พุ่มไม้ และพืชพรรณพื้นเมืองในพื้นที่แห้งแล้ง ระบบสามารถทำงานอัตโนมัติเต็มรูปแบบด้วยตัวจับเวลาหรือเซ็นเซอร์ความชื้นในดิน โดยจะส่งน้ำเมื่อจำเป็นเท่านั้น ช่วงแรงดันไฟฟ้าอินพุตที่กว้างยอมรับแผงโซลาร์เซลล์ที่มีการกำหนดค่าต่างๆ ทำให้ง่ายต่อการปรับขนาด ใช้งานในสายพานป้องกันการแปรสภาพเป็นทะเลทราย การปลูกต้นไม้ริมถนน การฟื้นฟูเหมือง และการฟื้นฟูพื้นที่ชุ่มน้ำ ช่วยให้มั่นใจได้ถึงเวลาทำงานสูงโดยไม่ต้องขนส่งเชื้อเพลิง แม้แต่ในสถานที่ห่างไกลที่สุด

อัลกอริธึมเฉพาะการควบคุมเวกเตอร์และปั๊ม

เครื่องสูบน้ำอินเวอร์เตอร์พลังงานแสงอาทิตย์ VFD ขนาด 4kw คุณภาพของโรงงาน CSIVEI ใช้การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ซึ่งปรับให้เหมาะกับโหลดของปั๊มแบบแรงเหวี่ยงและแบบจุ่มใต้น้ำ สิ่งนี้มอบ:

●  แรงบิดเริ่มต้นสูง – สูงถึง 150% ที่ 0.5Hz จำเป็นสำหรับปั๊มบ่อลึกที่มีเพลายาว

●  การทำงานที่ความเร็วต่ำมีความเสถียร – ป้องกันการหยุดทำงานเมื่อพลังงานแสงอาทิตย์มีเหลือเพียงเล็กน้อย

●  การปรับเส้นโค้งปั๊มอัตโนมัติ – ระบบขับเคลื่อนจะเรียนรู้ลักษณะการไหลของส่วนหัวของปั๊มเพื่อรักษาประสิทธิภาพสูงสุด

●  โหมดแรงดันคงที่/การไหลคงที่ – PID ในตัวยอมรับการตอบสนองจากเซ็นเซอร์ความดันหรือการไหล โดยคงค่าที่ตั้งไว้โดยไม่คำนึงถึงความผันผวนของแสงอาทิตย์

●  การสตาร์ทแบบนุ่มนวลและการหยุดแบบนุ่มนวล – ขจัดค้อนน้ำ ความเค้นของท่อ และกระแสไฟกระชากของมอเตอร์

อัลกอริธึมเหล่านี้ช่วยให้แน่ใจว่าปั๊มทำงานได้อย่างราบรื่นตลอดวันสุริยะตั้งแต่เช้าตรู่ถึงบ่ายแก่ๆ โดยไม่มีสะดุดหรือกระแทกทางกลไกบ่อยครั้ง

คำถามที่พบบ่อย

คำถามที่ 1: ไดรฟ์แสดงข้อผิดพลาด "Dry-Run" แต่มีน้ำอยู่ในบ่อ เกิดอะไรขึ้น?

ตอบ: เซ็นเซอร์การทำงานแบบแห้ง (โฟลว์สวิตช์ อิเล็กโทรด หรือเซ็นเซอร์ความดัน) อาจติดตั้งหรือสอบเทียบไม่ถูกต้อง ตรวจสอบการเดินสายไฟเซ็นเซอร์และตั้งค่าการหน่วงเวลาการตรวจจับให้นานขึ้น (พารามิเตอร์ หน้า 61) เพื่อหลีกเลี่ยงการตัดการทำงานที่ผิดพลาดในระหว่างการสตาร์ทปั๊ม ตรวจสอบด้วยว่าปั๊มจมอยู่ใต้น้ำจริงๆ ระดับน้ำอาจลดลงต่ำกว่าทางเข้า

คำถามที่ 2: ไดรฟ์มีโหมดประหยัดพลังงานเกินกว่า MPPT หรือไม่

ก. ใช่. คุณสมบัติ “การปรับพลังงานให้เหมาะสมอัตโนมัติ” (AEO) ช่วยลดแรงดันไฟฟ้าของมอเตอร์เมื่อโหลดของปั๊มเบา (เช่น ความต้องการการไหลต่ำ) ลดการใช้พลังงานลง 10-20% โดยไม่ส่งผลกระทบต่อเอาท์พุต เปิดใช้งานพารามิเตอร์ P.52 = 1

คำถามที่ 3: ฉันสามารถบันทึกข้อมูลใดจากไดรฟ์ได้บ้าง

ตอบ: ชุดขับเคลื่อนจะบันทึกปริมาณพลังงานที่ได้รับในแต่ละวัน (kWh) ปริมาณน้ำ (m³) ระยะเวลาการทำงานของปั๊ม (ชั่วโมง) เหตุการณ์ข้อผิดพลาด และผลรวมสะสม ข้อมูลจะถูกเก็บไว้ในหน่วยความจำภายใน (30 วันที่ผ่านมา) และสามารถส่งออกผ่าน Modbus หรือการ์ด SD (อุปกรณ์เสริม)

คำถามที่ 4: ฉันจำเป็นต้องมีตัวควบคุมปั๊มหรือชุดซอฟต์สตาร์ทแยกต่างหากหรือไม่

ตอบ: ไม่ CSIVEI Solar VFD รวมฟังก์ชันการควบคุมทั้งหมด: MPPT, ไดรฟ์ความถี่แบบแปรผัน, การป้องกันปั๊ม (การทำงานแบบแห้ง, โอเวอร์โหลด, ท่อระเบิด) และ PID เสริมสำหรับแรงดันคงที่ มันมาแทนที่ทั้งตัวควบคุมปั๊มและซอฟต์สตาร์ทเตอร์

คำถามที่ 5: ไดรฟ์นี้มีข้อกำหนดในการต่อสายดินอะไรบ้าง

ตอบ: การต่อสายดินที่เหมาะสมถือเป็นสิ่งสำคัญ เชื่อมต่อขั้วต่อ PE ของไดรฟ์เข้ากับกราวด์กราวด์โดยเฉพาะโดยใช้ตัวนำทองแดง กราวด์กรอบแผงโซลาร์เซลล์และมอเตอร์ปั๊มด้วย หากไม่ต่อกราวด์อาจทำให้เกิดไฟฟ้าช็อตหรือไดรฟ์ทำงานผิดปกติ

ข้อควรระวังในการติดตั้ง

จำเป็นต้องติดตั้งภายในอาคาร– ตู้มาตรฐาน IP20 ได้รับการออกแบบมาสำหรับห้องควบคุมหรือตู้ที่ทนฝนและแดด สำหรับการใช้งานกลางแจ้ง ให้สั่งซื้อกล่องหุ้ม IP54 ซึ่งเป็นอุปกรณ์เสริมหรือติดตั้งในตัวเครื่องป้องกัน

การระบายอากาศที่เพียงพอ– รักษาระยะห่างขั้นต่ำ 100 มม. ด้านบนและด้านล่างของไดรฟ์เพื่อให้แน่ใจว่าสามารถระบายความร้อนได้อย่างเหมาะสม อุณหภูมิโดยรอบไม่ควรเกิน 40°C

ขนาดสายเคเบิลที่ถูกต้อง– ใช้สายเคเบิลที่มีพิกัดกระแสไฟฟ้าอย่างน้อย 125% เพื่อป้องกันความร้อนสูงเกินไป รักษาสายอินพุต DC ให้สั้นที่สุดเท่าที่จะทำได้ เพื่อลดแรงดันไฟฟ้าตกและการสูญเสียพลังงาน

การต่อสายดินที่เหมาะสม– เชื่อมต่อขั้วต่อ PE เข้ากับกราวด์กราวด์โดยเฉพาะ กราวด์แผงโซลาร์เซลล์และมอเตอร์ปั๊มด้วย การต่อสายดินที่ไม่เหมาะสมอาจทำให้เกิดไฟฟ้าช็อต ไดรฟ์ทำงานผิดปกติ หรือความเสียหายจากฟ้าผ่า
