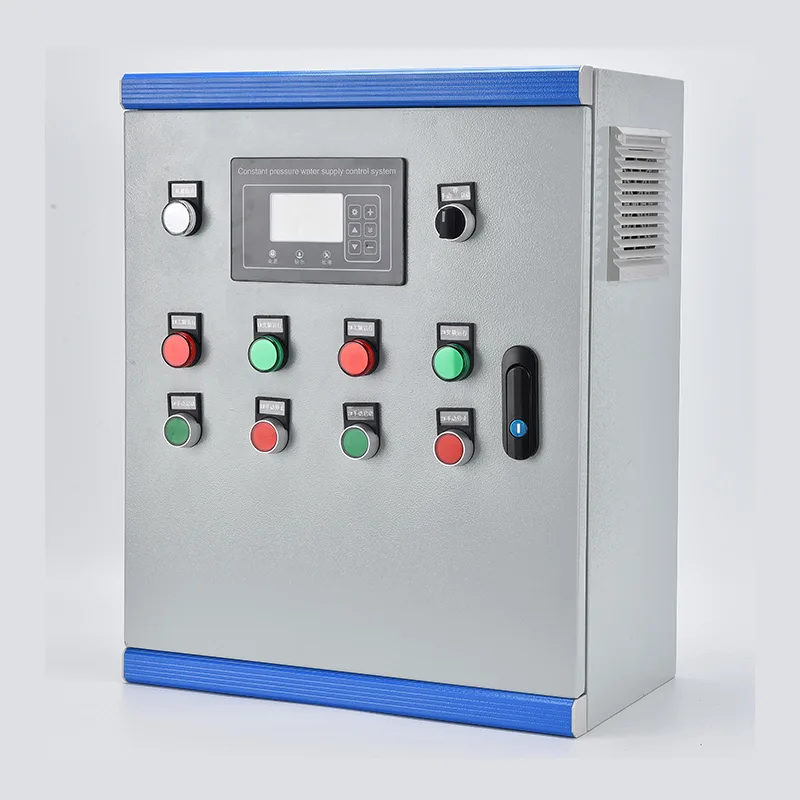

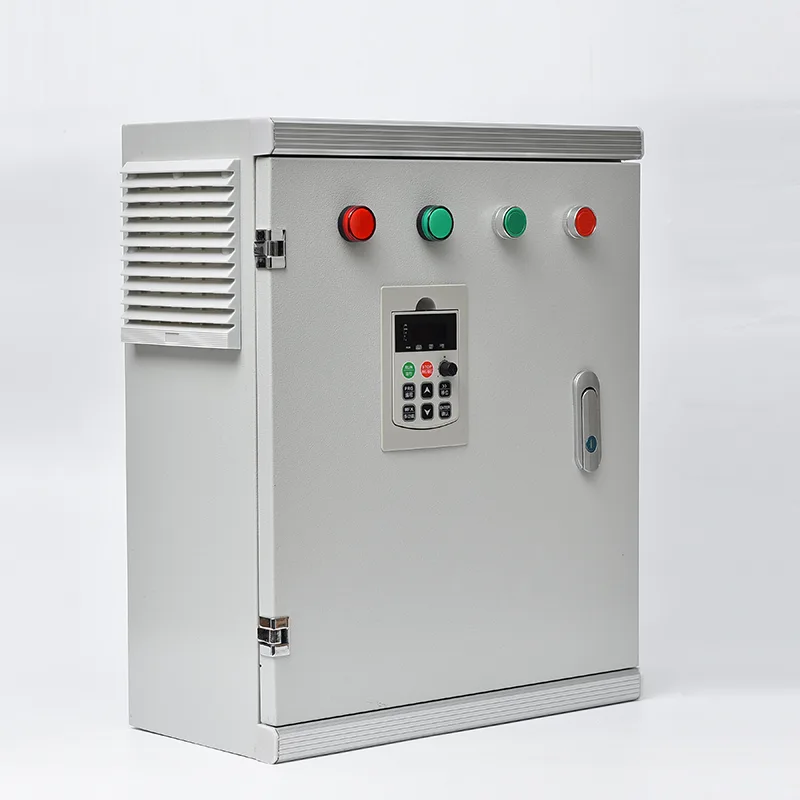

ตู้ควบคุมน้ำประปาแรงดันคงที่

ตู้ควบคุมการจ่ายน้ำแรงดันคงที่รวม VFD, PLC หรือตัวควบคุมปั๊มเฉพาะ เบรกเกอร์วงจรขาเข้า คอนแทคเตอร์เอาท์พุตต่อปั๊ม หม้อแปลงควบคุม และอินเทอร์เฟซเครื่องส่งสัญญาณแรงดันไว้ในตู้ตั้งพื้นเดียว อัตรากำลังอยู่ระหว่าง 0.75 kW ถึง 400 kW ที่ 380–480 V สามเฟส เซ็นเซอร์ความดันบนส่วนหัวหลักจะป้อนสัญญาณ 4–20 mA ไปยังตัวควบคุม ซึ่งจะเปรียบเทียบความดันจริงกับค่าที่ตั้งไว้ที่ผู้ใช้กำหนดอย่างต่อเนื่อง และปรับความถี่เอาต์พุต VFD ผ่านลูป PID เพื่อรักษาการควบคุมภายใน ±0.02 MPa ในระบบหลายปั๊ม ปั๊มลีดทำงานภายใต้การควบคุม VFD ในขณะที่ปั๊มล่าช้าจะเริ่มหรือหลุดตามลำดับตามความต้องการที่ผันผวน การหมุนเวียนหน้าที่จะปรับสมดุลชั่วโมงการทำงานของปั๊มทุกตัว การป้องกันครอบคลุมถึงการทำงานแบบแห้ง การโอเวอร์โหลด การสูญเสียเฟส การลัดวงจร และแรงดันเกิน หน้าจอสัมผัส HMI ที่ติดตั้งที่ประตูจะแสดงแรงดันของระบบ สถานะของปั๊ม ความถี่ บันทึกข้อผิดพลาด และข้อมูลพลังงาน การสื่อสารผ่าน Modbus RTU/TCP หรือเกตเวย์คลาวด์เสริม 4G ช่วยให้สามารถตรวจสอบระยะไกลและบูรณาการ SCADA โครงสร้างตัวเครื่องผลิตจากเหล็กชุบสังกะสีเคลือบสีฝุ่น ได้มาตรฐาน IP54 หรือสูงถึง IP65 สำหรับการใช้งานกลางแจ้ง

การใช้งานในอุดมคติ

ในกรณีที่แรงดันน้ำต้องคงที่แม้จะมีความต้องการเปลี่ยนแปลงไป ตู้ควบคุมน้ำประปาแรงดันคงที่จะมาแทนที่การจัดเก็บแรงโน้มถ่วงและการสูบน้ำด้วยความเร็วคงที่ด้วยการควบคุมอัตโนมัติที่ตอบสนองต่อความต้องการ

สถานีจ่ายน้ำและเติมน้ำเทศบาล

เครือข่ายน้ำในเมืองประสบกับความกดดันที่ผันผวนเป็นวงกว้างระหว่างช่วงที่มีการใช้งานสูงสุดและช่วงที่มีน้ำไหลต่ำในชั่วข้ามคืน ตู้จะรักษาแรงดันคงที่ที่จุดเครือข่ายที่กำหนดโดยการปรับความเร็วและการจัดเตรียมของปั๊ม กำจัดการตกและไฟกระชากที่ทำให้เกิดความเครียดต่อข้อต่อท่อ และสร้างข้อร้องเรียนด้านบริการ สำหรับสถานีเพิ่มแรงดันตามสายส่งหลักยาว ลูป PID จะปรับตามการเปลี่ยนแปลงแรงดันต้นทางและการรับดาวน์สตรีมแบบแปรผัน

อาคารพักอาศัยและอาคารพาณิชย์สูง

อาคารอพาร์ตเมนต์ โรงแรม และตึกสำนักงานต้องการแรงกดที่เชื่อถือได้ที่ชั้นบน ตู้แรงดันคงที่พร้อมปั๊มหลายใบพัดแนวตั้งหลายตัวจะปรับเอาต์พุตโดยอัตโนมัติเพื่อให้ตรงกับความต้องการตามจำนวนผู้เข้าพัก โดยลดลงในช่วงเที่ยงวัน สูงขึ้นในช่วงเช้าและเย็น ระบบขจัดความจำเป็นในการใช้ถังบนหลังคาขนาดใหญ่ รวมถึงภาระของโครงสร้าง ความเสี่ยงของลีเจียนเนลลา และข้อกำหนดในการเข้าถึงการบำรุงรักษา

กระบวนการทางอุตสาหกรรมและน้ำหล่อเย็น

โรงงานผลิต โรงงานแปรรูปอาหาร และโรงไฟฟ้าต้องการน้ำในกระบวนการผลิตที่แรงดันควบคุมอย่างเข้มงวด ตู้จะทำหน้าที่จัดเตรียมระบบหล่อเย็นแบบทาวเวอร์ ไลน์ระบายน้ำ การป้อนหม้อไอน้ำ และวงจรน้ำในการผลิต โดยมีความแม่นยำตามกฎระเบียบที่เหมาะสมกับความต้องการของกระบวนการ การควบคุมแบบ VFD ช่วยลดการสิ้นเปลืองพลังงานและการสึกหรอของวาล์วที่เกี่ยวข้องกับการควบคุมปริมาณ

ชลประทานการเกษตร

ระบบน้ำหยด สปริงเกอร์ และระบบหมุนศูนย์กลางขนาดใหญ่ต้องการการไหลแบบแปรผันที่แรงดันคงที่ทั่วโซนสนามที่มีลักษณะตัวปล่อยที่แตกต่างกัน ตู้รองรับการกำหนดค่าปั๊มหลายแบบ รวมถึงปั๊มจุ่มใต้น้ำและปั๊มเพิ่มแรงดันแนวนอน โดยจับคู่เอาต์พุตกับจำนวนโซนชลประทานแบบเปิดโดยอัตโนมัติ ระบบป้องกันน้ำแห้งในตัวช่วยปกป้องปั๊มระหว่างการเปลี่ยนแปลงระดับน้ำจากแหล่งน้ำ

การประปาชนบทและชุมชน

ระบบหมู่บ้านและการตั้งถิ่นฐานระยะไกลได้รับประโยชน์จากการจัดการแรงดันอัตโนมัติที่มาแทนที่การทำงานของปั๊มแบบแมนนวล เมื่อใช้งานร่วมกับเซ็นเซอร์ระดับถังเก็บ ตู้จะเริ่มและหยุดโดยอัตโนมัติเพื่อรักษาปริมาณการเติมในถังในขณะที่ส่งแรงกดดันให้กับผู้บริโภคอย่างต่อเนื่อง การตรวจสอบระยะไกลผ่าน 4G ช่วยให้ผู้ให้บริการรายเดียวจัดการสถานีที่กระจัดกระจายหลายสถานีจากโทรศัพท์มือถือหรือ SCADA ส่วนกลาง

โรงแรม รีสอร์ท และการบริการ

รีสอร์ทและสิ่งอำนวยความสะดวกด้านสันทนาการที่มีอาคารกระจายอยู่ทั่วบริเวณต้องการแรงกดดันที่สม่ำเสมอสำหรับห้องพัก ห้องครัว ห้องซักรีด และการจัดสวน ตู้จัดการปั๊มหลายตัวเพื่อตอบสนองความต้องการในช่วงเช้าและเย็นในขณะที่ลดพลังงานในช่วงนอกเวลาเร่งด่วน โดยระบบส่วนใหญ่อยู่ในโหมดสลีปข้ามคืน

เจาะลึกทางเทคนิค

ตู้ควบคุมการจ่ายน้ำแรงดันคงที่รวมการควบคุมความเร็ว VFD ลำดับปั๊มที่ใช้ PLC และการป้องกันที่ครอบคลุมไว้ในตู้ที่ประกอบจากโรงงานเพียงเครื่องเดียว ให้การจัดการแรงดันอัตโนมัติสำหรับการติดตั้งปั๊มเดี่ยวถึงหลายปั๊ม

การควบคุมแรงดันแบบวงปิด PID

เครื่องส่งสัญญาณแรงดันบนท่อส่วนหัวหลักจะแปลงแรงดันน้ำเป็นสัญญาณอะนาล็อก 4-20 mA ตัวควบคุมรันอัลกอริธึม PID แบบดิจิทัล: อัตราขยายตามสัดส่วนจะกำหนดว่าระบบจะตอบสนองต่อการเบี่ยงเบนความดันอย่างรุนแรงเพียงใด เวลารวมจะกำจัดออฟเซ็ตในสถานะคงตัว และการลดทอนอนุพันธ์จะระงับโอเวอร์ช็อตในระหว่างการเปลี่ยนแปลงการไหลกะทันหัน เอาต์พุต PID จะตั้งค่าการอ้างอิงความถี่ VFD โดยตรง โดยจะปรับความเร็วของปั๊มให้ตรงกับความต้องการแบบเรียลไทม์ ความแม่นยำในการควบคุมโดยทั่วไปจะอยู่ที่ ±0.02 MPa เมื่อปรับตามคุณลักษณะเฉพาะของระบบแล้ว เช่น ความยาวท่อ เส้นโค้งของปั๊ม และปริมาตรภาชนะรับความดัน

ลอจิกลำดับหลายปั๊ม

เมื่อความต้องการเกินความจุของปั๊มที่ขับเคลื่อนด้วย VFD ตัวเดียว ตัวควบคุมจะสั่งให้ปั๊มเพิ่มเติมทำงาน ปั๊มตะกั่วทำงานภายใต้การควบคุม VFD หากถึงความถี่สูงสุดและความดันยังคงต่ำกว่าค่าที่ตั้งไว้ ตัวควบคุมจะถ่ายโอนปั๊มนี้ไปยังการทำงานที่มีความเร็วคงที่ผ่านคอนแทคเตอร์บายพาส และเริ่มปั๊มล่าช้าภายใต้การควบคุม VFD เมื่อความต้องการลดลงและ VFD ถึงความถี่ต่ำสุดโดยมีแรงดันสูงกว่าค่าที่ตั้งไว้ ปั้มแล็กจะถูกกำจัดทีละตัว และปั๊มลีดจะกลับสู่การควบคุมความเร็วแบบแปรผัน เพื่อให้แน่ใจว่ามีปั๊มเพียงตัวเดียวที่ทำงานด้วยความเร็วที่แปรผันได้ตลอดเวลา ในขณะที่ปั๊มอื่นๆ ทำงานที่ความเร็วคงที่ใกล้กับจุดประสิทธิภาพที่ดีที่สุด

การหมุนเวียนหน้าที่และการปรับสมดุล

เพื่อกระจายการสึกหรออย่างสม่ำเสมอ ตัวควบคุมจะหมุนการกำหนดปั๊มนำตามชั่วโมงการทำงานสะสมหรือจำนวนการเริ่มต้น ปั๊มที่มีชั่วโมงต่ำสุดจะกลายเป็นเส้นนำถัดไปเมื่อทริกเกอร์การหมุน ซึ่งเกิดขึ้นที่สภาวะการไหลต่ำเพื่อหลีกเลี่ยงการหยุดชะงักของแรงดัน ปั๊มที่ออฟไลน์เพื่อการบำรุงรักษาจะถูกล็อคไม่ให้หมุนผ่านอินพุตดิจิตอล และผู้ควบคุมจะจัดสรรหน้าที่ใหม่ให้กับปั๊มที่เหลือ

การจัดการการนอนหลับ การตื่น และการไหลต่ำ

ในช่วงระยะเวลาที่มีความต้องการเป็นศูนย์ เช่น ข้ามคืนในอาคารพาณิชย์ ในที่สุด VFD จะไปถึงความถี่ต่ำสุดในขณะที่ความดันคงอยู่ที่ค่าที่ตั้งไว้ หลังจากการหน่วงเวลาที่กำหนดได้ ตัวควบคุมจะเข้าสู่โหมดสลีปและหยุดปั๊มทั้งหมด ถังไดอะแฟรมขนาดเล็กจะรักษาแรงดันของระบบระหว่างการนอนหลับ เมื่อความดันลดลงถึงเกณฑ์ปลุก ตัวควบคุมจะรีสตาร์ทปั๊มตะกั่วและเพิ่มขึ้นเพื่อคืนแรงดัน วงจรนี้จะป้องกันไม่ให้ปั๊มทำงานชนวาล์วที่ปิดเป็นเวลานาน ช่วยประหยัดพลังงานและป้องกันปั๊มจากความร้อนสูงเกินไป

ชุดป้องกันปั๊ม

ตัวควบคุมให้การป้องกันเฉพาะปั๊มเกินกว่าโหลดเกินมาตรฐานของมอเตอร์ การตรวจจับการทำงานแบบแห้งใช้อินพุตดิจิตอลจากโพรบระดับหลุมหรือการตรวจจับกระแสใต้น้ำของมอเตอร์ การตัดแรงดันเกินพร้อมการรีเซ็ตอัตโนมัติช่วยป้องกันความเสียหายของท่อหากวาล์วปิดกะทันหัน การล็อกแบบรอบเร็วจะจำกัดจำนวนการสตาร์ทต่อชั่วโมงเพื่อป้องกันขดลวดมอเตอร์ การสูญเสียเฟสและการตรวจสอบลำดับเฟสช่วยป้องกันความเสียหายทางกลจากการหมุนย้อนกลับ เหตุการณ์การเดินทางทั้งหมดจะถูกประทับเวลาและจัดเก็บไว้ในบันทึกข้อผิดพลาด พร้อมจำนวนครั้งในการรีเซ็ตอัตโนมัติที่สามารถกำหนดค่าได้ ก่อนที่การล็อกจะต้องได้รับการแทรกแซงจากผู้ปฏิบัติงาน

สถาปัตยกรรมไดรฟ์ VFD

VFD ถูกเลือกสำหรับการทำงานของปั๊มที่มีแรงบิดแปรผันโดยมีอัตราการโอเวอร์โหลด 110% เป็นเวลา 60 วินาที ความสามารถในการสตาร์ทแบบลอยช่วยให้สามารถรีสตาร์ทปั๊มแบบไหลได้อย่างราบรื่นโดยไม่สะดุดกระแสไฟเกิน การโปรแกรมข้ามความถี่จะหลีกเลี่ยงแถบเรโซแนนซ์เชิงกล การปรับพลังงานอัตโนมัติให้เหมาะสมจะช่วยลดกระแสแม่เหล็กของมอเตอร์ที่โหลดเบา ช่วยประหยัดพลังงานเพิ่มเติมเมื่อปั๊มทำงานต่ำกว่าความเร็วเต็ม โช้คลิงค์ DC ในตัวและตัวกรอง RFI ช่วยลดการฉีดกระแสฮาร์มอนิกลงบนแหล่งจ่าย

HMI และส่วนต่อประสานผู้ปฏิบัติงาน

หน้าจอสัมผัสแบบสีที่ติดตั้งที่ประตูให้แรงดันและจุดที่ตั้งไว้ของระบบแบบเรียลไทม์ สถานะปั๊มแต่ละตัว ชั่วโมงการทำงานสะสมและจำนวนการเริ่มต้นต่อปั๊ม การแจ้งเตือนที่ทำงานอยู่พร้อมประวัติข้อผิดพลาด และการเข้าถึงพารามิเตอร์ที่มีการป้องกันด้วยรหัสผ่าน การควบคุมการแทนที่แบบแมนนวลรองรับกิจกรรมการทดสอบการเดินเครื่องและการบำรุงรักษา

การตรวจสอบและการสื่อสารระยะไกล

RS485 Modbus RTU มาตรฐานเชื่อมต่อกับไซต์ SCADA หรืออุปกรณ์การวัดและส่งข้อมูลทางไกล เกตเวย์คลาวด์ 4G หรืออีเทอร์เน็ตที่เป็นอุปกรณ์เสริมช่วยให้สามารถเข้าถึงระยะไกลผ่านเว็บเบราว์เซอร์หรือแอปสมาร์ทโฟน ส่งมอบแรงดันแบบเรียลไทม์ สถานะปั๊ม การใช้พลังงาน และการแจ้งเตือนแบบพุช ผู้ปฏิบัติงานสามารถปรับการตั้งค่าแรงดันจากระยะไกลตามความต้องการเฉพาะของระบบได้

สิ่งที่แนบมาและการก่อสร้างด้านสิ่งแวดล้อม

ตู้ตั้งพื้นใช้แผ่นเหล็กชุบสังกะสี 1.5–2.0 มม. เคลือบสีฝุ่นป้องกันรังสียูวี IP54 เป็นมาตรฐานสำหรับห้องปั๊มในร่ม IP55 หรือ IP65 สามารถใช้ได้สำหรับสภาพแวดล้อมกลางแจ้งและการบำบัดน้ำ การระบายอากาศแบบบังคับที่ผ่านการกรองพร้อมระบบควบคุมพัดลมควบคุมอุณหภูมิจะรักษาอุณหภูมิภายในให้อยู่ภายในช่วงการทำงานของ VFD สำหรับการติดตั้งกลางแจ้งในเขตร้อนหรือในทะเลทราย สามารถระบุหลังคาบังแดดและเครื่องทำความร้อนป้องกันการควบแน่นได้ การต่อสายเคเบิลทำได้ผ่านแผ่นเพลทที่ฐานตู้ ตู้ได้รับการออกแบบและสร้างตามมาตรฐาน IEC 61439-1/2 โดยมีส่วนประกอบทั้งหมดที่มีเครื่องหมาย CE และการรับรองระดับภูมิภาค

คำถามที่พบบ่อย

Q1: ตู้รักษาแรงดันคงที่ได้อย่างไร?

เซ็นเซอร์ความดันบนส่วนหัวของน้ำหลักจะวัดความดันของระบบอย่างต่อเนื่องและส่งสัญญาณ 4–20 mA ไปยังตัวควบคุม อัลกอริธึม PID ของคอนโทรลเลอร์จะเปรียบเทียบแรงกดจริงกับเป้าหมายที่ผู้ใช้ตั้งไว้ หากแรงดันลดลง ความถี่เอาต์พุต VFD จะเพิ่มขึ้นเพื่อเร่งความเร็วปั๊ม หากแรงดันเพิ่มขึ้น จะทำให้ปั๊มช้าลง การควบคุมวงปิดนี้ทำงานอย่างต่อเนื่อง โดยทั่วไปจะคงแรงดันไว้ภายใน ±0.02 MPa ของค่าที่ตั้งไว้

คำถามที่ 2: ตู้ควบคุมน้ำประปาแรงดันคงที่หนึ่งเครื่องสามารถควบคุมปั๊มได้กี่เครื่อง?

การกำหนดค่ามาตรฐานรองรับปั๊ม 1 ถึง 6 ตัว โดยที่ปั๊ม 2 หรือ 3 ตัวเป็นการใช้งานที่พบบ่อยที่สุด ในระบบหลายปั๊ม VFD ตัวเดียวจะขับเคลื่อนปั๊มแบบปรับความเร็วได้ ในขณะที่ปั๊มเพิ่มเติมเริ่มต้นที่ความเร็วคงที่ตามความต้องการที่เพิ่มขึ้น ตรรกะของการเรียงลำดับปั๊ม การสลับ และการเปลี่ยนข้อผิดพลาดทั้งหมดมีอยู่ในตัวควบคุม

คำถามที่ 3: ตู้นี้และการติดตั้ง VFD แยกกันบนปั๊มแต่ละตัวแตกต่างกันอย่างไร?

ตู้นี้มีระบบควบคุมที่สมบูรณ์ — ตรรกะลำดับปั๊ม, ลูป PID แรงดัน, การสลับอัตโนมัติ, การเปลี่ยนข้อผิดพลาด, ฟังก์ชันสลีป/ปลุก และอินเทอร์เฟซผู้ใช้เดียว — ทั้งหมดนี้ผ่านสายล่วงหน้าและผ่านการทดสอบจากโรงงาน VFD แต่ละตัวไม่สามารถประสานการทำงานของปั๊มหลายตัวได้หากไม่มีวิศวกรรมภายนอกที่สำคัญ

Q4: ระบบสามารถทำงานได้โดยมีหรือไม่มีถังเก็บหรือไม่?

ทั้งคู่. ในการใช้งานแบบเติมถัง ตัวควบคุมจะรักษาแรงดันของระบบในขณะที่เซ็นเซอร์ระดับในถังให้สิทธิ์ในการสตาร์ท/หยุด ในการกำหนดค่าหลักโดยตรง ตัวควบคุมจะรักษาแรงดันในท่อโดยตรงบนท่อจ่าย โดยปรับความเร็วของปั๊มให้ตรงกับความต้องการของผู้บริโภคโดยไม่มีถังเก็บ

Q5: ปั๊มประเภทใดบ้างที่เข้ากันได้?

ตู้ควบคุมมอเตอร์เหนี่ยวนำสามเฟสมาตรฐานที่ใช้ในปั๊มจุ่มหลุมเจาะ ปั๊มหลายใบพัดแนวตั้ง ปั๊มหอยโข่งปลายดูดแนวนอน และปั๊มเพิ่มแรงดันอินไลน์ที่แรงดัน 380–480 V, 50/60 Hz มอเตอร์แม่เหล็กถาวรสามารถขับเคลื่อนด้วย VFD ที่เข้ากันได้

Q6: มีช่วงกำลังอะไรบ้าง?

การกำหนดค่ามาตรฐานครอบคลุมตั้งแต่ 0.75 kW ถึง 400 kW ขนาดของตู้ขึ้นอยู่กับจำนวนปั๊ม กระแสโหลดเต็มของมอเตอร์ของปั๊มแต่ละตัว และระดับความผิดปกติของไซต์ วิศวกรของเราจะเลือก VFD คอนแทคเตอร์ เซอร์กิตเบรกเกอร์ และระบบบัสบาร์จากข้อมูลปั๊มของคุณ

คำถามที่ 7: มีตัวเลือกการตรวจสอบระยะไกลอะไรบ้าง?

RS485 Modbus RTU มาตรฐานเชื่อมต่อกับไซต์ SCADA เกตเวย์ 4G หรืออีเทอร์เน็ตเสริมเชื่อมโยงกับแพลตฟอร์มคลาวด์ ช่วยให้เข้าถึงแรงดันแบบเรียลไทม์ สถานะปั๊ม การใช้พลังงาน การแจ้งเตือนข้อผิดพลาด และข้อมูลประวัติผ่านเว็บเบราว์เซอร์หรือแอปสมาร์ทโฟน การแจ้งเตือนทาง SMS หรือแอปแจ้งเตือนผู้ให้บริการถึงข้อผิดพลาด

Q8: ตู้ต้องการการบำรุงรักษาอะไรบ้าง?

การตรวจสอบซีลประตูและตัวกรองการระบายอากาศเป็นประจำทุกเดือน การตรวจสอบการยุติระบบไฟฟ้ารายไตรมาส การทดสอบการทำงานของอุปกรณ์ความปลอดภัยและลอจิกการสลับประจำปี พัดลมระบายความร้อน VFD และตัวเก็บประจุ DC Link มีอายุการใช้งาน 5–10 ปีและสามารถเปลี่ยนได้ เครื่องส่งสัญญาณความดันควรได้รับการสอบเทียบเป็นประจำทุกปี

คำถามที่ 9: ระบบนี้ประหยัดพลังงานได้อย่างไรเมื่อเทียบกับการปั๊มแบบเดิมๆ

ปั๊มที่มีความเร็วคงที่พร้อมวาล์วควบคุมปริมาณจะสิ้นเปลืองพลังงานในการสูบเทียบกับข้อจำกัดเทียม VFD จับคู่ความเร็วของปั๊มตามความต้องการโดยตรง เนื่องจากกำลังของปั๊มปรับขนาดตามลูกบาศก์ของความเร็ว ปั๊มที่ความเร็ว 80% จะดึงพลังงานประมาณ 50% ของพลังงานเต็มความเร็ว เมื่อใช้โหมดสลีปในช่วงระยะเวลาที่ไม่มีความต้องการ การติดตั้งมักจะลดพลังงานลงได้ 20% ถึง 40%

การอัพเกรดแหล่งน้ำสำรองของเทศบาล - เขตที่อยู่อาศัยในอาคารสูง

พื้นหลัง

หน่วยงานประปาเทศบาลในเมืองใหญ่ในเอเชียบริหารจัดการสถานีจ่ายน้ำสำรองมากกว่า 80 แห่งเพื่อรองรับชุมชนที่อยู่อาศัยในอาคารสูง แต่ละสถานีจัดหาอพาร์ทเมนท์จำนวน 200 ถึง 800 ห้องทั่วทั้งอาคารตั้งแต่ชั้น 18 ถึง 35 อุปกรณ์ที่มีอยู่มีอายุมากขึ้น — บางสถานีใช้ถังบนหลังคาที่มีการเติมวาล์วลูกลอย ส่วนสถานีอื่นๆ ใช้ชุดปั๊มความเร็วคงที่พร้อมวาล์วลดแรงดัน รัฐบาลเมืองได้รับคำสั่งให้อัปเกรดเพื่อปรับปรุงคุณภาพแรงดัน ถอดถังบนหลังคาออกในพื้นที่ด้านสาธารณสุข และลดการใช้พลังงานของเครื่องสูบน้ำ

ความท้าทาย

สถานีเพิ่มกำลังแต่ละแห่งให้บริการหอคอยที่มีโปรไฟล์ความต้องการที่แตกต่างกัน: จุดสูงสุดในตอนเช้าและตอนเย็น ความต้องการในเวลากลางวันปานกลาง และการไหลใกล้ศูนย์ในชั่วข้ามคืน ปั๊มความเร็วคงที่ที่มีอยู่ทำงานเต็มประสิทธิภาพโดยไม่คำนึงถึงความต้องการ โดยระบายแรงดันส่วนเกินผ่านวาล์วลดแรงดัน สิ่งนี้ทำให้สูญเสียพลังงานจำนวนมากในขณะที่สร้างความร้อนและเสียงในห้องปั๊ม จำเป็นต้องถอดถังบนหลังคาออกเพื่อให้เป็นไปตามกฎระเบียบด้านสุขภาพใหม่ และผู้มีอำนาจกำหนดให้สถานีใหม่ทั้งหมดรายงานข้อมูลไปยังแพลตฟอร์ม SCADA ส่วนกลาง พื้นที่ทางกายภาพก็คับแคบเช่นกัน ห้องปั๊มส่วนใหญ่ได้รับการปรับปรุงใหม่ให้เป็นพื้นที่ชั้นใต้ดินซึ่งมีความสูงของเพดานจำกัดและการเข้าถึงที่จำกัด

ทำไมต้องเลือกตู้ควบคุมน้ำประปาแรงดันคงที่?

หลังจากประสบความสำเร็จในการนำร่องที่สถานีสามแห่ง เจ้าหน้าที่ก็เลือกตู้แรงดันคงที่ที่ออกแบบโดยโรงงาน กล่องหุ้มเดียวบรรจุ VFD, ตัวควบคุม, คอนแทคเตอร์เอาท์พุตสำหรับปั๊มหลายใบพัดแนวตั้งสามตัว, อินเทอร์เฟซแรงดัน และหน้าจอสัมผัส HMI ซึ่งเข้ากันกับขนาดแผงของแผงเก่า การควบคุมแรงดัน PID ทำให้สามารถถอดวาล์วลดแรงดันออกทั้งหมดได้ ปั๊มลีดมีความเร็วที่หลากหลายเพื่อให้ตรงกับความต้องการ โดยมีปั๊มเพิ่มเติมเป็นระยะตามความจำเป็น ข้ามคืน ระบบจะเข้าสู่โหมดสลีป โดยมีภาชนะไดอะแฟรมขนาดเล็กกักไว้

แรงดันน้ำที่อพาร์ทเมนต์ชั้นบนสุดจะคงที่ตามข้อกำหนดขั้นต่ำโดยไม่คำนึงถึงความต้องการ โดยไม่มีแรงดันส่วนเกินที่ชั้นล่างซึ่งเกิดจากระบบเก่า การใช้พลังงานจะถูกวัดต่อสถานีและส่งไปยัง SCADA ของหน่วยงานผ่าน Modbus ทำให้ผู้ปฏิบัติงานมองเห็นได้แบบเรียลไทม์ และสามารถปรับค่าความดันที่กำหนดจากระยะไกลสำหรับความสูงเฉพาะของแต่ละหอคอย

การปรับใช้

มีการติดตั้งตู้แรงดันคงที่จำนวน 32 ตู้ตลอดระยะแรกในช่วง 18 เดือน ตู้แต่ละตู้ได้รับการโหลดล่วงหน้าด้วยข้อมูลปั๊มและจุดตั้งค่าแรงดันที่ตรงกับทาวเวอร์เฉพาะ การทดสอบการเดินเครื่องที่เชื่อมต่อกับแหล่งจ่ายไฟหลัก สายเคเบิลมอเตอร์ปั๊ม และเครื่องส่งสัญญาณแรงดัน — โดยทั่วไปแล้วเสร็จภายในหนึ่งวันต่อสถานี

ผลลัพธ์

●  ข้อร้องเรียนกดดันจากผู้อยู่อาศัยชั้นบนสุดใน 32 ชุมชนลดลงเหลือศูนย์ภายในสามเดือนนับจากเริ่มดำเนินการ

●  การใช้พลังงานของปั๊มลดลงโดยเฉลี่ย 35% เมื่อเทียบกับพื้นฐานความเร็วคงที่ก่อนหน้า ซึ่งเกินเป้าหมาย 25% ของหน่วยงาน

●  ถังบนหลังคาถูกเลิกใช้งานและถอดออก ซึ่งช่วยลดค่าใช้จ่ายในการบำรุงรักษาและการปฏิบัติตามข้อกำหนดด้านคุณภาพน้ำที่เกี่ยวข้อง

●  ขณะนี้ทีมปฏิบัติการสองคนจัดการสถานีทั้งหมด 32 สถานีจากระยะไกลจาก SCADA ส่วนกลาง

●  หน่วยงานได้กำหนดมาตรฐานตู้ควบคุมแรงดันคงที่สำหรับสถานีที่เหลืออีก 50 สถานี โดยขณะนี้อยู่ในระยะที่ 2
