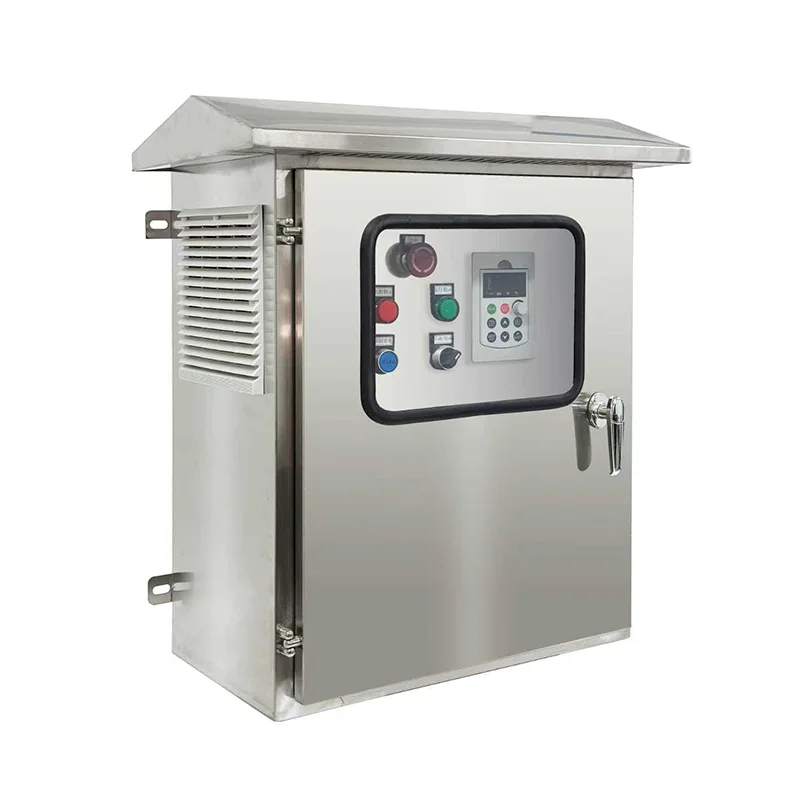

ตู้อินเวอร์เตอร์สูบน้ำพลังงานแสงอาทิตย์

ระบบอินเวอร์เตอร์นี้ติดตั้งอยู่ในตู้เหล็กตั้งพื้นที่แข็งแกร่งพิกัด IP54 หรือสูงกว่า รวมห่วงโซ่การแปลงกำลังเต็มรูปแบบ — การป้องกันอินพุต DC, ช่องอินพุต MPPT หลายช่อง, สเตจไดรฟ์ความถี่แปรผัน, การกรองเอาต์พุต AC และตัวควบคุมระบบที่ครอบคลุม — ทั้งหมดมีสายไว้ล่วงหน้าและผ่านการทดสอบจากโรงงานเพื่อการปรับใช้ภาคสนามอย่างรวดเร็ว อัตรากำลังมีตั้งแต่ 2.2kW ถึงมากกว่า 250kW รองรับมอเตอร์ปั๊ม AC เฟสเดียวและสามเฟสที่แรงดันไฟฟ้ามาตรฐาน อัลกอริธึม MPPT ขั้นสูงบรรลุประสิทธิภาพในการติดตาม >99% โดยจะปรับความเร็วมอเตอร์แบบไดนามิกแบบเรียลไทม์ เนื่องจากรังสีจากแสงอาทิตย์เปลี่ยนแปลงตลอดทั้งวัน ช่วยให้มั่นใจได้ถึงการส่งน้ำสูงสุดในแต่ละวัน ตัวเลือกอินพุตแบบไฮบริดยอมรับแหล่งจ่ายไฟสำรองของกริด AC หรือเครื่องกำเนิดไฟฟ้าดีเซล โดยจะสลับโดยอัตโนมัติเพื่อรักษาปริมาณน้ำที่ส่งออกในช่วงที่มืดครึ้มหรือการทำงานในเวลากลางคืน การป้องกันระบบแบบรวมครอบคลุมการทำงานแบบแห้ง การโอเวอร์โหลด แรงดันไฟฟ้าเกิน แรงดันไฟตก การสูญเสียเฟส และการลัดวงจร ในขณะที่ตรรกะการนอนหลับและปลุกอัตโนมัติตามขีดจำกัดพลังงานขั้นต่ำที่ผู้ใช้กำหนดจะช่วยปกป้องปั๊มและแผง HMI หน้าจอสัมผัสแบบกราฟิกแสดงข้อมูลพลังงาน แรงดันไฟฟ้า การไหล และข้อมูลพลังงานแบบเรียลไทม์ พร้อมอินเทอร์เฟซ RS485 และ GPRS/4G/Wi-Fi ที่เป็นอุปกรณ์เสริม ช่วยให้สามารถตรวจสอบและรวมเข้ากับแพลตฟอร์ม SCADA หรือ IoT ผ่านทาง Modbus ได้จากระยะไกล ส่วนประกอบด้านพลังงานทั้งหมดอยู่ภายในตู้ควบคุมอุณหภูมิพร้อมระบบระบายความร้อนด้วยอากาศแบบกรอง การป้องกันไฟกระชาก และปฏิบัติตามมาตรฐาน IEC และมาตรฐานกริดท้องถิ่นที่บังคับใช้อย่างสมบูรณ์

2. การใช้งานในอุดมคติ

ออกแบบมาเพื่อการจ่ายน้ำที่เชื่อถือได้ตลอดทั้งปี ในกรณีที่ไฟฟ้าจากกริดไม่น่าเชื่อถือหรือขาดหายไป ตู้อินเวอร์เตอร์สูบน้ำด้วยพลังงานแสงอาทิตย์ให้การควบคุมปั๊มแบบอัตโนมัติและไม่ต้องดูแลสำหรับระบบน้ำเพื่อการเกษตร ชุมชน และอุตสาหกรรม

ชลประทานการเกษตรและการเกษตร

แผนการชลประทานขนาดใหญ่ ระบบป้อนแบบหยด และการดำเนินการแบบหมุนศูนย์กลางในพื้นที่เกษตรกรรมห่างไกลคือตัวเลือกที่เหมาะสมที่สุด อินเวอร์เตอร์ขับเคลื่อนปั๊มสามเฟสกำลังสูงโดยตรงจากแผงโซลาร์เซลล์ ให้อัตราการไหลสูงสุดในช่วงเวลาที่มีแสงแดดจ้า — แม่นยำเมื่อพืชต้องการน้ำมากที่สุด ความสามารถในการป้อนข้อมูลแบบไฮบริดช่วยให้สามารถสำรองข้อมูลกริดหรือเครื่องกำเนิดไฟฟ้าได้อย่างราบรื่นในช่วงการเติบโตที่สำคัญ เมื่อไม่ต้องบำรุงรักษาแบตเตอรี่และการติดตั้งภายนอกอาคารที่ทนฝนและแดด เกษตรกรจะได้รับประโยชน์จากพลังงานและค่าใช้จ่ายในการดำเนินงานที่ลดลงอย่างมีนัยสำคัญมากกว่าการสูบน้ำดีเซล

น้ำประปาชุมชนและเทศบาล

หมู่บ้านในชนบท ชุมชนห่างไกล และเจ้าหน้าที่ประปาของเทศบาลสามารถติดตั้งเครื่องสูบน้ำบาดาลด้วยพลังงานแสงอาทิตย์เพื่อส่งน้ำดื่มที่สะอาดได้ การทำงานอัตโนมัติของอินเวอร์เตอร์ เริ่มตั้งแต่พระอาทิตย์ขึ้นและหยุดตอนพระอาทิตย์ตก หรือเมื่อถังเก็บเต็ม ช่วยลดความจำเป็นในการเข้างานของเจ้าหน้าที่ปฏิบัติงานในแต่ละวัน การตรวจสอบระยะไกลผ่าน GPRS/4G ช่วยให้เจ้าหน้าที่น้ำสามารถติดตามสถานะของปั๊ม น้ำที่จ่ายออก และความสมบูรณ์ของระบบจากห้องควบคุมส่วนกลาง ซึ่งช่วยลดค่าใช้จ่ายในการเยี่ยมชมสถานที่ โครงสร้างที่ทนทานของตู้ป้องกันฝุ่น แมลง และสภาพอากาศสุดขั้วตามฤดูกาล

ปศุสัตว์และการรดน้ำในฟาร์มระยะไกล

สถานีปศุสัตว์ ฟาร์มแกะ และการเลี้ยงสัตว์ระยะไกลที่กระจายอยู่ทั่วพื้นที่กว้าง ต้องการการส่งน้ำที่เชื่อถือได้ไปยังถังเก็บน้ำและรางน้ำ อินเวอร์เตอร์เชื่อมต่อโดยตรงกับปั๊มหลุมเจาะ ช่วยลดการขนส่งเครื่องกำเนิดไฟฟ้าดีเซลและค่าใช้จ่ายในการจัดส่งเชื้อเพลิง เครื่องสูบน้ำที่ใช้พลังงานแสงอาทิตย์สอดคล้องกับความต้องการในช่วงฤดูร้อนเมื่อการบริโภคน้ำจากสัตว์ถึงจุดสูงสุด ระบบป้องกันการทำงานแบบแห้งจะหยุดการทำงานของปั๊มชั่วคราวโดยอัตโนมัติหากระดับน้ำลดลง ป้องกันไม่ให้มอเตอร์หมดสภาพในหลุมเจาะซึ่งมีค่าใช้จ่ายสูง

การแปรรูปน้ำอุตสาหกรรมและน้ำเสีย

การทำเหมืองแร่ เหมืองหิน และโรงงานอุตสาหกรรมในพื้นที่นอกระบบสามารถใช้ระบบสำหรับการจัดหาน้ำในกระบวนการผลิต การบำบัดน้ำเสีย หรือบ่อถ่ายเทน้ำเสีย โครงสร้างตู้ที่ทนทานของอินเวอร์เตอร์พร้อมระบบกรองฝุ่นและการระบายความร้อนแบบแอคทีฟ เหมาะกับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง การรวมอินพุตแบบไฮบริดเข้ากับเครื่องกำเนิดไฟฟ้าสำรองที่มีอยู่ช่วยให้มั่นใจได้ว่าการทำงานจะต่อเนื่องโดยไม่คำนึงถึงสภาพอากาศ

โครงการควบคุมการแปรสภาพเป็นทะเลทรายและสิ่งแวดล้อม

การปลูกต้นไม้ขนาดใหญ่ การฟื้นฟูทุ่งหญ้า และโครงการชลประทานในทะเลทรายต้องอาศัยการส่งน้ำอย่างสม่ำเสมอในสภาพแวดล้อมห่างไกลที่ไม่เอื้ออำนวย อินเวอร์เตอร์เครื่องสูบน้ำพลังงานแสงอาทิตย์ให้การทำงานอัตโนมัติโดยไม่ต้องขนส่งเชื้อเพลิง พร้อมการตรวจสอบระยะไกลทำให้สามารถจัดการจุดปั๊มหลายแห่งที่กระจัดกระจายจากส่วนกลางทั่วทั้งอาณาเขตอันกว้างใหญ่

3.เจาะลึกทางเทคนิค

ตู้อินเวอร์เตอร์สูบน้ำพลังงานแสงอาทิตย์รวมชุดการแปลง การควบคุม และการป้องกันพลังงานที่สมบูรณ์ไว้ในตู้ที่ได้มาตรฐานและผ่านการทดสอบจากโรงงาน — ลดขั้นตอนทางวิศวกรรมในไซต์งาน เร่งการทดสอบการใช้งาน และเพิ่มความน่าเชื่อถือในระยะยาวสูงสุด

MPPT หลายช่องสัญญาณและสถาปัตยกรรมอินพุต DC

แผงโซลาร์เซลล์เชื่อมต่อกับอินเวอร์เตอร์ผ่านช่องอินพุต MPPT อิสระหลายช่อง โดยแต่ละช่องมีฟิวส์ DC เฉพาะ อุปกรณ์ป้องกันไฟกระชาก และสวิตช์เกียร์แยกส่วนที่อยู่ในส่วนอินพุตของตู้ ตัวควบคุม MPPT จะสแกนแรงดันไฟฟ้าอาเรย์อย่างต่อเนื่องในช่วงกว้าง (โดยทั่วไปคือ 460V–850VDC สำหรับระบบขนาดใหญ่) เพื่อค้นหาจุดจ่ายไฟสูงสุด โดยให้ประสิทธิภาพการติดตามแบบคงที่ >99% การกำหนดค่าช่องสัญญาณ MPPT แบบคู่หรือสามช่องช่วยให้สายที่มีการวางแนว มุมเอียง หรือโปรไฟล์แรเงาต่างกันเพื่อให้ทำงานในระดับที่เหมาะสมที่สุดของแต่ละบุคคล ซึ่งจะช่วยเพิ่มผลผลิตพลังงานรายวันโดยรวมอย่างมีนัยสำคัญเมื่อเทียบกับการออกแบบ MPPT เดี่ยว

การแปลง DC เป็น AC และไดรฟ์ความถี่ตัวแปร

บัส DC ที่ควบคุมด้วย MPPT จะป้อนสเตจไดรฟ์ความถี่แปรผันประสิทธิภาพสูงที่สร้างขึ้นจากโมดูล IGBT รุ่นที่หกและการควบคุม DSP ความเร็วสูง อินเวอร์เตอร์สังเคราะห์เอาต์พุต PWM แบบไซน์พร้อมแรงดันไฟฟ้าและความถี่ที่ปรับได้ (0–50/60Hz หรือกว้างกว่า) ทำให้สามารถควบคุมมอเตอร์สตาร์ทแบบนุ่มนวลโดยไม่มีกระแสกระชาก ซึ่งจำเป็นสำหรับการปกป้องขดลวดของปั๊มจุ่ม การควบคุม V/f ขั้นสูงพร้อมการชดเชยการสลิป การเพิ่มแรงบิด และกราฟการปรับพลังงานอัตโนมัติให้เหมาะสมกับคุณลักษณะของมอเตอร์ตลอดช่วงความเร็วสูงสุด การกรองเอาต์พุต — การใช้โช้คลิงค์ DC, เครื่องปฏิกรณ์เอาต์พุต และตัวกรอง dV/dt ตามความเหมาะสม — ช่วยให้มั่นใจได้ว่าสายเคเบิลยาวจะวิ่งระหว่างอินเวอร์เตอร์และปั๊มหลุมเจาะโดยไม่มีความเครียดของฉนวนมอเตอร์หรือกระแสแบริ่ง

การจัดการอินพุตพลังงานแบบไฮบริด

ฟังก์ชันการถ่ายโอนและการซิงโครไนซ์อัตโนมัติในตัวจะรับอินพุต AC เสริมจากกริดหรือเครื่องกำเนิดไฟฟ้าดีเซล ตัวควบคุมระบบจะเปรียบเทียบกำลัง PV ที่มีอยู่กับกำลังการทำงานที่ต้องการของปั๊มอย่างต่อเนื่อง เมื่อการแผ่รังสีแสงอาทิตย์ต่ำกว่าเกณฑ์ที่ผู้ใช้กำหนด อินพุต AC จะเสริมหรือแทนที่การจ่าย PV โดยอัตโนมัติ โดยจะรักษาปริมาณน้ำที่ส่งออกโดยไม่หยุดชะงัก โหมดลำดับความสำคัญแบบ AC เท่านั้น, PV เท่านั้น และแบบไฮบริดนั้นผู้ใช้สามารถกำหนดค่าได้ โหมดลำดับความสำคัญของ PV ช่วยเพิ่มการใช้พลังงานแสงอาทิตย์ให้เกิดประโยชน์สูงสุดในขณะที่ใช้ AC เท่านั้นสำหรับการครอบคลุมการขาดแคลน ซึ่งช่วยลดค่าเชื้อเพลิงหรือค่าไฟฟ้า

อัลกอริธึมการป้องกันเฉพาะปั๊ม

ตัวควบคุมแบบฝังใช้ชุดการป้องกันเฉพาะสำหรับปั๊มซึ่งไม่พบใน VFD ทั่วไป การตรวจจับการทำงานแบบแห้งจะตรวจสอบกระแสมอเตอร์ แฟกเตอร์กำลัง และความถี่แบบเรียลไทม์ โดยระบุลักษณะเฉพาะของโหลดต่ำของปั๊มแบบไม่มีการเตรียมหรือปั๊มแบบแห้งภายในหนึ่งวินาทีของการตรวจจับ จากนั้นเริ่มขั้นตอนการปิดเครื่องอัตโนมัติและรีสตาร์ทตามกำหนดเวลา การป้องกันพลังงานขั้นต่ำจะป้องกันการทำงานที่ความเร็วต่ำที่ไม่มีประสิทธิภาพ ซึ่งจะทำให้สิ้นเปลืองน้ำโดยไม่ต้องสูบน้ำอย่างมีประสิทธิผล โหมดสลีปจะทำงานเมื่อพลังงานแสงอาทิตย์ที่มีอยู่ลดลงต่ำกว่าเกณฑ์ปลุกที่ผู้ใช้กำหนด โดยเข้าสู่สถานะการตรวจสอบพลังงานต่ำและกลับมาทำงานต่อโดยอัตโนมัติเมื่อรังสีกลับมา การตรวจจับน้ำเต็มจากสวิตช์ลูกลอยระดับถังหรืออินพุตทรานสดิวเซอร์แรงดันจะหยุดปั๊มเพื่อป้องกันน้ำล้น โดยไม่ขึ้นอยู่กับวัฏจักรสุริยะในแต่ละวัน

วิศวกรรมคณะรัฐมนตรีและการคุ้มครองสิ่งแวดล้อม

ตู้ตั้งพื้นผลิตจากแผ่นเหล็กชุบสังกะสีเคลือบสีฝุ่นทนฝนและแดด ได้ระดับ IP54, IP55 หรือ IP65 ขึ้นอยู่กับข้อกำหนดเฉพาะของรุ่น ตู้แบ่งออกเป็นช่องใช้งานต่างๆ ได้แก่ อินพุต DC, การแปลงพลังงาน, การควบคุม และเอาต์พุต AC พร้อมบานพับประตูแบบปะเก็นช่วยให้สามารถเข้าถึงส่วนประกอบที่สามารถซ่อมบำรุงทั้งหมดได้โดยเดินขึ้น ระบบระบายความร้อนด้วยอากาศแบบกรองพร้อมพัดลมแบบปรับความเร็วได้ซึ่งควบคุมอุณหภูมิจะรักษาสภาพแวดล้อมภายในที่เหมาะสมที่สุดสำหรับอุปกรณ์อิเล็กทรอนิกส์กำลัง ช่องอากาศเข้าใช้ตัวกรองประสิทธิภาพสูงซึ่งเหมาะสำหรับสภาพแวดล้อมทางการเกษตรที่มีฝุ่นมาก รุ่นเขตร้อนเพิ่มการเคลือบตามข้อกำหนดบน PCB ทั้งหมดสำหรับบริเวณที่มีความชื้นสูง เครื่องทำความร้อนป้องกันการควบแน่นแบบควบคุมด้วยเทอร์โมสตัทในตัวมีจำหน่ายสำหรับการใช้งานในสภาพอากาศหนาวเย็น

การควบคุม HMI และการเชื่อมต่อระยะไกล

หน้าจอสัมผัสแบบสีติดประตู HMI ให้สถานะระบบโดยสรุป รวมถึงกำลังอินพุต PV, ความเร็วมอเตอร์, แรงดันเอาต์พุต, ความถี่, ผลผลิตพลังงานรายวัน และการส่งน้ำสะสม (คำนวณจากเส้นโค้งของปั๊มหรืออินพุตมิเตอร์วัดการไหล) การตั้งค่าพารามิเตอร์ได้รับการป้องกันด้วยรหัสผ่านด้วยระดับการเข้าถึงหลายระดับ อินเทอร์เฟซการสื่อสารมาตรฐานประกอบด้วย RS485 (Modbus RTU) สำหรับการผสานรวม SCADA พร้อมด้วยโมดูลเสริม GPRS, 4G, Wi-Fi หรืออีเธอร์เน็ตสำหรับการตรวจสอบระยะไกลบนคลาวด์ แพลตฟอร์มดังกล่าวช่วยให้สามารถสตาร์ท/หยุดจากระยะไกล การเปลี่ยนแปลงพารามิเตอร์ การรับทราบสัญญาณเตือน และการบันทึกข้อมูล ช่วยให้ผู้ปฏิบัติงานเพียงคนเดียวสามารถจัดการไซต์ปั๊มที่กระจัดกระจายได้หลายสิบแห่ง

4.คำถามที่พบบ่อย

คำถามที่ 1: อินเวอร์เตอร์นี้สามารถขับเคลื่อนปั๊มประเภทและมอเตอร์ขนาดใดได้บ้าง

ระบบรองรับมอเตอร์เหนี่ยวนำกระแสสลับสามเฟสและมอเตอร์ซิงโครนัสแม่เหล็กถาวรในรูปแบบปั๊มจุ่มและปั๊มพื้นผิว อัตรากำลังมีตั้งแต่ 2.2kW ถึงมากกว่า 250kW การใช้งานทั่วไป ได้แก่ ปั๊มหลุมเจาะลึก ปั๊มแรงเหวี่ยงแนวนอน และปั๊มกังหัน เราจะช่วยเหลือในการจับคู่ความจุของอินเวอร์เตอร์กับข้อมูลป้ายชื่อมอเตอร์ปั๊มของคุณ

Q2: ระบบต้องใช้แบตเตอรี่หรือไม่?

ไม่ อินเวอร์เตอร์จะขับเคลื่อนปั๊มโดยตรงจากแผงโซลาร์เซลล์ โดยไม่ต้องใช้แบตเตอรี่สำรอง น้ำจะถูกสูบในช่วงเวลาที่มีแสงแดดส่องถึงและเก็บไว้ในถัง อ่างเก็บน้ำ หรือถังส่วนหัว ซึ่งคุ้มค่ากว่าการเก็บไฟฟ้าไว้ในแบตเตอรี่มาก หากต้องการจ่ายน้ำตลอด 24 ชั่วโมง อินพุต AC แบบไฮบริดที่เป็นอุปกรณ์เสริมสามารถจ่ายไฟให้กับโครงข่ายหรือเครื่องกำเนิดไฟฟ้าในช่วงที่มืด

คำถามที่ 3: ฉันต้องใช้แผงโซลาร์เซลล์กี่แผง และเชื่อมต่อกันอย่างไร

การกำหนดค่าแผงจะกำหนดโดยกำลังของปั๊ม เป้าหมายปริมาณน้ำรายวัน และการแผ่รังสีแสงอาทิตย์ในท้องถิ่น ช่วงแรงดันไฟฟ้า MPPT ของอินเวอร์เตอร์ (โดยทั่วไปคือ 460–850VDC สำหรับระบบสามเฟส) จะกำหนดความยาวของสตริงแบบอนุกรม วิศวกรฝ่ายขายของเราจะคำนวณขนาดอาร์เรย์และการกำหนดค่าสตริงตามแบบสอบถามของไซต์แบบง่ายๆ ตู้นี้มีส่วนรวม DC ที่มีอินพุตแบบฟิวส์ ทำให้การเดินสายอาเรย์ทำได้ง่ายขึ้น

คำถามที่ 4: จะเกิดอะไรขึ้นในวันที่มีเมฆมากหรือในช่วงที่มีแสงแดดน้อย

อินเวอร์เตอร์จะทำให้มอเตอร์ปั๊มช้าลงเนื่องจากพลังงานแสงอาทิตย์ลดลง โดยคงความต่อเนื่องแต่ทำให้การไหลของน้ำลดลง หากพลังงานลดลงต่ำกว่าเกณฑ์ขั้นต่ำที่ผู้ใช้กำหนด ระบบจะเข้าสู่โหมดสลีปและตรวจสอบการฉายรังสีที่ได้รับคืนเป็นระยะๆ หากระบบมีตัวเลือกอินพุต AC ไฮบริด พลังงานกริดหรือเครื่องกำเนิดไฟฟ้าจะเสริมหรือแทนที่พลังงานแสงอาทิตย์โดยอัตโนมัติในช่วงระยะเวลาการฉายรังสีต่ำ

Q5: มีการป้องกันอะไรบ้างสำหรับปั๊ม?

อัลกอริธึมการป้องกันที่ครอบคลุมครอบคลุมการทำงานแบบแห้ง, โอเวอร์โหลด, กระแสเกิน, แรงดันไฟเกิน, แรงดันตก, การสูญเสียเฟส, ไฟฟ้าลัดวงจร และอุณหภูมิเกิน การตรวจจับการทำงานแบบแห้งมีความสำคัญอย่างยิ่งต่อการใช้งานในหลุมเจาะ ตัวควบคุมจะระบุสภาวะโหลดต่ำตามปกติของปั๊มแห้งภายในไม่กี่วินาที และปิดเครื่องก่อนที่มอเตอร์จะเสียหาย จากนั้นเริ่มรอบการรีสตาร์ทตามกำหนดเวลาอัตโนมัติ

คำถามที่ 6: สามารถติดตั้งอินเวอร์เตอร์ภายนอกอาคารได้หรือไม่

ใช่. ตู้มีระดับ IP54, IP55 หรือ IP65 ขึ้นอยู่กับข้อมูลจำเพาะ และได้รับการออกแบบสำหรับการติดตั้งภายนอกอาคารแบบถาวร ประกอบด้วยการระบายอากาศแบบกรอง ปะเก็นประตูแบบปิดผนึก และการเคลือบป้องกันรังสียูวี สำหรับสภาพแวดล้อมที่รุนแรง มีตัวเลือกเพิ่มเติม เช่น หลังคาบังแดด การกรองฝุ่นที่ได้รับการปรับปรุง และเครื่องทำความร้อนป้องกันการควบแน่นภายใน

คำถามที่ 7: ระบบได้รับการตรวจสอบและควบคุมจากระยะไกลอย่างไร?

RS485 Modbus RTU มาตรฐานช่วยให้สามารถรวม SCADA หรือ HMI ในเครื่องได้ โมดูลเสริม GPRS/4G, Wi-Fi หรืออีเธอร์เน็ต ช่วยให้สามารถติดตามตรวจสอบระยะไกลบนคลาวด์ผ่านพอร์ทัลเว็บหรือแอปมือถือ คุณสามารถดูสถานะแบบเรียลไทม์ รับการแจ้งเตือน ดาวน์โหลดข้อมูลประวัติ และปรับพารามิเตอร์จากระยะไกล สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับไซต์ในพื้นที่ทางภูมิศาสตร์ที่กระจัดกระจาย

Q8: ตู้ต้องการการบำรุงรักษาอะไรบ้าง?

การบำรุงรักษาตามปกติมีเพียงเล็กน้อย: การทำความสะอาดหรือเปลี่ยนตัวกรองอากาศรายไตรมาส การตรวจสอบการเชื่อมต่อสายเคเบิลและซีลประตูด้วยสายตา และการทดสอบการทำงานของอุปกรณ์ป้องกันประจำปี การออกแบบที่เข้าถึงด้านหน้าของตู้ทำให้สามารถเข้าถึงส่วนประกอบทั้งหมด เช่น ฟิวส์ คอนแทคเตอร์ PCB ควบคุม และโมดูลจ่ายไฟ ได้โดยไม่ต้องถอดกล่องหุ้มออก

5.A Regional Agricultural Authority — การติดตั้งระบบชลประทานพลังงานแสงอาทิตย์ขนาดใหญ่

พื้นหลัง

หน่วยงานพัฒนาการเกษตรของรัฐบาลในพื้นที่กึ่งแห้งแล้งของ Sub-Saharan Africa วางแผนที่จะเปลี่ยนปั๊มชลประทานที่ใช้น้ำมันดีเซลเป็นพลังงานแสงอาทิตย์ในสหกรณ์การเกษตรหลายแห่ง โครงการกำหนดเป้าหมายพื้นที่หลุมเจาะ 20 แห่งที่กระจายอยู่ทั่วพื้นที่ทางภูมิศาสตร์ โดยแต่ละแห่งเป็นแหล่งน้ำสำหรับพืชสวนและพืชไร่แบบชลประทานแบบหยด การขนส่งเชื้อเพลิงดีเซลคิดเป็นสัดส่วนมากกว่า 60% ของต้นทุนการดำเนินงาน และเครื่องกำเนิดไฟฟ้าพังบ่อยครั้งขัดขวางการชลประทานในช่วงระยะเวลาการเจริญเติบโตที่สำคัญ

ความท้าทาย

สถานที่แต่ละแห่งนำเสนอโปรไฟล์ที่คล้ายกัน: ปั๊มจุ่มหลุมลึกสามเฟสขนาด 15kW ถึง 45kW ที่มีอยู่ สถานที่ห่างไกลที่ไม่มีการเชื่อมต่อโครงข่ายไฟฟ้า และฤดูแล้งที่ใกล้เคียงกับการแผ่รังสีดวงอาทิตย์สูงสุดพอดี ข้อกำหนดของผู้มีอำนาจเรียกร้อง:

●  ไม่ต้องพึ่งพาแบตเตอรี่เพื่อลดเงินทุนและต้นทุนการเปลี่ยนใหม่

●  ความสามารถในการส่งน้ำปริมาณสูงสุดในช่วงเที่ยงวันซึ่งเป็นเวลาที่การคายระเหยของพืชสูงที่สุด

●  การป้องกันสำหรับปั๊มจุ่มราคาแพงจากการทำงานแบบแห้งในหลุมเจาะที่มีปริมาณน้ำแปรผัน

●  การตรวจสอบแบบรวมศูนย์จากระยะไกลของไซต์ทั้ง 20 แห่งจากสำนักงานใหญ่ประจำภูมิภาค

●  โครงสร้างที่แข็งแกร่งเพื่อทนทานต่อฝุ่นตลอดทั้งปี ฝนตามฤดูกาล และอุณหภูมิโดยรอบสูงถึง 45°C

ทำไมต้องตู้อินเวอร์เตอร์สูบน้ำพลังงานแสงอาทิตย์?

โซลูชันอินเวอร์เตอร์แบบตู้ได้รับเลือกสำหรับการจัดส่งแบบครบวงจรที่ผ่านการทดสอบล่วงหน้าแล้ว ตู้แต่ละตู้มาถึงที่ไซต์งานแบบเดินสายล่วงหน้าพร้อมการป้องกันอินพุต DC, โมดูล MPPT, ระยะขับเคลื่อน VFD, การกรองเอาต์พุต และตัวควบคุมระบบ โดยต้องการเพียงการเชื่อมต่อกับอาร์เรย์ PV และสายเคเบิลปั๊มสำหรับการทดสอบการใช้งาน

MPPT แบบหลายช่องสัญญาณอนุญาตให้แผงโซลาร์เซลล์ของแต่ละไซต์แบ่งออกเป็นแถวที่หันไปทางทิศตะวันออกและทิศตะวันตกเล็กน้อย ซึ่งช่วยยืดเวลาการสูบน้ำที่มีประสิทธิภาพให้มากกว่ารูปแบบที่หันหน้าไปทางทิศใต้อย่างแท้จริง ตัวเลือกอินพุต AC แบบไฮบริดได้รับการระบุสำหรับไซต์ที่ใหญ่ที่สุดสองแห่ง ทำให้เครื่องกำเนิดไฟฟ้าสำรองขนาดเล็กสามารถเสริมในช่วงที่มีเมฆมากเป็นเวลานานหรือเพื่อการชลประทานในเวลากลางคืนเป็นครั้งคราว

สิ่งสำคัญอย่างยิ่งคือ การป้องกันการทำงานแบบแห้งโดยเฉพาะของปั๊มทำให้เจ้าหน้าที่มีความมั่นใจว่าปั๊มสำหรับหลุมเจาะที่มีอยู่ซึ่งเป็นต้นทุนที่จมอยู่มาก จะได้รับการปกป้อง ตรรกะการนอนหลับและปลุกอัตโนมัติทำให้ไม่จำเป็นต้องมีเจ้าหน้าที่ควบคุมเข้าทุกวัน ระบบเริ่มต้นโดยอัตโนมัติในตอนเช้าและหยุดเมื่อถังเก็บสัญญาณเต็ม

การปรับใช้

ตู้อินเวอร์เตอร์สูบน้ำพลังงานแสงอาทิตย์จำนวน 20 ตู้ตั้งแต่ 18.5kW ถึง 45kW ถูกนำไปใช้ทั่วทั้งชุมชนเกษตรกรรมที่ให้ความร่วมมือ ตู้แต่ละตู้มีช่อง MPPT คู่ ตัวเลือกอินพุต AC แบบไฮบริดบนยูนิตที่ใหญ่ที่สุดสองยูนิต และการตรวจสอบระยะไกล GPRS ในตัวที่เชื่อมต่อกับแพลตฟอร์ม SCADA ส่วนกลางของหน่วยงาน การติดตั้งและการว่าจ้างเสร็จสมบูรณ์โดยผู้รับเหมาไฟฟ้าในพื้นที่ในช่วงฤดูแล้งสามเดือน ปั๊มหลุมเจาะที่มีอยู่จะถูกเก็บไว้และเชื่อมต่อโดยตรงกับอินเวอร์เตอร์ใหม่

ผลลัพธ์

●  ต้นทุนเชื้อเพลิงดีเซลที่ 20 แห่งลดลงจนใกล้เป็นศูนย์ โดยมีเครื่องกำเนิดไฟฟ้าสำรองน้อยกว่า 2% ของชั่วโมงการทำงานต่อปีทั้งหมด

●  ปริมาณการส่งน้ำตรงหรือเกินเกณฑ์พื้นฐานในการสูบน้ำดีเซล โดยกรอบเวลา MPPT แบบขยายเพิ่มชั่วโมงการสูบที่มีประสิทธิภาพเป็นพิเศษประมาณ 1.5 ชั่วโมงต่อวัน

●  ไม่มีความล้มเหลวของมอเตอร์ปั๊มแม้แต่ตัวเดียวที่เกิดขึ้นในช่วง 18 เดือนแรกของการทำงาน ซึ่งเป็นผลมาจากการควบคุมการสตาร์ทแบบนุ่มนวลและการป้องกันการทำงานแบบแห้ง

●  วิศวกรของหน่วยงานได้ตรวจสอบไซต์ทั้ง 20 แห่งจากแดชบอร์ดเดียว โดยได้รับการแจ้งเตือนทาง SMS อัตโนมัติสำหรับสถานะข้อบกพร่องใดๆ ซึ่งช่วยลดค่าใช้จ่ายในการเยี่ยมชมไซต์ได้อย่างมาก

●  ความสำเร็จของการใช้งานครั้งแรกนี้ได้นำไปสู่การจัดสรรเงินทุนสำหรับระบบตู้เพิ่มเติม 35 ระบบในระยะต่อไป ซึ่งเป็นการขยายระบบชลประทานพลังงานแสงอาทิตย์ไปยังชุมชนเกษตรกรรมใหม่
