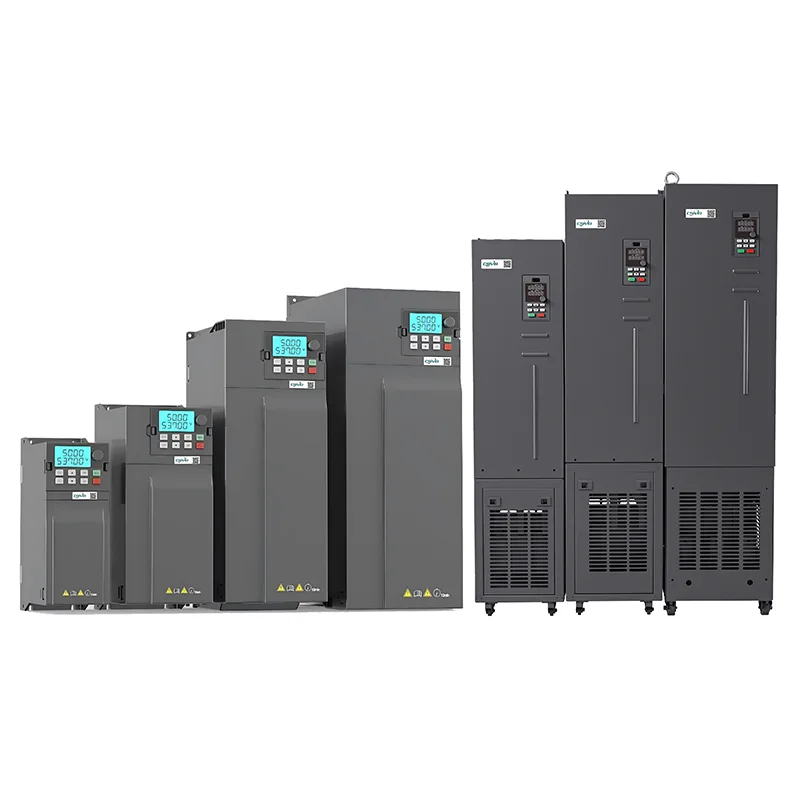

55kw สามเฟส 380V VFD HAVC

CSIVEI 55kw Triple Phase 380V VFD HAVC ได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งานในอุตสาหกรรมขนาดกลางถึงหนักที่ต้องการกำลังที่แข็งแกร่งและความแม่นยำ โดดเด่นด้วยการควบคุมเวกเตอร์วงปิดขั้นสูง ไดรฟ์นี้ให้แรงบิดเริ่มต้น 150% ที่ 0.5Hz และรองรับทั้งโหมดการควบคุม SVC และ V/F ฟังก์ชัน PLC ในตัว โปรโตคอลการสื่อสารที่หลากหลาย (ตัวเลือก Modbus, Profibus, Ethernet/IP) และแผงปุ่มกด LCD ที่ใช้งานง่าย ช่วยให้สามารถบูรณาการเข้ากับระบบอัตโนมัติได้อย่างราบรื่น เหมาะสำหรับคอมเพรสเซอร์ พัดลมขนาดใหญ่ เครื่องผสมอาหาร และปั๊ม

พารามิเตอร์หลักและข้อมูลจำเพาะ

การใช้งานทั่วไป

CSIVEI 55kw Triple Phase 380V VFD HAVC มอบประสิทธิภาพที่แข็งแกร่งสำหรับอุปกรณ์อุตสาหกรรมหนักที่ต้องการการทำงานอย่างต่อเนื่อง:

●  ปั๊มขนาดใหญ่ – ปั๊มจ่ายน้ำหลัก ปั๊มทำความเย็นอุตสาหกรรม

●  พัดลมอุตสาหกรรม – การระบายอากาศในเหมือง พัดลมในโรงงานปูนซีเมนต์ เครื่องดักฝุ่น

●  คอมเพรสเซอร์ – เครื่องอัดอากาศขนาดใหญ่ เครื่องอัดไนโตรเจน

●  เครื่องผสม – เครื่องผสมคอนกรีต เครื่องปฏิกรณ์เคมี เครื่องผสมเยื่อกระดาษ

●  เครื่องหมุนเหวี่ยง – เครื่องหมุนเหวี่ยงน้ำตาล เครื่องหมุนเหวี่ยงน้ำมัน ขวดเหล้า

ด้วยคุณสมบัติการระบายความร้อนเสริมและการลดฮาร์มอนิก ทำให้มั่นใจในการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง

ใช้งานง่ายและติดตั้งง่าย

ซีรีส์ CSIVEI VFD ให้ความสำคัญกับความสะดวกในการใช้งาน ลดเวลาในการติดตั้ง และทำให้การทำงานในแต่ละวันง่ายขึ้นสำหรับวิศวกรและเจ้าหน้าที่ซ่อมบำรุง

ปุ่มกดที่ใช้งานง่าย – ปุ่มกด LED/LCD ให้การแสดงพารามิเตอร์ที่ชัดเจนและการนำทางที่รวดเร็ว กลุ่มพารามิเตอร์ได้รับการจัดระเบียบตามตรรกะ และการรองรับหลายภาษาทำให้ผู้ใช้ทั่วโลกสามารถเข้าถึงได้

ตัวช่วยสร้างการเริ่มต้นอย่างรวดเร็ว – การตั้งค่าทีละขั้นตอนจะแนะนำผู้ใช้ผ่านการกำหนดค่าพารามิเตอร์พื้นฐานภายในไม่กี่นาที มาโครแอปพลิเคชันที่กำหนดค่าไว้ล่วงหน้า (พัดลม/ปั๊ม สายพานลำเลียง แรงบิดคงที่) ช่วยให้สามารถตั้งค่าได้ด้วยสัมผัสเดียวสำหรับการใช้งานทั่วไป

ฟังก์ชันคัดลอกพารามิเตอร์ – อัปโหลดพารามิเตอร์จากไดรฟ์หนึ่งไปยังแผงปุ่มกดและดาวน์โหลดไปยังหลายไดรฟ์ ช่วยลดเวลาการตั้งค่าสำหรับระบบหลายไดรฟ์ได้อย่างมาก และรับประกันการกำหนดค่าที่สอดคล้องกัน

แผงปุ่มกดแบบถอดได้ – แผงปุ่มกดสามารถติดตั้งจากระยะไกลได้โดยใช้สายเคเบิลต่อขยาย ช่วยให้ใช้งานได้สะดวกจากประตูแผงควบคุมหรือจากสถานที่ห่างไกล

การออกแบบที่กะทัดรัด – ประหยัดพื้นที่ช่วยให้ติดตั้งแบบเคียงข้างกัน เพิ่มความหนาแน่นของแผงสูงสุด และลดความต้องการขนาดตู้

คำถามที่พบบ่อย

ฉันจะเลือก VFD ที่เหมาะสมสำหรับมอเตอร์ของฉันได้อย่างไร

บางสิ่งที่ควรพิจารณา:

●  กำลังมอเตอร์—VFD ควรเท่ากันหรือใหญ่กว่าพิกัดมอเตอร์เล็กน้อย

●  แรงดันไฟฟ้าขาเข้า - 230V เฟสเดียวหรือ 400V สามเฟส ตรวจสอบให้แน่ใจว่าตรงกับแหล่งจ่ายไฟของคุณ

●  ประเภทโหลด—โหลดแรงบิดคงที่ เช่น สายพานลำเลียงหรือเครื่องอัดรีด มักจะต้องใช้ขนาด VFD ที่ 100–120% ของกำลังมอเตอร์ โหลดแรงบิดที่แปรผันได้ เช่น พัดลมและปั๊มมักจะใช้ VFD ที่ตรงกับกำลังของมอเตอร์ และยังช่วยประหยัดพลังงานอีกด้วย

●  สภาพแวดล้อม—สำหรับสถานที่ที่มีฝุ่น ชื้น หรือกลางแจ้ง ให้เลือกระดับ IP ที่สูงกว่า (IP40, IP54, IP66) หรือใส่ไดรฟ์ไว้ในกล่องที่มีการป้องกัน

●  การสื่อสาร—หากคุณต้องการพูดคุยกับ PLC หรือ SCADA ให้ตรวจสอบว่าไดรฟ์รองรับโปรโตคอลของคุณ (Modbus RTU เป็นมาตรฐาน; Profibus, Ethernet/IP ฯลฯ เป็นตัวเลือก)

●  CSIVEI ยังมีเครื่องมือปรับขนาดและการสนับสนุนด้านเทคนิค หากคุณต้องการความคิดเห็นที่สอง

ฉันสามารถใช้ VFD อินพุตเฟสเดียวกับมอเตอร์สามเฟสได้หรือไม่

ใช่. ไดรฟ์ 1 เฟส 230V ของ CSIVEI จ่ายไฟสามเฟสอินพุตและเอาต์พุตเฟสเดียวไปยังมอเตอร์ เป็นการตั้งค่าทั่วไปเมื่อมีเฉพาะกำลังไฟเฟสเดียว แต่คุณต้องการประสิทธิภาพและความน่าเชื่อถือของมอเตอร์สามเฟส เพียงตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของมอเตอร์ตรงกับเอาต์พุตของไดรฟ์—230V สามเฟส

ฉันจำเป็นต้องมีตัวต้านทานเบรกภายนอกหรือไม่

มันขึ้นอยู่กับ หากคุณต้องการลดความเร็วลงอย่างรวดเร็วหรือโหลดมีความเฉื่อยสูง เช่น เครื่องหมุนเหวี่ยง เครน รอก หรือเครื่องม้วน คุณจะต้องมีเครื่องดังกล่าว บนไดรฟ์ที่มีชุดเบรกภายใน ตัวต้านทานจะจัดการกับพลังงานที่สร้างใหม่เพื่อหลีกเลี่ยงข้อผิดพลาดของแรงดันไฟฟ้าเกิน และลดระยะเวลาการหยุดให้สั้นลง สำหรับพัดลมและปั๊มที่มีการชะลอตัวช้ากว่า คุณสามารถข้ามขั้นตอนนี้ได้

รองรับโปรโตคอลการสื่อสารใดบ้าง?

ไดรฟ์ CSIVEI ทั้งหมดมาพร้อมกับ Modbus RTU บน RS485 เป็นมาตรฐาน โมดูลเสริมมีให้สำหรับ Profibus DP, Profinet, Ethernet/IP, CANopen และ DeviceNet สิ่งเหล่านี้ช่วยให้คุณทำงานร่วมกับระบบ PLC และ SCADA หลักๆ สำหรับการตรวจสอบระยะไกล การเปลี่ยนแปลงพารามิเตอร์ และการควบคุมแบบรวมศูนย์

ฉันจะตั้งค่าไดรฟ์เป็นครั้งแรกได้อย่างไร

ไดรฟ์ CSIVEI มี Quick Start Wizard ที่จะแนะนำคุณเกี่ยวกับข้อมูลสำคัญต่างๆ ภายในไม่กี่นาที:

ป้อนข้อมูลป้ายชื่อมอเตอร์ (กำลัง แรงดันไฟฟ้า กระแส ความถี่ RPM) เลือกมาโครการใช้งาน (พัดลม/ปั๊ม สายพานลำเลียง แรงบิดคงที่) ตั้งเวลาเร่งความเร็วและการลดความเร็ว เลือกแหล่งความถี่ (แผงปุ่มกด อินพุตแบบอะนาล็อก การสื่อสาร) และเรียกใช้การปรับอัตโนมัติเพื่อปรับการควบคุมมอเตอร์ให้เหมาะสม คู่มือนี้มีรายละเอียดทั้งหมด และแผงปุ่มกดสามารถถอดออกได้ คุณจึงสามารถสั่งงานจากระยะไกลได้หากจำเป็น
