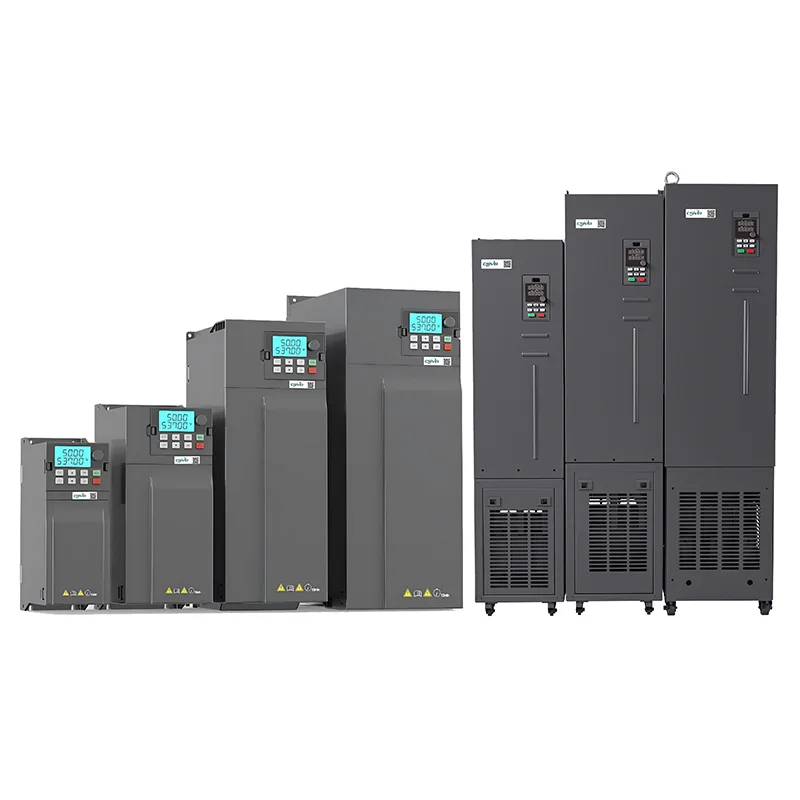

ปั๊มไดรฟ์ AC สามเฟส 7.5kw

ปั๊มไดรฟ์ AC สามเฟส CSIVEI 7.5kw เป็นไดรฟ์ประสิทธิภาพสูงที่ออกแบบมาสำหรับงานอุตสาหกรรมหนัก เหมาะสำหรับพัดลมขนาดใหญ่ ปั๊มแรงเหวี่ยง คอมเพรสเซอร์ และสายพานลำเลียงในสายการผลิต โดยให้แรงบิดและเสถียรภาพที่ยอดเยี่ยมภายใต้การทำงานต่อเนื่อง ขับเคลื่อนด้วยการควบคุมเวกเตอร์แบบวงปิดขั้นสูง ไดรฟ์นี้รองรับแรงบิดเริ่มต้นสูง ฟังก์ชัน PLC ในตัว โปรโตคอลการสื่อสารที่หลากหลาย (ตัวเลือก Modbus, Profibus) และแผงปุ่มควบคุม LCD ที่ใช้งานง่ายสำหรับการตรวจสอบแบบเรียลไทม์ ตู้ IP20 พร้อมตัวกรอง IP40 ที่เป็นอุปกรณ์เสริมช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในสภาพแวดล้อมที่มีความต้องการสูง ออกแบบมาเพื่อประสิทธิภาพการใช้พลังงานและความแม่นยำในการปฏิบัติงาน CSIVEI 11-15kW VFD เป็นตัวเลือกที่เหมาะสำหรับการควบคุมมอเตอร์ที่มีความสำคัญต่อภารกิจในโรงงานอุตสาหกรรม

พารามิเตอร์หลักและข้อมูลจำเพาะ

การใช้งานทั่วไป

ปั๊มไดรฟ์ AC สามเฟส CSIVEI 7.5kw ได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งานในอุตสาหกรรมหนักที่ต้องการแรงบิดเริ่มต้นสูงและการทำงานต่อเนื่อง:

●  ปั๊มขนาดใหญ่ – ปั๊มชลประทาน ปั๊มระบายน้ำ ปั๊มจ่ายน้ำหลัก

●  คอมเพรสเซอร์แบบแรงเหวี่ยง – เครื่องอัดอากาศอุตสาหกรรม ระบบทำความเย็น

●  เครื่องทำความเย็น HVAC – เครื่องทำความเย็นแบบสกรู เครื่องทำความเย็นแบบแรงเหวี่ยง เครื่องจัดการอากาศขนาดใหญ่

●  อุปกรณ์การทำเหมืองแร่ – ปั๊มสารละลาย พัดลมระบายอากาศ เครื่องบด

●  เครื่องจักรงานโลหะ – เครื่องกลึง เครื่องกัด เครื่องอัด

ด้วยการควบคุมเวกเตอร์ขั้นสูงและตัวเลือกการสื่อสารที่หลากหลาย ทำให้สามารถรวมเข้ากับสายการผลิตอัตโนมัติได้อย่างราบรื่น

การสื่อสารและการบูรณาการที่ราบรื่น

ออกแบบมาสำหรับระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ ซีรีส์ CSIVEI VFD นำเสนอตัวเลือกการสื่อสารที่ยืดหยุ่นเพื่อรวมเข้ากับระบบควบคุมที่ใช้ PLC ได้อย่างง่ายดาย

Modbus RTU ในตัว – เป็นมาตรฐานในทุกรุ่น ทำให้สามารถเชื่อมต่อกับ HMI, PLC และระบบ SCADA ได้อย่างง่ายดายผ่าน RS485 สามารถเชื่อมต่อไดรฟ์ได้สูงสุด 247 ไดรฟ์บนบัสเดียวสำหรับการตรวจสอบและควบคุมแบบรวมศูนย์

โมดูล Fieldbus เสริม – ขยายความสามารถในการสื่อสารด้วยโมดูลเสริมสำหรับ Profibus DP, Profinet, Ethernet/IP, CANopen และ DeviceNet ช่วยให้มั่นใจถึงความเข้ากันได้กับแพลตฟอร์มระบบอัตโนมัติหลักๆ

I/O อนาล็อกและดิจิตอล – อินพุตที่กำหนดค่าได้ (0-10V, 4-20mA) และเอาต์พุตรีเลย์ช่วยให้สามารถใช้งานร่วมกับเซ็นเซอร์ ตัวควบคุม และสัญญาณเตือนภายนอกได้อย่างยืดหยุ่นโดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม

ฟังก์ชั่น PLC – บางรุ่นมีความสามารถด้านลอจิกแบบตั้งโปรแกรมได้ในตัว ช่วยให้สามารถควบคุมลอจิกอย่างง่ายและประสานกันภายในไดรฟ์โดยตรง ช่วยลดความจำเป็นในการใช้คอนโทรลเลอร์ภายนอก

คำถามที่พบบ่อย

ฉันจะเลือก VFD ที่เหมาะสมสำหรับมอเตอร์ของฉันได้อย่างไร

บางสิ่งที่ควรพิจารณา:

กำลังมอเตอร์—VFD ควรตรงกันหรือใหญ่กว่าพิกัดมอเตอร์เล็กน้อย

แรงดันไฟฟ้าขาเข้า 230V เฟสเดียวหรือ 400V สามเฟส ตรวจสอบให้แน่ใจว่าตรงกับแหล่งจ่ายไฟของคุณ

ประเภทโหลด—โหลดแรงบิดคงที่ เช่น สายพานลำเลียงหรือเครื่องอัดรีด มักจะต้องใช้ขนาด VFD ที่ 100–120% ของกำลังมอเตอร์ โหลดแรงบิดที่แปรผันได้ เช่น พัดลมและปั๊มมักจะใช้ VFD ที่ตรงกับกำลังของมอเตอร์ และยังช่วยประหยัดพลังงานอีกด้วย

สภาพแวดล้อม—สำหรับสถานที่ที่มีฝุ่น ชื้น หรือกลางแจ้ง ให้เลือกระดับ IP ที่สูงกว่า (IP40, IP54, IP66) หรือใส่ไดรฟ์ในกล่องหุ้มที่ได้รับการป้องกัน

การสื่อสาร—หากคุณต้องการพูดคุยกับ PLC หรือ SCADA ให้ตรวจสอบว่าไดรฟ์รองรับโปรโตคอลของคุณ (Modbus RTU เป็นมาตรฐาน; Profibus, Ethernet/IP ฯลฯ เป็นทางเลือก)

CSIVEI ยังมีเครื่องมือปรับขนาดและการสนับสนุนทางเทคนิค หากคุณต้องการความคิดเห็นที่สอง

รองรับโปรโตคอลการสื่อสารใดบ้าง?

ไดรฟ์ CSIVEI ทั้งหมดมาพร้อมกับ Modbus RTU บน RS485 เป็นมาตรฐาน โมดูลเสริมมีให้สำหรับ Profibus DP, Profinet, Ethernet/IP, CANopen และ DeviceNet สิ่งเหล่านี้ช่วยให้คุณทำงานร่วมกับระบบ PLC และ SCADA หลักๆ สำหรับการตรวจสอบระยะไกล การเปลี่ยนแปลงพารามิเตอร์ และการควบคุมแบบรวมศูนย์

มีการป้องกันอะไรบ้างในไดรฟ์?

ไดรฟ์ CSIVEI มีชุดการป้องกันที่มั่นคง: แรงดันไฟฟ้าเกิน แรงดันต่ำ กระแสเกิน การลัดวงจร อุณหภูมิเกิน (ฮีทซิงค์) การสูญเสียเฟสที่อินพุตหรือเอาต์พุต และมอเตอร์โอเวอร์โหลด (โอเวอร์โหลดความร้อนอิเล็กทรอนิกส์ I²t) สิ่งเหล่านี้ช่วยให้สิ่งต่าง ๆ ทำงานได้อย่างน่าเชื่อถือและยืดอายุอุปกรณ์

ฉันจะแก้ไขข้อผิดพลาดทั่วไปได้อย่างไร

ไดรฟ์แสดงรหัสความผิดปกติบนแผงปุ่มกดเพื่อการวินิจฉัยที่รวดเร็ว:

●  OC (กระแสเกิน) – ตรวจสอบการลัดวงจร ปัญหาการพันของมอเตอร์ หรือเวลาเร่งความเร็วสั้นเกินไป

●  OV (แรงดันไฟฟ้าเกิน) – ตรวจสอบตัวต้านทานเบรก (หากใช้) หรือเวลาลดความเร็วสั้นเกินไป

●  UV (แรงดันต่ำ) – ตรวจสอบกำลังอินพุตและสายไฟ

●  OH (อุณหภูมิสูงเกินไป) – ตรวจสอบพัดลมระบายความร้อน อุณหภูมิโดยรอบ และระยะห่างในการติดตั้ง

●  OL (โอเวอร์โหลด) – ตรวจสอบโหลดของมอเตอร์ เพิ่มเวลาเร่งความเร็ว หรือพิจารณาเพิ่มขนาดชุดขับ

●  คู่มือมีตารางรหัสข้อบกพร่องแบบเต็มพร้อมขั้นตอนโดยละเอียด หากยังคงมีปัญหาอยู่ ฝ่ายสนับสนุนด้านเทคนิคของ CSIVEI สามารถช่วยได้

VFD มาพร้อมกับการรับประกันและการสนับสนุนทางเทคนิคหรือไม่

ใช่. ไดรฟ์ของเรามาพร้อมกับการรับประกันมาตรฐาน 18 เดือนนับจากวันที่ผลิต (หรือ 12 เดือนนับจากการติดตั้ง ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นภายหลัง) มีตัวเลือกการรับประกันเพิ่มเติมสำหรับการใช้งานที่สำคัญ การสนับสนุนด้านเทคนิคทั่วโลกมีให้บริการผ่านทางอีเมล โทรศัพท์ และแหล่งข้อมูลออนไลน์ รวมถึงคู่มือผู้ใช้ คู่มือแอปพลิเคชัน และซอฟต์แวร์กำหนดค่าทั้งหมด

กรณีลูกค้า

โรงงานผลิตเฟอร์นิเจอร์แห่งหนึ่งต้องการการควบคุมการไหลเวียนของอากาศที่แม่นยำสำหรับระบบดักจับฝุ่น การเปิดพัดลมด้วยความเร็วสูงสุดอย่างต่อเนื่องไม่มีประสิทธิภาพและทำให้เกิดเสียงรบกวนมากเกินไป

วิธีแก้ไข: มีการติดตั้งปั๊มไดรฟ์ AC สามเฟส CSIVEI 7.5kw บนพัดลมดูดอากาศหลัก โดยมีเซ็นเซอร์ความดันคอยตรวจสอบแรงดันท่อเพื่อควบคุมความเร็วของพัดลม

ผลลัพธ์:

1.ความเร็วพัดลมจะปรับโดยอัตโนมัติเพื่อให้ตรงกับความต้องการในการเก็บฝุ่น

2. ประหยัดพลังงาน 45% ในระหว่างการดำเนินการโหลดบางส่วน

3.ระดับเสียงลดลง 12 dB ปรับปรุงสภาพการทำงาน

4. ลดการสึกหรอทางกลของแบริ่งและสายพานพัดลม

5.ขณะนี้ระบบบรรลุเป้าหมายทั้งการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมและประสิทธิภาพในการดำเนินงาน
