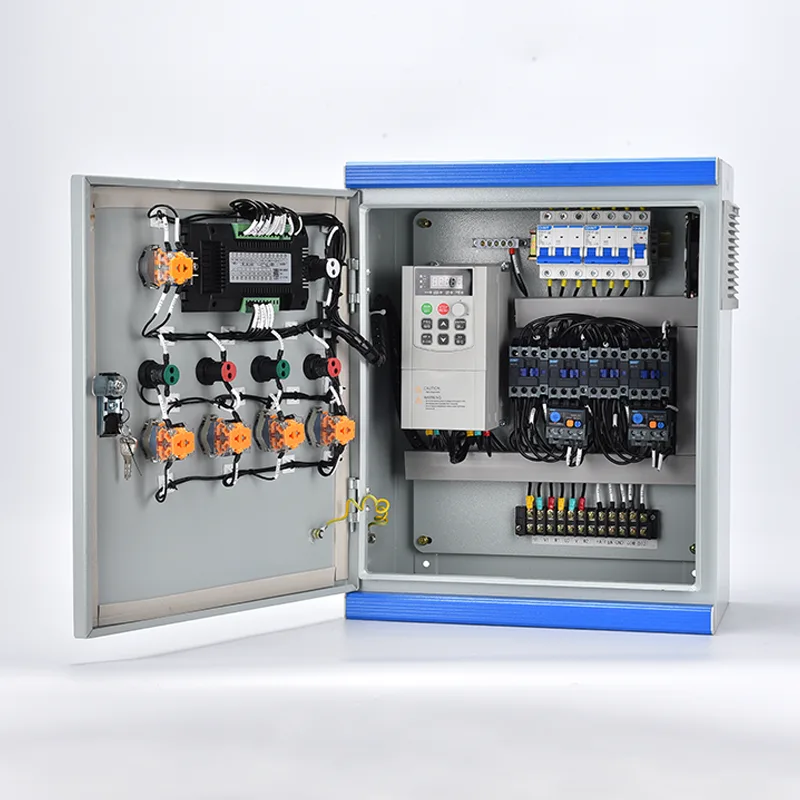

แผงควบคุม HVAC

แผงควบคุม HVAC แต่ละแผงได้รับการออกแบบทางวิศวกรรมตามข้อกำหนดเฉพาะของระบบกลไกที่ควบคุม ไม่ว่าจะเป็นหน่วยจัดการอากาศแบบแพ็คเกจเดียว โรงงานผลิตเครื่องทำความเย็นที่มีปั๊มและหอทำความเย็นหลายตัว หรือระบบการจัดการโซน VAV ทั่วทั้งอาคาร โครงแผงรองรับโครงสร้างพื้นฐานทางไฟฟ้าเต็มรูปแบบ: การแยกไฟขาเข้า การป้องกันวงจร มอเตอร์สตาร์ท (ไดเร็กออนไลน์ สตาร์เดลต้า ซอฟต์สตาร์ท หรือไดรฟ์ความถี่แปรผัน) รีเลย์ควบคุม อินเตอร์ล็อคนิรภัย และตัวควบคุมเฉพาะ — โดยทั่วไปคือ PLC หรือ DDC — พร้อมขั้วต่อเซ็นเซอร์ภาคสนามสำหรับอินพุตอุณหภูมิ ความชื้น ความดัน การไหล และคุณภาพอากาศ หน้าจอสัมผัส HMI แบบติดตั้งที่ประตูหรือจอแสดงผลปุ่มกดช่วยให้ผู้ปฏิบัติงานมองเห็นระบบแบบเรียลไทม์และควบคุมพารามิเตอร์ได้ การเชื่อมต่อผ่าน BACnet, Modbus หรืออีเทอร์เน็ต/IP ช่วยให้สามารถผสานรวมกับระบบการจัดการอาคาร (BMS) ได้อย่างราบรื่น ระดับตู้ตั้งแต่ IP42 ถึง IP65 เหมาะกับห้องกลไกในร่ม แท่นโรงงานบนชั้นดาดฟ้า และสถานที่กลางแจ้งแบบเปิดโล่ง แผนการป้องกันที่ครอบคลุมครอบคลุมการลัดวงจร การโอเวอร์โหลด การสูญเสียเฟส แรงดันไฟต่ำ/เกิน และการรั่วไหลของดินในทุกวงจร โดยมีการเชื่อมต่อความปลอดภัยแบบบังคับเดินสายสำหรับการปิดสัญญาณเตือนไฟไหม้ การป้องกันการแช่แข็ง และการป้องกันการไหลของอากาศ รักษาการปฏิบัติตาม IEC 61439-1/2, IEC 60364 และมาตรฐานความปลอดภัยทางไฟฟ้าระดับภูมิภาคโดยสมบูรณ์

การใช้งานในอุดมคติ

ตั้งแต่เครื่องจัดการอากาศเครื่องเดียวไปจนถึงโรงงานส่วนกลางทั่วทั้งวิทยาเขต แผงควบคุม HVAC มอบระบบอัจฉริยะทางไฟฟ้าแบบรวมศูนย์ ซึ่งช่วยให้ระบบกลไกทำงานอย่างปลอดภัย มีประสิทธิภาพ และประสานงานกับเครือข่ายระบบอัตโนมัติของอาคารที่กว้างขึ้น

อาคารสำนักงานพาณิชย์และการพัฒนาแบบผสมผสาน

อาคารสำนักงานขนาดใหญ่ ห้างสรรพสินค้า และคอมเพล็กซ์แบบผสมผสานใช้งานหน่วยจัดการอากาศ เครื่องทำความเย็น หอทำความเย็น และโซนระบายอากาศหลายเครื่อง แผงควบคุม HVAC รวมศูนย์การควบคุมและการป้องกันของแต่ละแพ็คเกจทางกล - แผง AHU จัดการพัดลมจ่ายและส่งคืน คอยล์ทำความเย็น แดมเปอร์แบบประหยัด และสถานะตัวกรอง หรือแผงโรงงานเครื่องทำความเย็นที่เรียงลำดับคอมเพรสเซอร์หลายตัว ปั๊มหลักและรอง และพัดลมหอทำความเย็น การผสานรวมกับ BMS ของอาคารผ่าน BACnet/IP หรือ Modbus ช่วยให้ผู้จัดการสิ่งอำนวยความสะดวกสามารถตรวจสอบและปรับระบบทั้งหมดได้จากเวิร์กสเตชันส่วนกลาง

สิ่งอำนวยความสะดวกด้านอุตสาหกรรมและการผลิต

โรงงาน โรงงานแปรรูป และคลังสินค้ามักต้องการการระบายอากาศและการทำความเย็นในกระบวนการโดยเฉพาะแยกจากเครื่องปรับอากาศแบบธรรมดา แผงควบคุมในสภาพแวดล้อมเหล่านี้จัดการพัดลมดูดอากาศกำลังสูง หน่วยอากาศเสริม ระบบดักฝุ่น และเครื่องทำความเย็นในกระบวนการ การควบคุมด้วย PLC พร้อมโปรโตคอลการสื่อสารทางอุตสาหกรรมรองรับตรรกะการเชื่อมต่อที่ซับซ้อน เช่น การประสานการระบายอากาศกับการทำงานของสายการผลิต หรือไอเสียจากเตาอบในกระบวนการผลิต กล่องหุ้มสำหรับงานหนักพร้อมการป้องกันฝุ่นและความชื้นที่ได้รับการปรับปรุง รับมือกับสภาวะแวดล้อมที่ท้าทาย

ศูนย์ข้อมูลและสิ่งอำนวยความสะดวกที่สำคัญต่อภารกิจ

การระบายความร้อนของศูนย์ข้อมูลเป็นฟังก์ชันที่สำคัญตลอด 24 ชั่วโมงทุกวัน แผงควบคุม HVAC ที่จัดการเครื่องจัดการอากาศในห้องคอมพิวเตอร์ (CRAH) เครื่องปรับอากาศในห้องคอมพิวเตอร์ (CRAC) ปั๊มน้ำเย็น และพัดลมคอนเดนเซอร์ได้รับการออกแบบทางวิศวกรรมเพื่อความซ้ำซ้อนและความน่าเชื่อถือ อินพุตกำลังไฟคู่ การรวมสวิตช์ถ่ายโอนอัตโนมัติ และเอาต์พุตแจ้งเตือนป้องกันข้อผิดพลาด ช่วยให้มั่นใจได้ว่าการระบายความร้อนจะดำเนินต่อไปแม้มีสิ่งรบกวนจากสาธารณูปโภค การควบคุมอุณหภูมิและความชื้นที่มีความแม่นยำสูง พร้อมการเชื่อมต่อ Modbus/BACnet กับแพลตฟอร์มการจัดการโครงสร้างพื้นฐานของศูนย์ข้อมูล (DCIM) ให้การตรวจสอบสภาพแวดล้อมแบบเรียลไทม์

โรงพยาบาลและสิ่งอำนวยความสะดวกด้านการดูแลสุขภาพ

โรงละคร ห้องผ่าตัด ห้องแยกโรค ห้องสะอาด และหอผู้ป่วยทั่วไป ต่างก็ต้องการความสัมพันธ์ของคุณภาพอากาศ อุณหภูมิ ความชื้น และความดันที่เฉพาะเจาะจง แผงควบคุม HVAC ในสถานพยาบาลจะจัดการสภาพแวดล้อมที่แม่นยำเหล่านี้ ฟังก์ชันสัญญาณเตือนที่สำคัญ เช่น อุณหภูมิสูง/ต่ำ ความชื้นที่แปรปรวน การสูญเสียการไหลของอากาศ และสถานะตัวกรอง จะเดินสายไปยังระบบเรียกพยาบาลของอาคารหรือระบบตรวจสอบส่วนกลาง แผงได้รับการออกแบบเพื่อความสะดวกในการบำรุงรักษาและรวมสิ่งอำนวยความสะดวกในการแยกออกจากกันเพื่อให้สามารถให้บริการได้โดยไม่ต้องปิดระบบ

โรงแรม รีสอร์ท และการบริการ

ความสะดวกสบายของแขกเป็นสิ่งสำคัญยิ่ง แผงควบคุม HVAC จัดการโรงงานทำความเย็นส่วนกลาง ระบบหม้อไอน้ำ เครื่องจัดการอากาศที่ให้บริการในพื้นที่ส่วนกลาง และตัวควบคุมโซนคอยล์พัดลมทั่วทั้งชั้นแขก ตารางเวลาตามจำนวนผู้เข้าพักที่ตั้งโปรแกรมไว้ล่วงหน้าจะช่วยลดการใช้พลังงานในช่วงที่มีผู้เข้าพักน้อย ในขณะเดียวกันก็รับประกันว่าห้องพักจะถึงจุดที่กำหนดที่สะดวกสบายเมื่อเช็คอิน

วิทยาเขตการศึกษาและอาคารสถาบัน

อาคารมหาวิทยาลัย โรงเรียน และสถานที่ราชการที่กระจายอยู่ในโครงสร้างต่างๆ ได้รับประโยชน์จากแพลตฟอร์มแผงควบคุม HVAC ที่ได้มาตรฐาน ห้องเครื่องกลของแต่ละอาคารให้บริการโดยแผงเฉพาะสำหรับ AHU ปั๊ม และหน่วยปลายทาง ซึ่งทั้งหมดเชื่อมต่อเครือข่ายกลับไปยัง BMS ทั่วทั้งวิทยาเขต แนวทางนี้ช่วยลดความยุ่งยากในการฝึกอบรมการบำรุงรักษาและการจัดการชิ้นส่วนอะไหล่

เจาะลึกทางเทคนิค

แผงควบคุม HVAC ได้รับการออกแบบทางวิศวกรรมให้เป็นระบบจ่ายกำลังไฟฟ้า การควบคุมมอเตอร์ และชุดประกอบระบบอัตโนมัติที่ครอบคลุม โดยแต่ละชุดได้รับการออกแบบเป็นพิเศษเพื่อให้ตรงกับตารางการทำงานของอุปกรณ์กลไกและลำดับการทำงาน

การจ่ายพลังงานและการป้องกันวงจร

ส่วนที่เข้ามายอมรับกำลังไฟสามเฟส (โดยทั่วไปคือ 400V/480V, 50/60Hz) ผ่านสวิตช์ตัดการเชื่อมต่อหลักแบบล็อคได้หรือเซอร์กิตเบรกเกอร์ โดยมีพิกัดการทนต่อการลัดวงจรที่คำนวณสำหรับกระแสไฟฟ้าฟอลต์ที่มีอยู่ของไซต์ การกระจายสินค้าขั้นปลายจะจัดตามฟังก์ชันอุปกรณ์: แยกสาขาสำหรับพัดลม ปั๊ม คอมเพรสเซอร์ และวงจรควบคุม การป้องกันวงจรมอเตอร์ทำได้โดยเบรกเกอร์วงจรแม่เหล็กความร้อนหรือตัวตัดการเชื่อมต่อแบบฟิวส์ที่จับคู่กับกระแสไฟฟ้าโหลดเต็มของมอเตอร์ โดยมีรีเลย์โอเวอร์โหลด (อิเล็กทรอนิกส์หรือความร้อน) ให้เส้นโค้งทริป IEC Class 10/20/30 กำลังควบคุม - โดยทั่วไปคือ 24VAC, 24VDC หรือ 230VAC - มาจากหม้อแปลงควบคุมเฉพาะที่มีวงจรทุติยภูมิหลอมรวมอย่างอิสระ โดยแยกอุปกรณ์อิเล็กทรอนิกส์ควบคุมออกจากกระแสไฟชั่วคราวด้านกำลัง

การควบคุมมอเตอร์และวิธีการสตาร์ท

ขึ้นอยู่กับขนาดของมอเตอร์ ข้อกำหนดแรงบิดเริ่มต้น และความทนทานต่อกระแสกระชากของระบบกลไก แผงควบคุมรวมวิธีการสตาร์ทที่เหมาะสม:

●  Direct-on-line (DOL) : สำหรับพัดลมขนาดเล็กและปั๊มได้ถึงประมาณ 7.5kW

●  สตาร์เดลต้า : สำหรับมอเตอร์กำลังปานกลางที่ต้องการกระแสสตาร์ทลดลง

●  ชุดซอฟต์สตาร์ท : สำหรับปั๊มและพัดลมที่มีการขึ้นทางลาดอย่างราบรื่นช่วยลดค้อนน้ำหรือการลื่นไถลของสายพาน

●  ไดรฟ์ความถี่แปรผัน (VFD) : สำหรับการใช้งานที่ต้องการการปรับความเร็วตามความต้องการ เช่น พัดลมจ่าย AHU ที่ควบคุมโดยแรงดันคงที่ของท่อ หรือปั๊มน้ำเย็นรองที่ตอบสนองต่อแรงดันต่าง ๆ ทั่วทั้งลูป

VFD ได้รับการระบุด้วยระบบลดฮาร์มอนิกในตัว (โช้คลิงค์ DC) และตัวกรอง dV/dt เอาท์พุตที่ความยาวของสายเคเบิลเกินขีดจำกัดของผู้ผลิต ไดรฟ์ทั้งหมดได้รับการกำหนดค่าสำหรับการสื่อสารแบบอนุกรมกับตัวควบคุมของแผงควบคุมสำหรับการอ้างอิงความเร็วและการตอบสนองสถานะ

แพลตฟอร์มคอนโทรลเลอร์: PLC กับ DDC

สถาปัตยกรรมการควบคุมถูกเลือกตามความซับซ้อนและข้อกำหนดในการบูรณาการของแอปพลิเคชัน:

●  ตัวควบคุม DDC เป็นเรื่องปกติสำหรับแอปพลิเคชัน HVAC เชิงพาณิชย์ที่รวมเข้ากับ BMS ผ่าน BACnet MS/TP หรือ BACnet/IP ดั้งเดิม ไลบรารีแอปพลิเคชันที่ตั้งโปรแกรมไว้ล่วงหน้าครอบคลุมลำดับ AHU เครื่องทำความเย็น และหม้อไอน้ำมาตรฐาน

●  การควบคุมโดยใช้ PLC ได้รับการระบุไว้สำหรับสภาพแวดล้อมทางอุตสาหกรรม การจัดลำดับหลายคอมเพรสเซอร์ที่ซับซ้อน หรือในกรณีที่ระบบต้องเชื่อมต่อกับอุปกรณ์ที่ไม่ใช่ HVAC เช่น เครื่องจักรในกระบวนการผลิต แพลตฟอร์ม PLC รองรับลอจิกแลดเดอร์ บล็อกฟังก์ชัน หรือการเขียนโปรแกรมข้อความที่มีโครงสร้าง พร้อมด้วยการสื่อสาร Profinet, Ethernet/IP หรือ Modbus TCP

●  ทั้งสองแพลตฟอร์มดำเนินการตามลำดับการทำงานที่กำหนดไว้ ได้แก่ ตารางเวลา ลูป PID อุณหภูมิ/ความดัน ลำดับการเริ่มต้น/หยุด การสร้างสัญญาณเตือน และการบันทึกรันไทม์

อินเทอร์เฟซเซ็นเซอร์และการเดินสายไฟภาคสนาม

แผงขั้วต่อเฉพาะรองรับการเดินสายภาคสนามจากเซ็นเซอร์อุณหภูมิ (เทอร์มิสเตอร์ NTC, RTD, 4-20mA), ทรานสดิวเซอร์และสวิตช์แรงดัน, เซ็นเซอร์ความชื้น, สวิตช์ทดสอบการไหลของอากาศที่ติดตั้งในท่อ, สวิตช์แรงดันส่วนต่างสำหรับสถานะตัวกรอง และสัญญาณตอบรับของวาล์ว/แอคทูเอเตอร์ อินพุตแบบอะนาล็อกทั้งหมดจะถูกกรองและป้องกันจากภาวะชั่วคราวที่ถูกเหนี่ยวนำ อินพุตดิจิตอลจะถูกแยกแยกกันผ่านออปโตคัปเปลอร์หรือรีเลย์แบบอินเทอร์โพส ตรวจพบและแจ้งเตือนความล้มเหลวของเซ็นเซอร์ด้วยกลยุทธ์ทางเลือกที่กำหนดค่าได้ เช่น ตั้งค่าเริ่มต้นให้การทำงานของพัดลมความเร็วคงที่เมื่อเซ็นเซอร์แรงดันท่อสูญเสีย

HMI และส่วนต่อประสานผู้ปฏิบัติงาน

หน้าจอสัมผัส HMI แบบสีติดประตู (โดยทั่วไปคือ 7 นิ้วหรือใหญ่กว่า) หรือไฟ LED และปุ่มกดแบบแยกส่วนมอบอินเทอร์เฟซสำหรับผู้ปฏิบัติงานในพื้นที่ HMI แสดงกราฟิกสถานะของระบบแบบเรียลไทม์ — อุณหภูมิ ความชื้น ความดัน ระยะเวลาการทำงานของอุปกรณ์ แนวโน้มการใช้พลังงาน — พร้อมแดชบอร์ดที่ผู้ใช้สามารถกำหนดค่าได้ การปรับพารามิเตอร์ได้รับการป้องกันด้วยรหัสผ่านด้วยระดับการเข้าถึงหลายระดับ (ผู้ปฏิบัติงาน หัวหน้างาน วิศวกร) การแจ้งเตือนการแจ้งเตือนรวมถึงการบันทึกเหตุการณ์ตามเวลาพร้อมการติดตามการตอบรับ สำหรับแผงที่รวม BMS นั้น HMI อาจทำหน้าที่เป็นเครื่องมือแทนที่และทดสอบการใช้งานภายในเครื่อง แทนที่จะเป็นอินเทอร์เฟซหลักรายวัน

อินเตอร์ล็อคเพื่อความปลอดภัยและลอจิกการป้องกัน

ฟังก์ชันความปลอดภัยที่สำคัญถูกนำไปใช้ในลอจิกแบบเดินสายโดยไม่ขึ้นกับตัวควบคุม ทำให้มั่นใจได้ว่าการทำงานจะปลอดภัยเมื่อเกิดข้อผิดพลาด แม้ในกรณีที่โปรเซสเซอร์เกิดขัดข้อง:

●  อินเทอร์เฟซสัญญาณเตือนไฟไหม้: อินพุตหน้าสัมผัสไร้โวลต์จากแผงดับเพลิงบังคับให้ปิด AHU และปิดแดมเปอร์

●  ป้องกันการแข็งตัว: เทอร์โมสตัทอุณหภูมิต่ำบนคอยล์น้ำจะทริปยูนิตและเปิดวาล์วเพื่อป้องกันคอยล์แตก

●  การพิสูจน์การไหลของอากาศ: สวิตช์แรงดันต่างในกระแสลมช่วยป้องกันการจ่ายไฟของเครื่องทำความร้อนไฟฟ้าหรือแก๊สโดยไม่มีการตรวจสอบการไหลของอากาศ

●  สวิตช์สารทำความเย็นแรงดันสูงและแรงดันต่ำช่วยปกป้องคอมเพรสเซอร์

●  สวิตช์แผ่นดินไหวและการสั่นสะเทือนตามที่โค้ดท้องถิ่นกำหนด

อินเตอร์ล็อคนิรภัยทั้งหมดต่อสายอยู่ในวงจรทริปของรีเลย์ควบคุมหลักหรือ PLC นิรภัย เพื่อให้มั่นใจว่าจะปิดเครื่องทันทีและไม่มีเงื่อนไข

สิ่งที่แนบมาและการก่อสร้างด้านสิ่งแวดล้อม

ตู้แผงผลิตจากแผ่นเหล็กชุบสังกะสีด้วยไฟฟ้าหรือสแตนเลสขนาด 1.5 มม. ถึง 2.0 มม. พร้อมเคลือบสีฝุ่น การให้คะแนนทั่วไป ได้แก่:

●  IP42/IP43 สำหรับห้องกลไกภายในอาคารที่มีสภาพแวดล้อมที่สะอาดและควบคุมอุณหภูมิ

●  IP54/IP55 สำหรับห้องอุปกรณ์ อาคารโรงงานบนชั้นดาดฟ้า หรือสถานที่กึ่งเปิดโล่ง

●  IP65 สำหรับการติดตั้งกลางแจ้งที่ต้องโดนฝน ฝุ่น และแสงแดดโดยตรง

การจัดการระบายความร้อนแบบแอ็คทีฟ — การระบายอากาศแบบบังคับแบบกรองพร้อมระบบควบคุมพัดลมแบบเทอร์โมสแตติก — รวมอยู่ในแผงที่มีความหนาแน่นของ VFD หรือสภาพแวดล้อมการติดตั้งโดยรอบสูง สำหรับตู้กลางแจ้ง จะมีการระบุหลังคาบังแดด เครื่องทำความร้อนป้องกันการควบแน่น และฮาร์ดแวร์สแตนเลสที่ทนต่อการกัดกร่อน

การสื่อสารและบูรณาการ BMS

เกตเวย์การสื่อสารจะแปลโปรโตคอลของตัวควบคุมเป็นแกนหลัก BMS ของสถานที่ Native BACnet (MS/TP หรือ IP), Modbus RTU/TCP และอะแดปเตอร์ LonWorks หรือ Ethernet/IP เสริมมีให้เลือกใช้ จุดที่ตรวจสอบทั้งหมด — อุณหภูมิ ความดัน อัตราการไหล สถานะอุปกรณ์ ชั่วโมงการทำงาน ข้อมูลพลังงาน และสถานะสัญญาณเตือน — จะถูกมองเห็นได้ใน BMS การปรับจุดกำหนดระยะไกลและการจัดการกำหนดเวลาช่วยให้สามารถเพิ่มประสิทธิภาพพลังงานแบบรวมศูนย์ทั่วทั้งกลุ่มผลิตภัณฑ์ของอาคาร

คุณสมบัติประหยัดพลังงาน

การวัดกำลังไฟฟ้าในตัวที่เป็นตัวเลือกจะวัดระดับแผงหรือปริมาณการใช้โหลดแต่ละรายการ ตัวควบคุมสามารถดำเนินการลำดับการเพิ่มประสิทธิภาพพลังงานได้ เช่น การระบายความร้อนโดยปราศจากการประหยัด การระบายอากาศที่ควบคุมความต้องการ (ตาม CO₂) การเริ่ม/หยุดที่เหมาะสม และการรีเซ็ตอุณหภูมิน้ำเย็นตามสภาพภายนอกอาคาร — ลดการใช้พลังงาน HVAC ต่อปีได้ 15% ถึง 25% เมื่อเทียบกับการควบคุมด้วยพารามิเตอร์คงที่

4.คำถามที่พบบ่อย

คำถามที่ 1: แผงควบคุม HVAC เป็นผลิตภัณฑ์มาตรฐานหรือออกแบบเฉพาะสำหรับแต่ละโครงการหรือไม่

แผงแต่ละแผงได้รับการออกแบบทางวิศวกรรมเป็นพิเศษเพื่อให้ตรงกับตารางอุปกรณ์กลไกของโครงการ ลำดับการทำงาน และรายการโหลดทางไฟฟ้า วิศวกรด้านการประยุกต์ใช้งานของเราทำงานจาก P&ID เอกสารข้อมูลอุปกรณ์ และข้อกำหนดการควบคุม สถาปัตยกรรมภายในที่ได้มาตรฐานและไลบรารีส่วนประกอบช่วยให้มั่นใจในคุณภาพที่สม่ำเสมอ ในขณะเดียวกันก็รองรับข้อกำหนดเฉพาะของไซต์ด้วย

คำถามที่ 2: คุณใช้แพลตฟอร์มคอนโทรลเลอร์ใด — PLC หรือ DDC

เราเสนอทั้งสองอย่างและจะแนะนำแพลตฟอร์มที่เหมาะสมตามโครงการของคุณ ตัวควบคุม DDC (BACnet-native) เหมาะกับการใช้งานในอาคารเชิงพาณิชย์ที่มีการบูรณาการ BMS PLC ได้รับการระบุสำหรับโรงงานอุตสาหกรรม ลำดับที่ซับซ้อน หรือในกรณีที่จำเป็นต้องมีการผสานรวมกับอุปกรณ์ที่ไม่ใช่ HVAC มีการสนับสนุนผู้ค้าหลายราย — เราทำงานร่วมกับแบรนด์ชั้นนำและยังสามารถจัดหาทางเลือกแพลตฟอร์มแบบเปิดได้อีกด้วย

คำถามที่ 3: อุปกรณ์ HVAC ใดที่แผงควบคุมสามารถควบคุมได้

แผงของเราได้รับการกำหนดค่าสำหรับอุปกรณ์ HVAC ทั่วไปทั้งหมด: หน่วยจัดการอากาศ (ปริมาตรคงที่และ VAV) หน่วยบนหลังคาบรรจุภัณฑ์ โรงทำความเย็น (ระบายความร้อนด้วยอากาศและระบายความร้อนด้วยน้ำ) ระบบหม้อไอน้ำ หอทำความเย็น ระบบสูบน้ำ (หลัก รอง และตติยภูมิ) หน่วยคอยล์พัดลม เครื่องช่วยหายใจนำความร้อนกลับมาใช้ใหม่ และระบบแยกไอเสีย/ควัน แผงควบคุมหลายอุปกรณ์ที่จัดการห้องเครื่องกลทั้งหมดถือเป็นข้อเสนอมาตรฐาน

คำถามที่ 4: แผงนี้สามารถทำงานร่วมกับระบบการจัดการอาคารที่มีอยู่ของเราได้หรือไม่

ใช่. โปรโตคอลการสื่อสารได้แก่ BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP และ LonWorks เราจะยืนยันโปรโตคอล อัตรารับส่งข้อมูล และรายการคะแนนเฉพาะในระหว่างขั้นตอนวิศวกรรม เพื่อให้มั่นใจว่าสามารถบูรณาการ Plug-and-Play กับ BMS ของคุณได้อย่างราบรื่น

คำถามที่ 5: แผงเหล่านี้มีคุณสมบัติตรงตามมาตรฐานความปลอดภัยและการรับรองอะไรบ้าง

แผงได้รับการออกแบบและทดสอบตามมาตรฐาน IEC 61439-1/2 สำหรับชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุม ส่วนประกอบทั้งหมดมีเครื่องหมาย CE มีการรับรองระดับภูมิภาคเพิ่มเติม (UL, UKCA ฯลฯ) เอกสารการทดสอบการยอมรับจากโรงงาน (FAT) ฉบับเต็มจะมาพร้อมกับแผงทุกแผง รวมถึงการตรวจสอบวงจร การทดสอบความต้านทานของฉนวน การทดสอบลำดับการทำงาน และการตรวจสอบการเชื่อมต่อด้านความปลอดภัย

Q6: แผงได้รับการทดสอบก่อนจัดส่งอย่างไร

แผงทุกแผงผ่านการทดสอบการยอมรับจากโรงงานอย่างครอบคลุม ซึ่งรวมถึง: การตรวจสอบการเดินสายไฟแบบจุดต่อจุด การทดสอบความต้านทานของฉนวน (วงจรกำลังและการควบคุม) การทดสอบการทำงานเต็มรูปแบบของสตาร์ทเตอร์และไดรฟ์ของมอเตอร์ทั้งหมด การตรวจสอบลูป I/O ของตัวควบคุม การทดสอบลำดับการทำงานจำลองโดยเทียบกับคำอธิบายการควบคุมที่ได้รับอนุมัติ การทดสอบ HMI และอินเทอร์เฟซการสื่อสาร และการตรวจสอบฟังก์ชันอินเทอร์ล็อกด้านความปลอดภัย รายงาน FAT โดยละเอียดมีให้พร้อมกับแผงควบคุม

Q7: หลังจากการติดตั้งจำเป็นต้องมีการบำรุงรักษาอะไรบ้าง?

การบำรุงรักษาประจำปีที่แนะนำประกอบด้วย: การถ่ายภาพความร้อนของการเชื่อมต่อพลังงานเพื่อระบุการต่อสายไฟที่หลวม การตรวจสอบการทำงานของอินเทอร์ล็อคเพื่อความปลอดภัยและการหยุดฉุกเฉิน การตรวจสอบการสอบเทียบเซ็นเซอร์ การตรวจสอบพัดลมระบายความร้อนและสภาพตัวกรอง และการทำความสะอาดภายในของตู้โดยทั่วไป ส่วนประกอบทั้งหมดสามารถเข้าถึงได้ผ่านทางประตูหน้า อะไหล่สำคัญ เช่น ฟิวส์และคอยล์คอนแทคเตอร์ระบุไว้ในคู่มือการบำรุงรักษาที่ให้มาด้วย

คำถามที่ 8: คุณสามารถสนับสนุนการทดสอบการใช้งานภาคสนามได้หรือไม่

การสนับสนุนการว่าจ้างระยะไกลผ่านแฮงเอาท์วิดีโอรวมอยู่ในทุกแผง สามารถจัดเตรียมการทดสอบการใช้งานนอกสถานที่และบริการบูรณาการ BMS ได้โดยขึ้นอยู่กับสถานที่ตั้งและขอบเขตของโครงการ

อาคารผู้โดยสารสนามบินนานาชาติแห่งใหม่ - การใช้งานแผงควบคุม HVAC

พื้นหลัง

สนามบินนานาชาติหลักแห่งหนึ่งในตะวันออกกลางได้สร้างอาคารผู้โดยสารแห่งใหม่เพื่อรองรับความต้องการด้านความจุที่เพิ่มขึ้น อาคารผู้โดยสารแห่งนี้มีพื้นที่มากกว่า 700,000 ตารางเมตร จำเป็นต้องมีโครงสร้างพื้นฐาน HVAC ที่ครอบคลุมเพื่อรักษาความสะดวกสบายของผู้โดยสารทั่วอาคารผู้โดยสารขาออก อาคารผู้โดยสารขาเข้า โซนขายปลีก ห้องรับรอง และพื้นที่จัดการสัมภาระในอุณหภูมิกลางแจ้งที่รุนแรงถึง 50°C

ความท้าทาย

การออกแบบทางกลระบุถึงโรงงานเครื่องทำความเย็นส่วนกลางที่มีเครื่องทำความเย็นแบบแรงเหวี่ยงระบายความร้อนด้วยน้ำ 12 เครื่อง หน่วยจัดการอากาศ 48 เครื่องตั้งแต่ 15kW ถึง 160kW ชุดปั้มน้ำเย็นจำนวนมาก (หลักและรอง) พัดลมระบายความร้อนในหอ เครื่องช่วยหายใจเพื่อนำพลังงานกลับมาใช้ใหม่ และการระบายอากาศเฉพาะสำหรับการจัดการสัมภาระแบบปิดและพื้นที่โรงงาน อุปกรณ์ทั้งหมดได้รับการแจกจ่ายไปตามพื้นกลไกหลายแห่งและบริเวณอาคารโรงงานบนชั้นดาดฟ้า

ผู้รับเหมาไฟฟ้าของโครงการต้องเผชิญกับตารางการก่อสร้างที่ยากลำบาก การสร้างแผงควบคุมแต่ละส่วนในไซต์งานสำหรับอุปกรณ์แต่ละชิ้นจะต้องมีช่างไฟฟ้าจำนวนมากประจำไซต์งานเป็นระยะเวลานาน เกิดการเปลี่ยนแปลงด้านคุณภาพ และข้อผิดพลาดในการประสานงานความเสี่ยงระหว่างผู้รับเหมาช่วงด้านไฟฟ้าและระบบควบคุม นอกจากนี้ ผู้ให้บริการสนามบินยังกำหนดให้บูรณาการ BACnet อย่างเต็มรูปแบบกับ BMS ระดับองค์กรของโรงงาน เพื่อการจัดการพลังงานแบบรวมศูนย์และการบำรุงรักษาเชิงคาดการณ์

ทำไมต้องมีแผงควบคุม HVAC ที่ออกแบบโดยโรงงาน

ทีมงานโครงการเลือกที่จะจัดหาแผงควบคุม HVAC ทั้งหมดเป็นชุดประกอบที่ออกแบบโดยโรงงานและผ่านการทดสอบแล้ว ข้อดีมีความเด็ดขาด:

●  แผงทุกแผงได้รับการออกแบบตามตารางอุปกรณ์เครื่องจักรกลและลำดับการทำงานของที่ปรึกษาด้านการควบคุม เพื่อให้มั่นใจว่าแต่ละแผงและอุปกรณ์ที่ได้รับมอบหมายจะมีการจับคู่แบบตัวต่อตัว

●  การจ่ายพลังงานภายในทั้งหมด การป้องกันมอเตอร์ VFD การเดินสายควบคุม ลอจิก PLC/DDC และการกำหนดค่า HMI ได้รับการประกอบและทดสอบในโรงงานอย่างสมบูรณ์ก่อนจัดส่ง — บีบอัดเวลาในสถานที่เพื่อติดตั้งแผง การเชื่อมต่อพลังงานที่เข้ามา และยุติสายเคเบิลเซ็นเซอร์ภาคสนาม

●  เกตเวย์การสื่อสาร BACnet ได้รับการกำหนดค่าไว้ล่วงหน้า และรายการคะแนนทั้งหมดถูกส่งไปยังผู้รวมระบบ BMS ก่อนที่แผงจะมาถึง ช่วยลดการแก้ไขจุดบกพร่องโปรโตคอลฟิลด์ที่มีความยาว

●  อินเทอร์ล็อคด้านความปลอดภัย เช่น การปิดสัญญาณเตือนไฟไหม้ ระบบป้องกันการแข็งตัวของคอยล์น้ำเย็น อินเตอร์ล็อคที่พิสูจน์การไหลเวียนของอากาศสำหรับเครื่องทำความร้อนไฟฟ้า ได้รับการเดินสายในโรงงานโดยมีการตรวจสอบเอกสารยืนยัน ซึ่งเป็นไปตามข้อกำหนดด้านความปลอดภัยของหน่วยงานสนามบินที่เข้มงวด

●  การออกแบบแผงที่สอดคล้องกันใน AHU ทั้ง 48 เครื่องทำให้การฝึกอบรมผู้ปฏิบัติงานง่ายขึ้นและการเก็บอะไหล่สำหรับทีมบำรุงรักษาสนามบิน

การปรับใช้

แผงควบคุม HVAC แปดสิบหกชุดได้รับการผลิตและส่งมอบ ครอบคลุมถึงเครื่องทำความเย็น ปั๊ม AHU และระบบการนำพลังงานกลับมาใช้ใหม่ ขนาดแผงมีตั้งแต่ตู้ติดผนังขนาดกะทัดรัดสำหรับเครื่องระบายอากาศขนาดเล็ก ไปจนถึงตู้ตั้งพื้นแบบหลายส่วนสำหรับ AHU ขนาด 160kW พร้อม VFD ในตัว แผงทั้งหมดรวมเกตเวย์การสื่อสาร BACnet/IP และหน้าจอสัมผัส HMI แบบติดที่ประตูเพื่อให้ผู้ปฏิบัติงานในพื้นที่เข้าถึงได้ แผงถูกจัดส่งตามที่ตั้งโปรแกรมไว้ล่วงหน้าและผ่านการทดสอบ FAT โดยมีชุดเอกสารประกอบของแผงแต่ละแผง รวมถึงไดอะแกรมการเดินสายที่สร้างขึ้น การพิมพ์ลอจิกของตัวควบคุม และใบรับรอง FAT

ผลลัพธ์

●  เวลาในการทดสอบการใช้งานที่ไซต์งานลดลงประมาณ 50% เมื่อเทียบกับการประมาณการงบประมาณตามแผงที่สร้างจากไซต์แบบเดิม ช่วยให้เครื่องตรงตามกำหนดเวลาในการเปิดเครื่อง

●  โปรแกรม FAT ของโรงงานระบุและแก้ไขข้อขัดแย้งทางตรรกะ 12 ลำดับระหว่างการทดสอบล่วงหน้า ซึ่งเป็นปัญหาที่อาจเกิดขึ้นระหว่างการแก้ไขปัญหาที่มีราคาแพงในสถานที่ทำงาน

●  สามารถบูรณาการ BACnet เข้ากับ BMS ของสนามบินได้อย่างสมบูรณ์ภายในสามสัปดาห์ของการรวมระบบแผง โดยแผงทั้ง 86 แผงรายงานข้อมูลการปฏิบัติงานและยอมรับคำสั่งการควบคุมดูแล

●  ในปีแรกของการดำเนินงาน ข้อมูลที่บันทึกโดย BMS ช่วยให้ทีมงานสิ่งอำนวยความสะดวกสามารถปรับกำหนดการรีเซ็ตอุณหภูมิน้ำเย็นให้เหมาะสม ส่งผลให้การใช้พลังงานของโรงงานเครื่องทำความเย็นลดลง 12% เมื่อเทียบกับพื้นฐานการออกแบบเดิม

●  ผู้รับเหมาซ่อมบำรุงของสนามบินรายงานงานแก้ไขเพียงเล็กน้อย โดยให้เครดิตการออกแบบแผงที่ได้มาตรฐานและเอกสารประกอบที่ครอบคลุมเพื่อสร้างความคุ้นเคยให้กับทีมอย่างมีประสิทธิภาพ
