ปั๊มพลังงานแสงอาทิตย์และอินเวอร์เตอร์อเนกประสงค์ VFD ขนาด 0.75-2.2kW 3 เฟส 380V ของโรงงาน Csivei โดดเด่นด้วยช่วงอินพุต DC แรงดันสูง อินพุต DC สูงสุดคือ 900 VDC โดยมีช่วงแรงดันไฟฟ้าวงจรเปิดที่แนะนำคือ 550–750 VDC และช่วง MPPT 450–600 VDC ช่วงแรงดันไฟฟ้าสตาร์ทที่ปรับได้คือ 300–900 VDC ค่าเหล่านี้เป็นพื้นฐานสำหรับการเลือกสตริงแผงที่แสดงในตารางอาร์เรย์ที่แนะนำ
ซีรีส์นี้ครอบคลุมพิกัดมอเตอร์สามระดับ: 0.75 kW, 1.5 kW และ 2.2 kW กระแสไฟขาออกที่กำหนดคือ 2.1 A, 3.8 A และ 5.1 A ตามลำดับ แต่ละรุ่นได้รับการออกแบบสำหรับแหล่งจ่ายไฟ AC สามเฟส 380 V และยังสามารถทำงานร่วมกับแผงเซลล์แสงอาทิตย์ที่กำหนดค่าไว้อย่างถูกต้องในโหมดปั๊มพลังงานแสงอาทิตย์ การเลือกโหมดการทำงานจะกำหนดว่าจะใช้ไดรฟ์สำหรับการสูบน้ำด้วยพลังงานแสงอาทิตย์หรือเป็นอินเวอร์เตอร์อเนกประสงค์
สำหรับตัวเลือกโมดูลที่ระบุไว้ อาร์เรย์ที่แนะนำจะใช้หนึ่งสตริงจาก 18 โมดูลที่มีพิกัด 250 W (37±1 V) หรือหนึ่งสตริงจาก 15 โมดูลที่มีพิกัด 300 W (45±1 V) แรงดันไฟฟ้าสตริง PV ที่สูงขึ้นอาจหมายถึงกระแส DC ต่ำลงสำหรับระดับพลังงานที่กำหนด ซึ่งอาจช่วยจัดการกระแสไฟของสายเคเบิลและแรงดันไฟฟ้าตกในระยะยาวได้ การออกแบบสตริงสุดท้ายต้องใช้ข้อมูลไฟฟ้าของโมดูลจริง และรักษาแรงดันไฟฟ้าวงจรเปิดสูงสุดของอาเรย์ให้อยู่ภายในขีดจำกัดของไดรฟ์

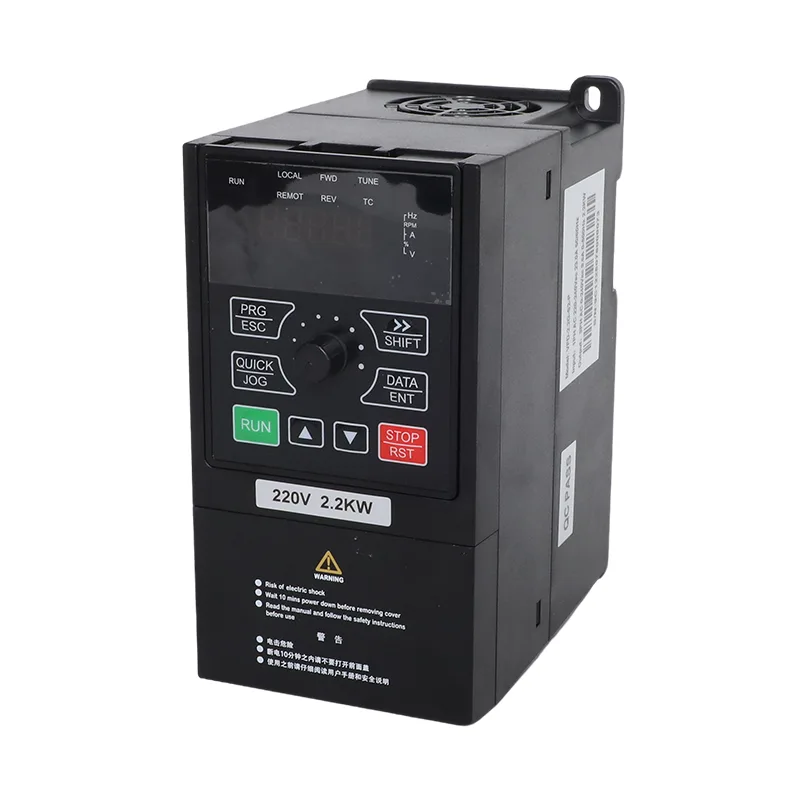

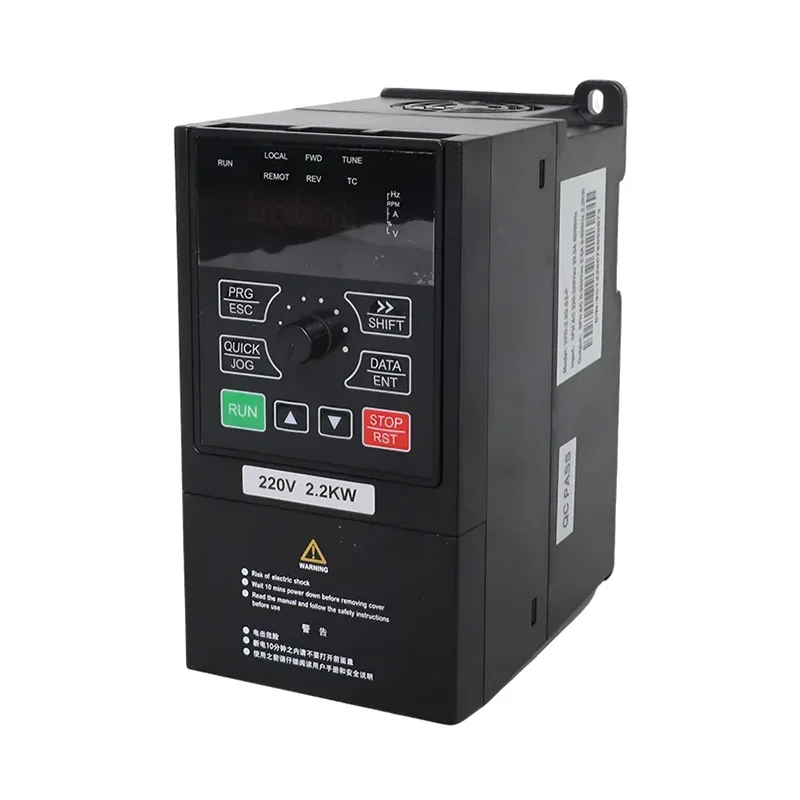

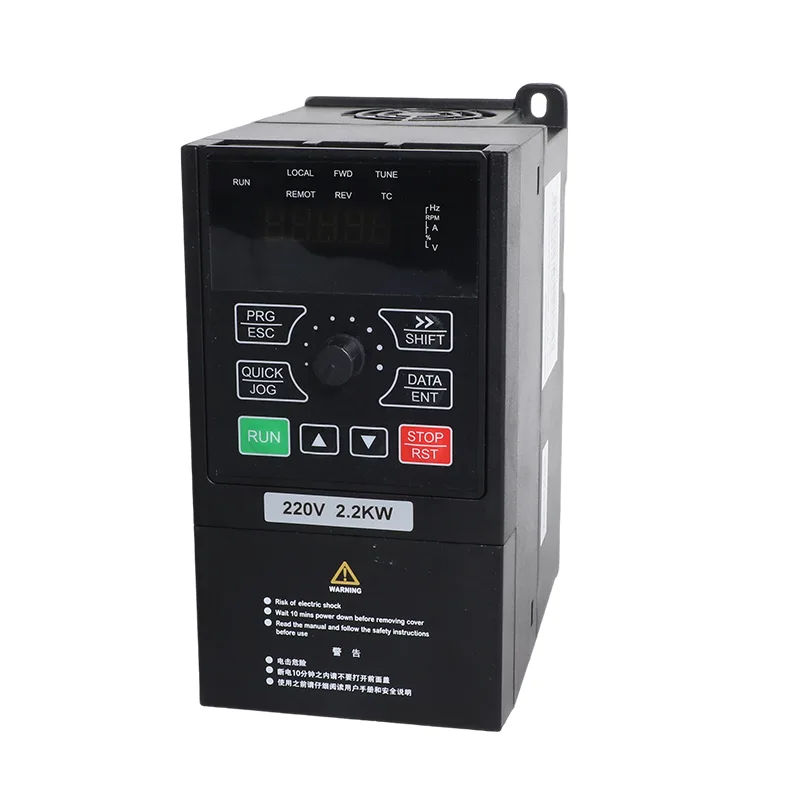

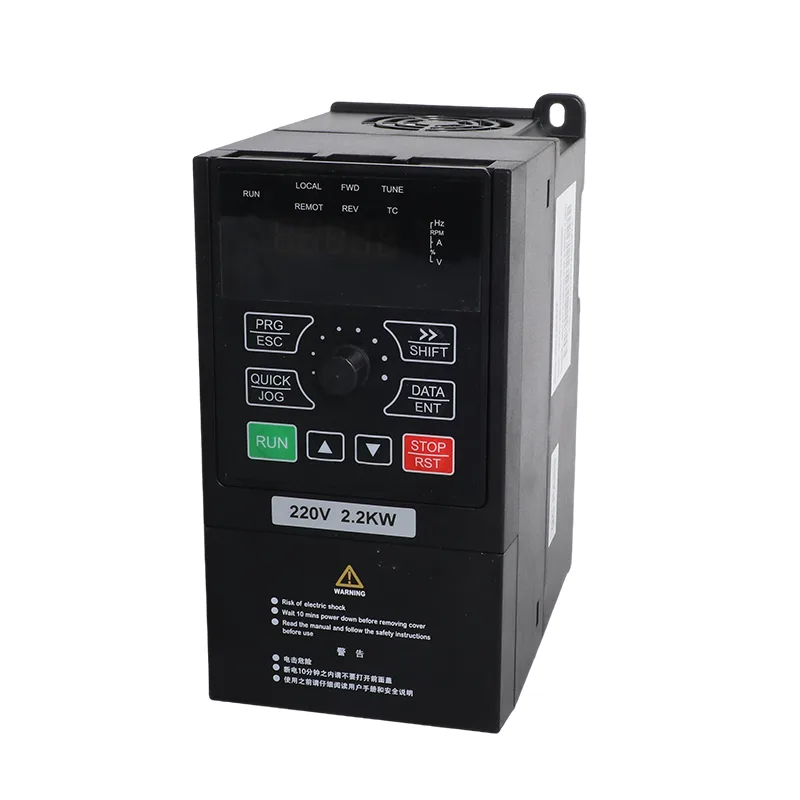

ทั้งสามรุ่นมีแชสซีขนาดกะทัดรัดร่วมกันซึ่งมีขนาด 171 × 86 × 138 มม. และหนักประมาณ 1 กก. พื้นที่ติดตั้งขนาด 67.3 × 157.5 มม. ช่วยให้ติดตั้งอินเวอร์เตอร์เข้ากับตู้ควบคุมขนาดเล็กหรือตู้อุปกรณ์ รูปแบบกะทัดรัดนี้มีประโยชน์ในกรณีที่ปั๊มหรือเครื่องจักรขนาดเล็กต้องการการควบคุมความเร็วหลายระดับแต่พื้นที่การติดตั้งมีจำกัด
เมื่อตั้งค่า P8-00 เป็น 1 ชุดขับเคลื่อนจะทำงานในโหมดปั๊มพลังงานแสงอาทิตย์ การติดตาม MPPT จะปรับการทำงานให้ตอบสนองต่อพลังงานแสงอาทิตย์ที่มีอยู่ ในขณะที่ฟังก์ชันลอจิกแสงน้อยและฟังก์ชันการป้องกันที่เกี่ยวข้องกับปั๊มช่วยจัดการสภาพพลังงานแสงอาทิตย์ที่เปลี่ยนแปลงไป ต้องตรวจสอบแรงดันไฟฟ้าสตริงอาร์เรย์ อัตรามอเตอร์ และข้อกำหนดของปั๊มทั้งหมดเมื่อระบุระบบ
เมื่อตั้งค่า P8-00 เป็น 0 ฮาร์ดแวร์เดียวกันนี้สามารถใช้กับมอเตอร์สามเฟสที่ใช้งานร่วมกันได้โดยไม่ต้องใช้แผงโซลาร์เซลล์ การควบคุม SVC หรือ V/F รองรับการควบคุมความเร็วมอเตอร์ ในขณะที่ PID และ RS485 Modbus RTU ในตัวนั้นพร้อมใช้งานสำหรับการใช้งานแรงดัน การไหล หรือการควบคุมกระบวนการที่เหมาะสม CSIVEI สามารถกำหนดค่าโหมดการทำงานที่ร้องขอก่อนจัดส่ง การเปลี่ยนแปลงโหมดในภายหลังจะดำเนินการผ่านพารามิเตอร์ที่เกี่ยวข้องและควรปฏิบัติตามคู่มือผลิตภัณฑ์
| รายการ | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| มอเตอร์ที่ใช้งานได้ | 0.75 กิโลวัตต์ / 1 แรงม้า | 1.5 กิโลวัตต์ / 2 แรงม้า | 2.2 กิโลวัตต์ / 3 แรงม้า |
| ความจุที่กำหนด | 1.5 เควีเอ | 3 เควีเอ | 4 เควีเอ |
| กระแสไฟเข้า | 3.4 ก | 5 ก | 5.8 ก |
| กระแสไฟขาออก | 2.1 ก | 3.8 ก | 5.1 ก |
| แรงดันไฟฟ้าขาเข้า AC | AC 3 PH 380 โวลต์ (-15%) ถึง 440 โวลต์ (+10%) | ||
| สูงสุด แรงดันไฟฟ้าอินพุตกระแสตรง | 900 โวลท์ดีซี | ||
| ช่วง Voc ที่แนะนำ | 550 ถึง 750 VDC | ||
| ช่วง MPPT ที่แนะนำ | 450 ถึง 600 VDC | ||
| เริ่มต้นช่วงแรงดันไฟฟ้า | 300 ถึง 900 VDC ปรับพารามิเตอร์ได้ | ||
| จัดอันดับแรงดันไฟฟ้าขาออก | 3PH 380V AC | ||
| ระดับเสียงรบกวน | สูงสุด 50 เดซิเบลเอ |
| แบบอย่าง | โมดูล 37±1 V, 250 W±5 Wp | โมดูล 45±1 V, 300 W±5 Wp | ||
| โมดูลต่อสตริง | สตริง | โมดูลต่อสตริง | สตริง | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| รายการ | ข้อมูลจำเพาะ |
| ความถี่ที่กำหนด | 50/60 เฮิรตซ์ |
| ช่วงความถี่อินพุต | ±5% (47.5 ถึง 63 เฮิรตซ์) |
| แรงดันขาออก | 0 ถึงแรงดันไฟฟ้าขาเข้า |
| ความถี่เอาท์พุต | 0.1 ถึง 500 เฮิรตซ์ |
| ความถี่สูงสุด | 0 ถึง 500 Hz (การควบคุม SVC และ V/F) |
| ความถี่ของผู้ให้บริการ | 0.8 kHz ถึง 8 kHz ปรับอัตโนมัติเพื่อโหลด (รองรับสูงสุด 16 kHz) |
| ความละเอียดความถี่ | การตั้งค่าดิจิตอล 0.01 เฮิรตซ์; การตั้งค่าแบบอะนาล็อก 0.025% ของความถี่สูงสุด |
| โหมดควบคุม | การควบคุมเวกเตอร์แบบไร้เซนเซอร์ (SVC); การควบคุมวี/เอฟ |
| แรงบิดสตาร์ท | 0.5 เฮิรตซ์ / 150% (SVC) |
| ช่วงความเร็ว | 1:100 (สวีซี) |
| ความแม่นยำเสถียรภาพความเร็ว | ±0.5% (SVC) |
| ความจุเกินพิกัด | จัดอันดับปัจจุบัน 150% เป็นเวลา 60 วินาที; 170% เป็นเวลา 12 วินาที; 190% เป็นเวลา 1.5 วินาที |
| เพิ่มแรงบิด | เพิ่มแรงบิดอัตโนมัติ เพิ่มด้วยตนเอง 0.1% ถึง 30.0% |
| เส้นโค้งวี/เอฟ | เส้นโค้งเชิงเส้น หลายจุด และสี่เหลี่ยม (กำลัง 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| การแยก V/F | แยกเต็ม แยกครึ่ง |
| การเร่งความเร็ว/การชะลอตัว | เชิงเส้นหรือเส้นโค้ง S, 0.0 ถึง 6500.0 วินาที |
| เบรกกระแสตรง | ความถี่เริ่มต้น 0.00 Hz ถึงความถี่สูงสุด เวลา 0.0 ถึง 36.0 วินาที; ปัจจุบัน 0.0% ถึง 100.0% |
| การควบคุมการเขย่าเบา ๆ | ความถี่ JOG 0.00 Hz ถึงความถี่สูงสุด (ค่าเริ่มต้น 5 Hz); อัตราเร่ง/เดเซล 0.0 ถึง 6500.0 วินาที |
| PID ในตัว | ใช่ สำหรับความดัน การไหล หรืออุณหภูมิแบบวงปิดโดยไม่มีตัวควบคุมภายนอก |
| เอวีอาร์ | แรงดันไฟขาออกจะคงที่เมื่อแรงดันไฟฟ้าของกริดผันผวน |

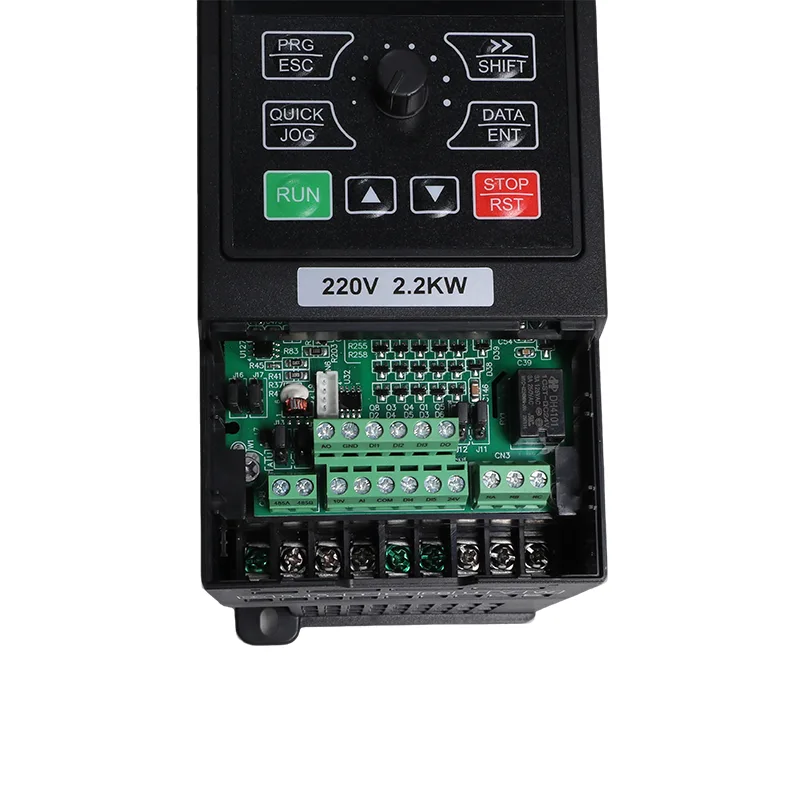

| ขั้วอินพุต | อินพุตดิจิตอล 5 ช่อง DI5 รองรับพัลส์ความเร็วสูงถึง 50 kHz; 1 อินพุตแบบอะนาล็อก 0-10 V หรือ 0-20 mA; อินพุตโพเทนชิโอมิเตอร์แบบปุ่มกด 1 ช่อง |
| ขั้วเอาท์พุท | เอาต์พุตพัลส์ความเร็วสูง 1 ตัวสูงถึง 50 kHz; 1 เอาท์พุทรีเลย์; 1 เอาต์พุตอะนาล็อก 0-20 mA หรือ 0-10 V |
| การสื่อสาร | RS485, Modbus RTU |
| การป้องกัน | การตรวจจับการลัดวงจรของมอเตอร์เมื่อเปิดเครื่อง, การสูญเสียเฟสเอาท์พุต, กระแสไฟเกิน, แรงดันไฟเกิน, แรงดันไฟต่ำ, อุณหภูมิเกิน, โอเวอร์โหลด, โอเวอร์โหลด, ไฟอ่อน |
| อุณหภูมิในการทำงาน | -10°C ถึง 50°C; ลดลง 1% ต่อ 1°C ที่สูงกว่า 40°C |
| อุณหภูมิในการจัดเก็บ | -20°ซ ถึง 60°ซ |
| ความชื้น | ต่ำกว่า 95% RH ไม่มีการควบแน่น |
| ระดับความสูง | ต่ำกว่า 1,000 ม. ลดลง 1% ต่อ 100 ม. จาก 1,000 เป็น 3,000 ม |
| การสั่นสะเทือน | ต่ำกว่า 5.9 ม./วินาที² (0.6 ก.) |
| สิ่งที่แนบมา | IP20 ติดผนังหรือตู้ การติดตั้งแนวตั้ง |
| ระบบจำหน่าย | เทนเนสซี, ทีที |
| อีเอ็มซี/ความปลอดภัย | IEC 61800-3 (C3); IEC 61800-5-1 |
ช่วงกำลังนี้มีไว้สำหรับปั๊มสามเฟสขนาดเล็กและอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์ ซึ่งมีประโยชน์ด้านความเร็วที่ปรับได้ การทำงานของพลังงานแสงอาทิตย์ หรือทั้งสองอย่าง
สำหรับระบบปั๊ม ความเร่งและความหน่วงที่ปรับได้สามารถช่วยจัดการอัตราการสร้างและลดลงของการไหล การตั้งค่าทางลาดที่ถูกต้องจะขึ้นอยู่กับสภาพของปั๊ม งานท่อ และไฮดรอลิก ควรเลือกระหว่างการทดสอบการทำงาน แทนที่จะสันนิษฐานจากกำลังมอเตอร์เพียงอย่างเดียว
การกำหนดค่าอาร์เรย์ที่แนะนำใช้ 18 โมดูลที่ 250 W หรือ 15 โมดูลที่ 300 W ในหนึ่งสตริง อินเวอร์เตอร์รองรับกระแสไฟสูงสุด 900 VDC โดยมีช่วง Voc ที่แนะนำที่ 550–750 VDC และช่วง MPPT ที่ 450–600 VDC ตรวจสอบแรงดันไฟฟ้าวงจรเปิดที่แท้จริงของโมดูลภายใต้สภาวะอุณหภูมิไซต์ก่อนที่จะยืนยันสตริง
ตั้งค่า P8-00 เป็น 1 สำหรับโหมดปั๊มพลังงานแสงอาทิตย์หรือ 0 สำหรับโหมดใช้งานทั่วไป แพลตฟอร์มเดียวกันนี้รวมเอาเครื่องสูบน้ำพลังงานแสงอาทิตย์ที่ใช้ MPPT เข้ากับการควบคุมมอเตอร์ SVC/V/F, PID ในตัวและ Modbus RTU เข้าด้วยกัน ทำให้สามารถรองรับการใช้งานปั๊มหรือเครื่องจักรขนาดเบาที่เหมาะสมได้
P8-10 ถึง P8-14 กำหนดค่าการหยุดและรีสตาร์ทไฟอ่อน การป้องกันการรับน้ำหนักต่ำกว่าและอินพุตระดับน้ำยังสามารถรองรับการป้องกันปั๊มได้เมื่อเดินสายอย่างถูกต้องและกำหนดค่าสำหรับการติดตั้ง
ตัวเครื่องขนาด 171 × 86 × 138 มม. มีน้ำหนักประมาณ 1 กก. PID ในตัว, อินพุตดิจิตอล 5 ช่อง, I/O แบบอะนาล็อก และ RS485 Modbus RTU ให้การควบคุมภายในเครื่องและตัวเลือกการรวม โดยไม่ต้องใช้ตัวควบคุม PID แยกต่างหากสำหรับแอปพลิเคชันแบบวงปิดที่รองรับ
18 โมดูล 250 W (ประเภท 37 V) ในสายเดี่ยว หรือ 15 โมดูล 300 W (ประเภท 45 V) ทั้งสองวางอาร์เรย์ไว้ในช่วงวงจรเปิด 550 ถึง 750 VDC ที่แนะนำ ไม่เกิน 900 VDC ซึ่งเป็นอัตราสูงสุด
ใช่ นั่นคือการตั้งค่านอกระบบปกติ ต่อสายอาเรย์เข้ากับเทอร์มินัล DC และปั๊มไปที่ U, V และ W ตั้งค่า P8-15 เป็น 1 สำหรับการจ่ายพลังงานแสงอาทิตย์ และไดรฟ์จะทำงานเมื่อใดก็ตามที่อาเรย์จ่ายแรงดันไฟฟ้าเพียงพอ
ไม่ใช่ทั้งสองอย่าง. การควบคุมเป็นแบบเวกเตอร์ไร้เซนเซอร์หรือ V/F ทั้งคู่ไม่มีการป้อนกลับ MPPT, การป้องกันการทำงานแห้ง, การป้องกันการรับน้ำหนักเกิน และ PID เสริมสำหรับแรงดันคงที่มีอยู่ในไดรฟ์แล้ว
P8-09 ตั้งค่าขีดจำกัดล่างของความถี่ในการทำงาน 10.00 Hz โดยค่าเริ่มต้น เมื่อรวมกับเกณฑ์แสงอ่อนใน P8-10 นั่นคือสิ่งที่จะหยุดระบบขับเคลื่อนไม่ให้ปั๊มหมุนช้าเกินไปในการเคลื่อนย้ายน้ำ
มากกว่า RS485 ด้วย Modbus RTU ใช่ ความถี่ในการทำงาน แรงดันไฟฟ้าบัส กระแสเอาท์พุต กำลังเอาท์พุต สถานะ DI และ DO และโหมดการจ่ายกระแสทั้งหมดสามารถอ่านได้จากกลุ่มการตรวจสอบ U0 โดยมีโหมดการจ่ายไฟที่ U0-49 แสดงตารางหรือแสงอาทิตย์
ใช่. สัดส่วนขนาดใหญ่ของขนาดนี้จัดส่งในโหมดใช้งานทั่วไป โดยขับเคลื่อนพัดลมเรือนกระจก ปั๊มที่ใช้ในโรงงาน การหมุนเวียนของน้ำหล่อเย็น และคอมเพรสเซอร์ขนาดเล็กโดยใช้แหล่งจ่ายไฟ 380 V โดยไม่มีอาร์เรย์ใดๆ ในไซต์งาน ฮาร์ดแวร์เดียวกัน พารามิเตอร์เดียวกัน โหมดต่างกัน บอกเราว่าคุณต้องการอันไหนเมื่อคุณสั่งซื้อ หน่วยที่ซื้อในโหมดปั๊มพลังงานแสงอาทิตย์จะถูกสลับโดยการตั้งค่า P8-00 เป็น 0
บอกเราถึงคละรุ่นและปริมาณ แล้วเราจะเสนอวันที่จัดส่งเป็นลายลักษณ์อักษรพร้อมราคา การจัดอันดับมาตรฐานและหน่วยที่เป็นแบรนด์ OEM จะไม่จัดส่งตามกำหนดเวลาเดียวกัน เนื่องจากการพิมพ์เคสและฉลากนั้นสร้างขึ้นสำหรับงานศิลปะของคุณ ดังนั้นจึงควรตัดสินใจก่อนสั่งซื้อ
