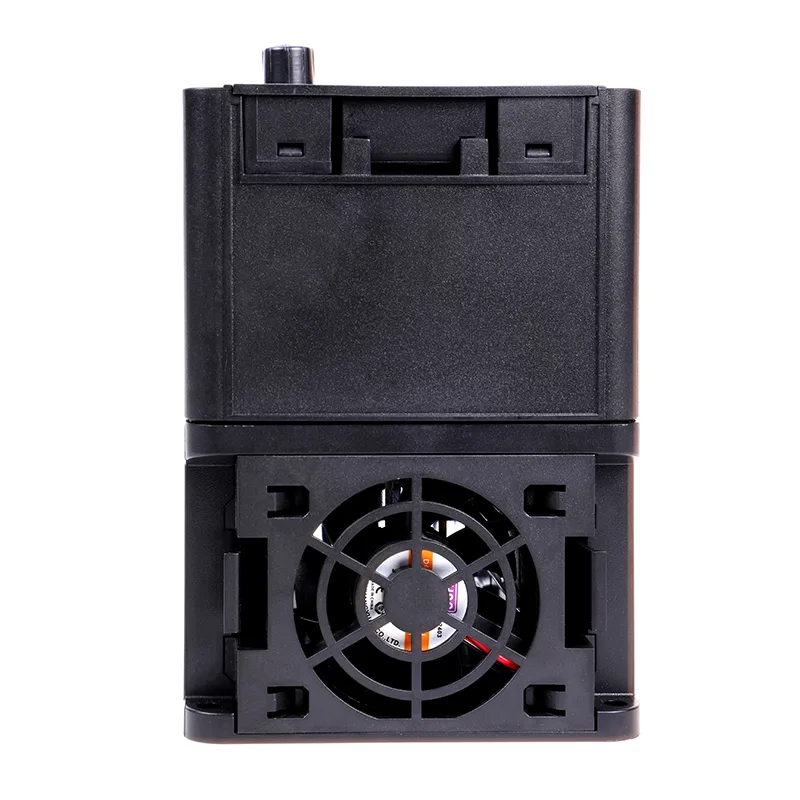

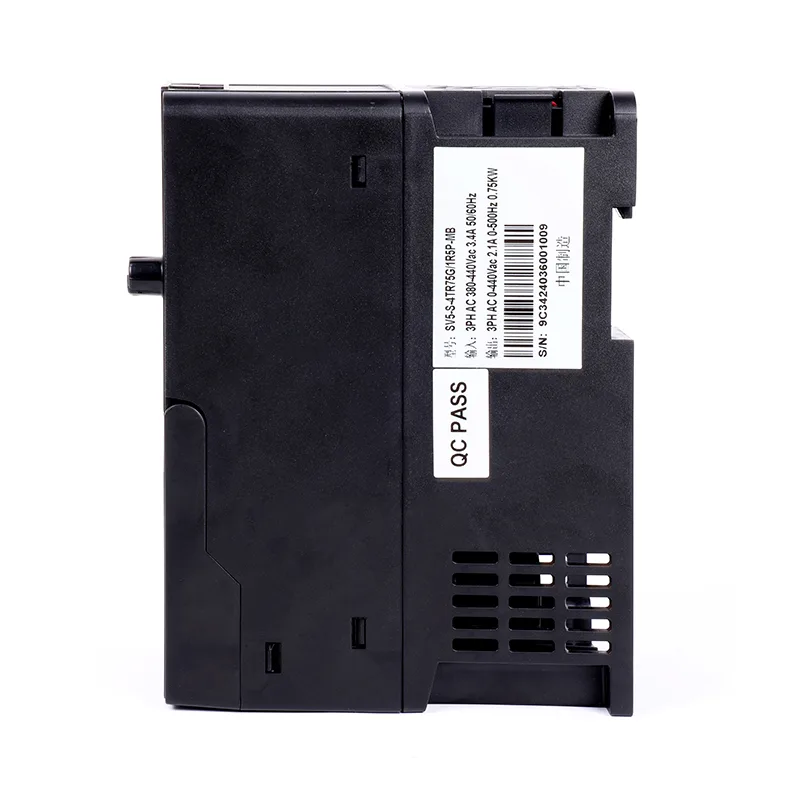

15HP 11kw VFD ปั๊มไดรฟ์ความถี่ VFD

คุณสมบัติหลัก ได้แก่ ความสามารถในการโอเวอร์โหลดสูง เครื่องปฏิกรณ์ DC ในตัวเพื่อลดฮาร์มอนิก อินเทอร์เฟซการสื่อสารที่หลากหลาย และการขยาย I/O ที่กำหนดค่าได้ ตู้สำหรับงานหนักพร้อมระบบระบายความร้อนเสริมช่วยให้การทำงานที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีอุณหภูมิสูง

การผสมผสานความสามารถในการประหยัดพลังงานเข้ากับคุณสมบัติการป้องกันอัจฉริยะ CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD ช่วยเพิ่มเวลาทำงานของระบบให้สูงสุดและประสิทธิภาพการดำเนินงานสำหรับการใช้งานที่ใช้พลังงานขนาดใหญ่

พารามิเตอร์หลักและข้อมูลจำเพาะ

การใช้งานทั่วไป

CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD มอบประสิทธิภาพที่แข็งแกร่งสำหรับอุปกรณ์อุตสาหกรรมหนักที่ต้องการการทำงานต่อเนื่อง:

●  ปั๊มขนาดใหญ่ – ปั๊มจ่ายน้ำหลัก ปั๊มทำความเย็นอุตสาหกรรม

●  พัดลมอุตสาหกรรม – การระบายอากาศในเหมือง พัดลมในโรงงานปูนซีเมนต์ เครื่องดักฝุ่น

●  คอมเพรสเซอร์ – เครื่องอัดอากาศขนาดใหญ่ เครื่องอัดไนโตรเจน

●  เครื่องผสม – เครื่องผสมคอนกรีต เครื่องปฏิกรณ์เคมี เครื่องผสมเยื่อกระดาษ

●  เครื่องหมุนเหวี่ยง – เครื่องหมุนเหวี่ยงน้ำตาล เครื่องหมุนเหวี่ยงน้ำมัน ขวดเหล้า

ด้วยคุณสมบัติการระบายความร้อนเสริมและการลดฮาร์มอนิก ทำให้มั่นใจในการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง

การป้องกันที่แข็งแกร่งและความน่าเชื่อถือ

ซีรีส์ CSIVEI VFD สร้างขึ้นเพื่อให้ทนทานต่อสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง มีกลไกการป้องกันที่หลากหลาย เพื่อให้มั่นใจถึงการทำงานที่ต่อเนื่องและอายุการใช้งานที่ยาวนานขึ้น

การป้องกันมอเตอร์ที่ครอบคลุม – การป้องกันแบบครบวงจรประกอบด้วยการป้องกันแรงดันไฟเกิน แรงดันไฟต่ำ กระแสเกิน อุณหภูมิเกิน การสูญเสียเฟส และการป้องกันการลัดวงจร ไดรฟ์จะตัดการทำงานหรือจำกัดเอาต์พุตโดยอัตโนมัติเพื่อป้องกันความเสียหายที่เกิดกับทั้งไดรฟ์และมอเตอร์ที่เชื่อมต่ออยู่

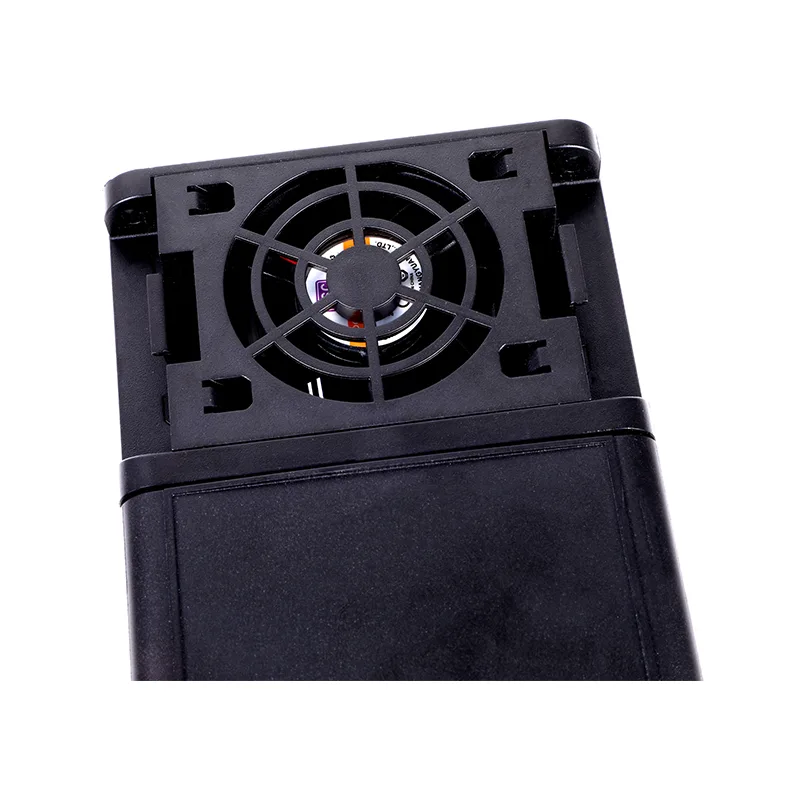

การจัดการระบายความร้อน – การควบคุมพัดลมอัจฉริยะจะปรับการระบายความร้อนตามอุณหภูมิภายในและสภาวะโหลด ลดเสียงรบกวน และยืดอายุการใช้งานของพัดลม รุ่นกำลังสูงมีการออกแบบฮีทซิงค์เสริมแรงเพื่อการกระจายความร้อนที่ดียิ่งขึ้น

การคุ้มครองสิ่งแวดล้อม – ตู้มาตรฐาน IP20 เหมาะสำหรับการติดตั้งแผงควบคุม กล่องเสริม IP40/IP54/IP66 มีให้เลือกใช้สำหรับการใช้งานในสภาพแวดล้อมที่มีฝุ่น ชื้น หรือชะล้าง การเคลือบตามแบบแผนบน PCB ช่วยเพิ่มการป้องกันความชื้นและสิ่งปนเปื้อน

ตัวกรอง EMC ในตัว – รุ่นที่เลือกมีตัวกรองความเข้ากันได้ทางแม่เหล็กไฟฟ้าในตัว ช่วยลดความยุ่งยากในการปฏิบัติตามมาตรฐาน CE และมาตรฐาน EMC อื่นๆ และลดต้นทุนการติดตั้ง

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างการควบคุม V/F และการควบคุมเวกเตอร์?

การควบคุม V/F จะรักษาอัตราส่วนแรงดันไฟฟ้าต่อความถี่คงที่ เหมาะสำหรับพัดลม ปั๊ม และการใช้งานทั่วไปที่การควบคุมความเร็วที่แม่นยำไม่สำคัญ การควบคุมแบบเวคเตอร์จะแยกฟลักซ์และแรงบิดเพื่อให้คุณสามารถควบคุมได้อย่างอิสระ ซึ่งให้แรงบิดสตาร์ทที่สูงขึ้น (สูงถึง 150% ที่ 0.5Hz) และความเร็วที่แม่นยำยิ่งขึ้น เวกเตอร์แบบไร้เซนเซอร์ไม่จำเป็นต้องมีตัวเข้ารหัส เวกเตอร์วงปิดทำได้ และจะเพิ่มความแม่นยำของความเร็วเป็น 0.1% ไดรฟ์ CSIVEI ส่วนใหญ่รองรับทั้งสองอย่าง ดังนั้นคุณจึงสามารถเลือกไดรฟ์ที่เหมาะกับการใช้งานของคุณได้

ฉันจะเลือก VFD ที่เหมาะสมสำหรับมอเตอร์ของฉันได้อย่างไร

บางสิ่งที่ควรพิจารณา:

●  กำลังมอเตอร์—VFD ควรเท่ากันหรือใหญ่กว่าพิกัดมอเตอร์เล็กน้อย

●  แรงดันไฟฟ้าขาเข้า - 230V เฟสเดียวหรือ 400V สามเฟส ตรวจสอบให้แน่ใจว่าตรงกับแหล่งจ่ายไฟของคุณ

●  ประเภทโหลด—โหลดแรงบิดคงที่ เช่น สายพานลำเลียงหรือเครื่องอัดรีด มักจะต้องใช้ขนาด VFD ที่ 100–120% ของกำลังมอเตอร์ โหลดแรงบิดที่แปรผันได้ เช่น พัดลมและปั๊มมักจะใช้ VFD ที่ตรงกับกำลังของมอเตอร์ และยังช่วยประหยัดพลังงานอีกด้วย

●  สภาพแวดล้อม—สำหรับสถานที่ที่มีฝุ่น ชื้น หรือกลางแจ้ง ให้เลือกระดับ IP ที่สูงกว่า (IP40, IP54, IP66) หรือใส่ไดรฟ์ไว้ในกล่องที่มีการป้องกัน

●  การสื่อสาร—หากคุณต้องการพูดคุยกับ PLC หรือ SCADA ให้ตรวจสอบว่าไดรฟ์รองรับโปรโตคอลของคุณ (Modbus RTU เป็นมาตรฐาน; Profibus, Ethernet/IP ฯลฯ เป็นตัวเลือก)

●  CSIVEI ยังมีเครื่องมือปรับขนาดและการสนับสนุนด้านเทคนิค หากคุณต้องการความคิดเห็นที่สอง

ฉันสามารถใช้ VFD อินพุตเฟสเดียวกับมอเตอร์สามเฟสได้หรือไม่

ใช่. ไดรฟ์ 1 เฟส 230V ของ CSIVEI จ่ายไฟสามเฟสอินพุตและเอาต์พุตเฟสเดียวไปยังมอเตอร์ เป็นการตั้งค่าทั่วไปเมื่อมีเฉพาะกำลังไฟเฟสเดียว แต่คุณต้องการประสิทธิภาพและความน่าเชื่อถือของมอเตอร์สามเฟส เพียงตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของมอเตอร์ตรงกับเอาต์พุตของไดรฟ์—230V สามเฟส

ฉันจำเป็นต้องมีตัวต้านทานเบรกภายนอกหรือไม่

มันขึ้นอยู่กับ หากคุณต้องการลดความเร็วลงอย่างรวดเร็วหรือโหลดมีความเฉื่อยสูง เช่น เครื่องหมุนเหวี่ยง เครน รอก หรือเครื่องม้วน คุณจะต้องมีเครื่องดังกล่าว บนไดรฟ์ที่มีชุดเบรกภายใน ตัวต้านทานจะจัดการกับพลังงานที่สร้างใหม่เพื่อหลีกเลี่ยงข้อผิดพลาดของแรงดันไฟฟ้าเกิน และลดระยะเวลาการหยุดให้สั้นลง สำหรับพัดลมและปั๊มที่มีการชะลอตัวช้ากว่า คุณสามารถข้ามขั้นตอนนี้ได้

รองรับโปรโตคอลการสื่อสารใดบ้าง?

ไดรฟ์ CSIVEI ทั้งหมดมาพร้อมกับ Modbus RTU บน RS485 เป็นมาตรฐาน โมดูลเสริมมีให้สำหรับ Profibus DP, Profinet, Ethernet/IP, CANopen และ DeviceNet สิ่งเหล่านี้ช่วยให้คุณทำงานร่วมกับระบบ PLC และ SCADA หลักๆ สำหรับการตรวจสอบระยะไกล การเปลี่ยนแปลงพารามิเตอร์ และการควบคุมแบบรวมศูนย์

ฉันจะตั้งค่าไดรฟ์เป็นครั้งแรกได้อย่างไร

ไดรฟ์ CSIVEI มี Quick Start Wizard ที่จะแนะนำคุณเกี่ยวกับข้อมูลสำคัญต่างๆ ภายในไม่กี่นาที:

ป้อนข้อมูลป้ายชื่อมอเตอร์ (กำลัง แรงดันไฟฟ้า กระแส ความถี่ RPM) เลือกมาโครการใช้งาน (พัดลม/ปั๊ม สายพานลำเลียง แรงบิดคงที่) ตั้งเวลาเร่งความเร็วและการลดความเร็ว เลือกแหล่งความถี่ (แผงปุ่มกด อินพุตแบบอะนาล็อก การสื่อสาร) และเรียกใช้การปรับอัตโนมัติเพื่อปรับการควบคุมมอเตอร์ให้เหมาะสม คู่มือนี้มีรายละเอียดทั้งหมด และแผงปุ่มกดสามารถถอดออกได้ คุณจึงสามารถสั่งงานจากระยะไกลได้หากจำเป็น

มีการป้องกันอะไรบ้างในไดรฟ์?

ไดรฟ์ CSIVEI มีชุดการป้องกันที่มั่นคง: แรงดันไฟฟ้าเกิน แรงดันต่ำ กระแสเกิน การลัดวงจร อุณหภูมิเกิน (ฮีทซิงค์) การสูญเสียเฟสที่อินพุตหรือเอาต์พุต และมอเตอร์โอเวอร์โหลด (โอเวอร์โหลดความร้อนอิเล็กทรอนิกส์ I²t) สิ่งเหล่านี้ช่วยให้สิ่งต่าง ๆ ทำงานได้อย่างน่าเชื่อถือและยืดอายุอุปกรณ์

ฉันสามารถใช้มอเตอร์หลายตัวจาก VFD ตัวเดียวได้หรือไม่

ได้ คุณสามารถใช้งานมอเตอร์หลายตัวแบบขนานจากไดรฟ์ตัวเดียวได้ ตราบใดที่: การดึงกระแสไฟทั้งหมดอยู่ภายในพิกัดเอาท์พุตของไดรฟ์ มอเตอร์แต่ละตัวมีระบบป้องกันความร้อนเกินพิกัดของตัวเอง และคุณกำลังใช้การควบคุม V/F (ไม่แนะนำให้ใช้การควบคุมเวกเตอร์สำหรับการตั้งค่ามอเตอร์หลายตัว) นี่เป็นเรื่องปกติสำหรับแผงพัดลม ส่วนสายพานลำเลียง หรือสถานีปั๊มที่มอเตอร์ทำงานด้วยความเร็วเท่ากันด้วยกัน

ฉันจะแก้ไขข้อผิดพลาดทั่วไปได้อย่างไร

ไดรฟ์แสดงรหัสความผิดปกติบนแผงปุ่มกดเพื่อการวินิจฉัยที่รวดเร็ว:

●  OC (กระแสเกิน) – ตรวจสอบการลัดวงจร ปัญหาการพันของมอเตอร์ หรือเวลาเร่งความเร็วสั้นเกินไป

●  OV (แรงดันไฟฟ้าเกิน) – ตรวจสอบตัวต้านทานเบรก (หากใช้) หรือเวลาลดความเร็วสั้นเกินไป

●  UV (แรงดันต่ำ) – ตรวจสอบกำลังอินพุตและสายไฟ

●  OH (อุณหภูมิสูงเกินไป) – ตรวจสอบพัดลมระบายความร้อน อุณหภูมิโดยรอบ และระยะห่างในการติดตั้ง

●  OL (โอเวอร์โหลด) – ตรวจสอบโหลดของมอเตอร์ เพิ่มเวลาเร่งความเร็ว หรือพิจารณาเพิ่มขนาดชุดขับ

คู่มือนี้มีตารางรหัสข้อบกพร่องแบบเต็มพร้อมขั้นตอนโดยละเอียด หากยังคงมีปัญหาอยู่ ฝ่ายสนับสนุนด้านเทคนิคของ CSIVEI สามารถช่วยได้

VFD ประหยัดพลังงานได้อย่างไร?

สำหรับโหลดแรงบิดแบบแปรผัน เช่น พัดลมและปั๊ม กำลังจะเป็นไปตามกฎอัฟฟินิตี้ ซึ่งเป็นสัดส่วนกับลูกบาศก์ของความเร็ว ความเร็วที่ลดลง 20% จะลดการใช้พลังงานลงประมาณ 50% คุณสมบัติการเพิ่มประสิทธิภาพพลังงานอัตโนมัติ (AEO) ช่วยลดแรงดันไฟฟ้าให้ตรงกับโหลดจริงเพื่อการประหยัดพิเศษ โหมดสลีปยังปิดมอเตอร์ในช่วงเวลาที่มีความต้องการต่ำ ช่วยลดการดึงพลังงานเมื่อไม่ได้ใช้งาน

อายุการใช้งานโดยทั่วไปของ VFD คือเท่าใด และฉันจะดูแลรักษาได้อย่างไร

ด้วยการติดตั้งและเงื่อนไขที่เหมาะสม VFD จึงมีอายุการใช้งาน 10-15 ปี การบำรุงรักษาที่สำคัญ: รักษาความสะอาดของตัวเครื่อง—การสะสมของฝุ่นทำให้ประสิทธิภาพการทำความเย็นลดลง ตรวจสอบพัดลมระบายความร้อน (โดยทั่วไปจะอยู่ได้ 3-7 ปี เปลี่ยนใหม่หากมีเสียงดังหรือเสีย) ตรวจสอบตัวเก็บประจุบัส DC ซึ่งมีอายุมากขึ้นตามเวลาและอุณหภูมิ หากเก็บไดรฟ์ไว้นานกว่าสองปี ให้ปรับสภาพแคปใหม่ก่อนเปิดเครื่อง ตรวจสอบอุณหภูมิโดยรอบ สำรองพารามิเตอร์ไปยังแผงปุ่มกดหรือที่จัดเก็บข้อมูลภายนอกเป็นครั้งคราว การตรวจสอบอย่างรวดเร็วทุกๆ 6-12 เดือนจะช่วยหลีกเลี่ยงเหตุไม่คาดคิด

ฉันสามารถใช้ VFD กลางแจ้งหรือในสภาพแวดล้อมที่มีการชะล้างได้หรือไม่

ไดรฟ์มาตรฐาน IP20 จะต้องอยู่ในแผงที่สะอาดและแห้ง สำหรับสภาพแวดล้อมกลางแจ้งหรือสภาพแวดล้อมที่รุนแรง CSIVEI ให้คะแนน IP ที่สูงกว่า:

●  IP40 – เหมาะสำหรับสถานที่ที่มีฝุ่นมาก เช่น โรงงานทอผ้าหรืองานไม้

●  IP54/IP55 – กันฝุ่นและป้องกันน้ำกระเซ็น; ใช้งานได้กับตู้กลางแจ้งและพื้นที่ชะล้าง

●  IP66 – กันฝุ่นได้เต็มที่และรองรับระบบฉีดน้ำอันทรงพลัง เหมาะสำหรับการแปรรูปอาหาร ล้างรถ หรือใช้กลางแจ้งโดยไม่มีสิ่งห่อหุ้มเพิ่มเติม

●  หากมีก๊าซที่มีฤทธิ์กัดกร่อน แนะนำให้เคลือบตามโครงสร้างบน PCB

VFD มาพร้อมกับการรับประกันและการสนับสนุนทางเทคนิคหรือไม่

ใช่. ไดรฟ์ CSIVEI มาพร้อมกับการรับประกันมาตรฐาน 18 เดือนนับจากวันที่ผลิต (หรือ 12 เดือนนับจากการติดตั้ง ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นภายหลัง) มีตัวเลือกการรับประกันเพิ่มเติมสำหรับการใช้งานที่สำคัญ การสนับสนุนด้านเทคนิคทั่วโลกมีให้บริการผ่านทางอีเมล โทรศัพท์ และแหล่งข้อมูลออนไลน์ รวมถึงคู่มือผู้ใช้ คู่มือแอปพลิเคชัน และซอฟต์แวร์กำหนดค่าทั้งหมด

กรณีลูกค้า : พัดลมระบายอากาศอุตสาหกรรม

โรงงานผลิตเฟอร์นิเจอร์แห่งหนึ่งต้องการการควบคุมการไหลเวียนของอากาศที่แม่นยำสำหรับระบบดักจับฝุ่น การเปิดพัดลมด้วยความเร็วสูงสุดอย่างต่อเนื่องไม่มีประสิทธิภาพและทำให้เกิดเสียงรบกวนมากเกินไป

วิธีแก้ไข: มีการติดตั้ง CSIVEI 18-30kW VFD บนพัดลมดูดอากาศหลัก โดยมีเซ็นเซอร์ความดันคอยตรวจสอบแรงดันท่อเพื่อควบคุมความเร็วของพัดลม

ผลลัพธ์:

●  ความเร็วพัดลมจะปรับโดยอัตโนมัติเพื่อให้ตรงกับความต้องการในการดักจับฝุ่น

●  ประหยัดพลังงาน 45% ระหว่างการทำงานบางส่วน

●  ระดับเสียงลดลง 12 dB ช่วยให้สภาพการทำงานดีขึ้น

●  ลดการสึกหรอทางกลของแบริ่งและสายพานพัดลม

●  ขณะนี้ระบบบรรลุเป้าหมายทั้งการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมและประสิทธิภาพในการดำเนินงาน
