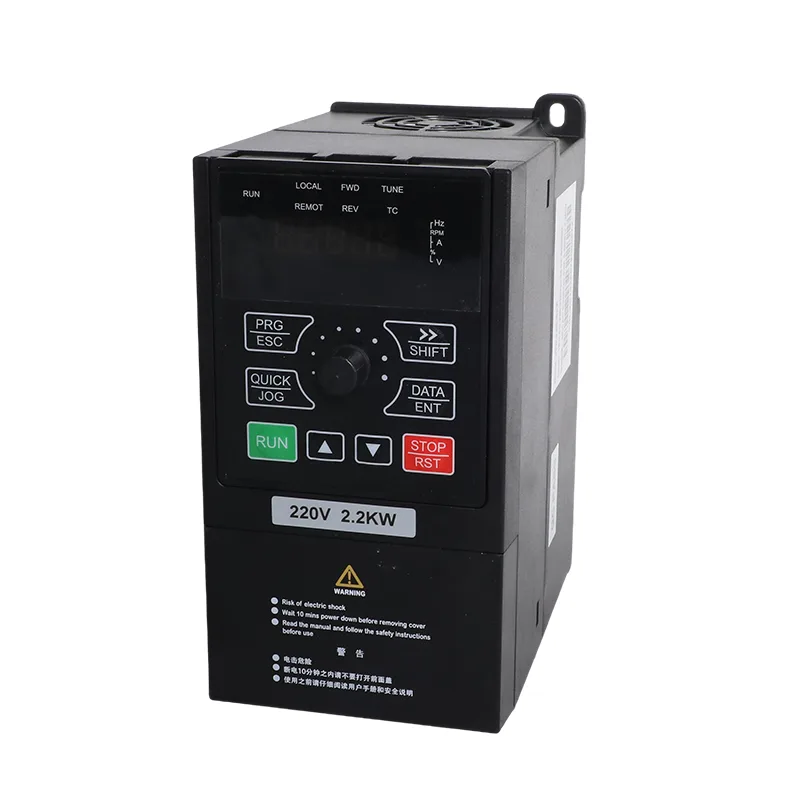

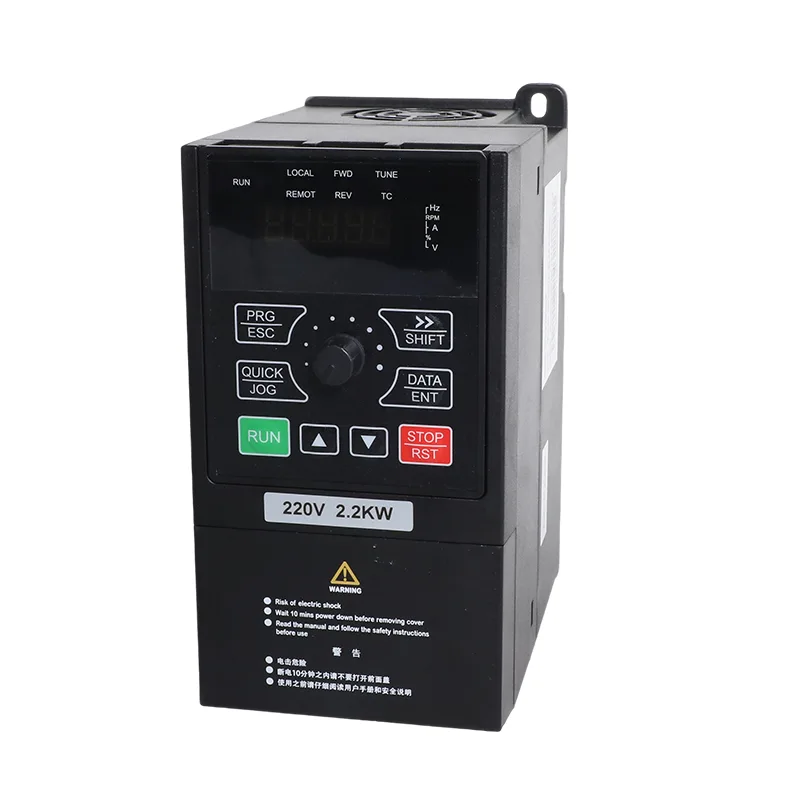

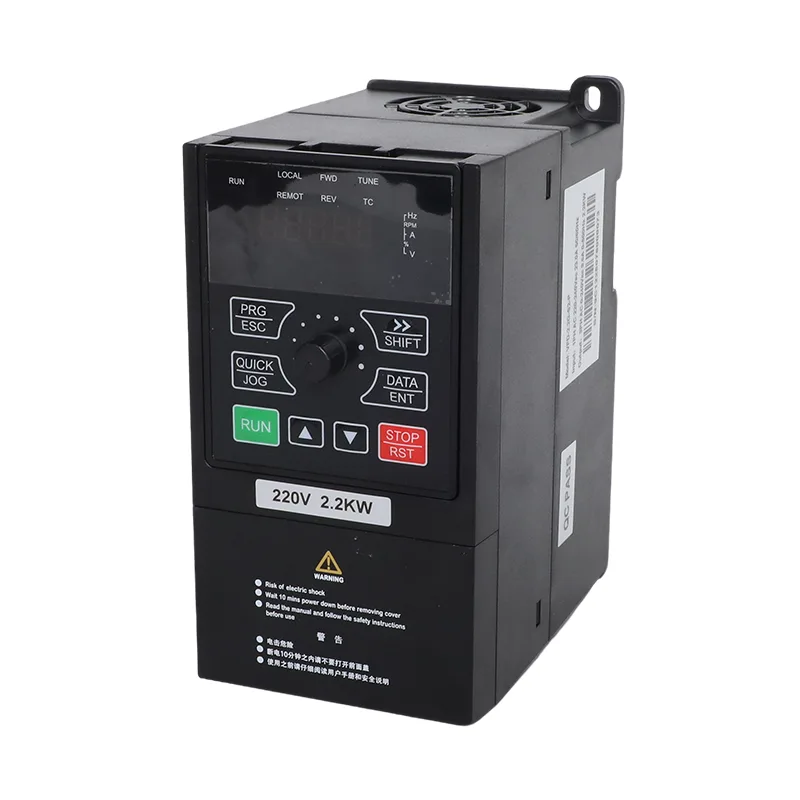

ซีรีส์ CSIVEI iMaster VFD-PC10 ประกอบด้วยรุ่นอินเวอร์เตอร์สามเฟส 15 kW, 18.5 kW และ 22 kW หมายเลขรุ่นที่เกี่ยวข้องคือ VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK และ VFD-PC10-22G-T4-MK กระแสไฟเอาท์พุตที่ระบุไว้คือ 32 A, 37 A และ 45 A ตามลำดับ สำหรับการใช้งานมอเตอร์ที่ตรงตามข้อกำหนดทางไฟฟ้าของไดรฟ์

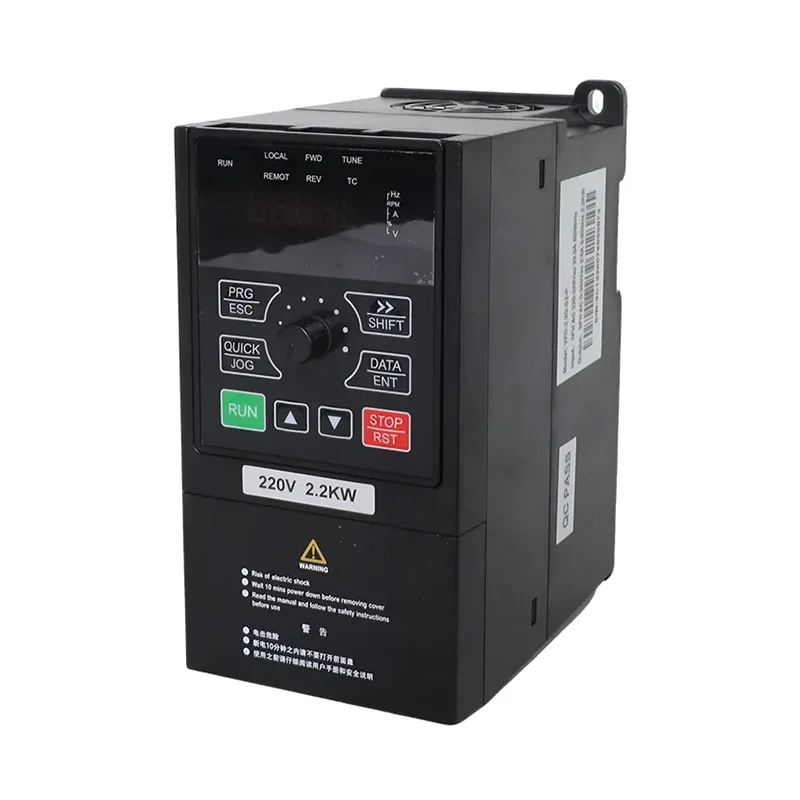

ปั๊มพลังงานแสงอาทิตย์และอินเวอร์เตอร์อเนกประสงค์ VFD ขนาด 15-22kW 3 เฟส 380V รองรับการกำหนดค่าการทำงานสองแบบ: โหมดปั๊มพลังงานแสงอาทิตย์และโหมดอินเวอร์เตอร์อเนกประสงค์ โหมดปั๊มพลังงานแสงอาทิตย์ใช้แผงเซลล์แสงอาทิตย์เป็นแหล่งพลังงาน DC และมีการควบคุม MPPT โหมดใช้งานทั่วไปให้การควบคุมมอเตอร์ความถี่ตัวแปรโดยใช้การควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ (SVC) หรือการควบคุม V/F

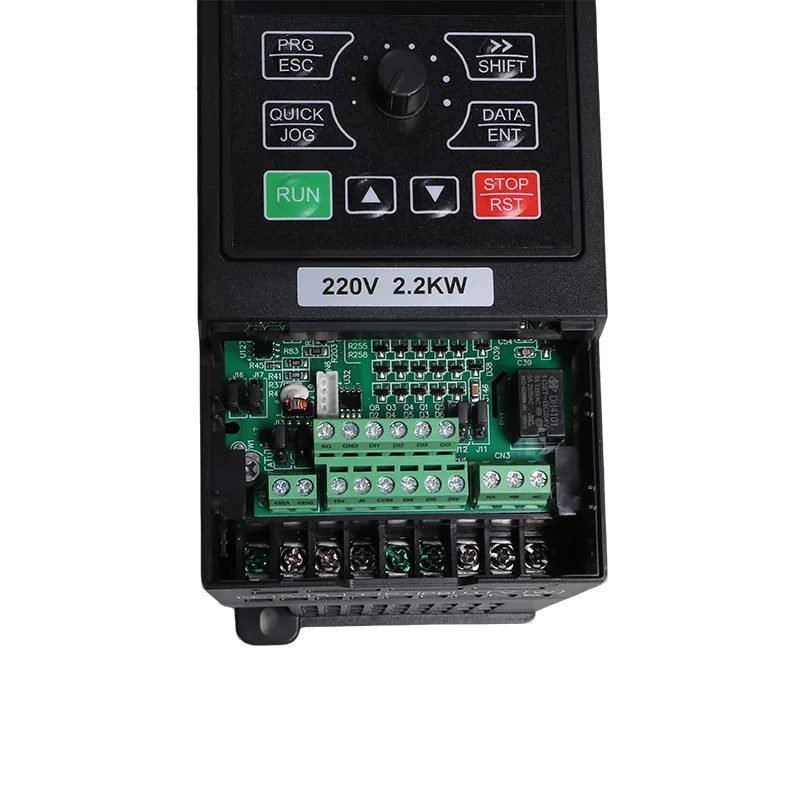

แผนภาพวงจรหลักที่ให้มาสำหรับช่วงกำลังนี้ระบุขั้วต่อ P+ และ PB สำหรับเชื่อมต่อตัวต้านทานการเบรกภายนอก การเชื่อมต่อนี้เกี่ยวข้องเมื่อการใช้งานต้องใช้ตัวต้านทานการเบรกเพื่อควบคุมการชะลอความเร็ว การเลือกตัวต้านทาน การเดินสายไฟ และขีดจำกัดการใช้งานต้องเป็นไปตามเอกสารทางเทคนิคของรุ่นที่เกี่ยวข้อง
| รายการ | VFD-PC10-15G-T4-MK | VFD-PC10-18.5G-T4-MK | VFD-PC10-22G-T4-MK |
| มอเตอร์ที่ใช้งานได้ | 15 กิโลวัตต์ / 20 แรงม้า | 18.5 กิโลวัตต์ / 25 แรงม้า | 22 กิโลวัตต์ / 30 แรงม้า |
| ความจุที่กำหนด | 37 เควีเอ | 44 เควีเอ | 60 เควีเอ |
| กระแสไฟเข้า | 37.9 ก | 46.7 ก | 55.6 ก |
| กระแสไฟขาออก | 32 อ | 37 อ | 45 อ |
| แรงดันไฟฟ้าขาเข้า AC | AC 3 PH 380 โวลต์ (-15%) ถึง 440 โวลต์ (+10%) | ||
| สูงสุด แรงดันไฟฟ้าอินพุตกระแสตรง | 900 โวลท์ดีซี | ||
| ช่วง Voc ที่แนะนำ | 550 ถึง 750 VDC | ||
| ช่วง MPPT ที่แนะนำ | 450 ถึง 600 VDC | ||
| เริ่มต้นช่วงแรงดันไฟฟ้า | 300 ถึง 900 VDC ปรับพารามิเตอร์ได้ | ||
| ขั้วต่อตัวต้านทานเบรก | P+ และ PB ตัวต้านทานภายนอก | ||
| ระดับเสียงรบกวน | สูงสุด 65 เดซิเบลเอ |
ตรวจสอบป้ายชื่อมอเตอร์และกระแสเอาท์พุตที่กำหนดของอินเวอร์เตอร์ก่อนเลือกรุ่น อัตรากิโลวัตต์ของไดรฟ์เพียงอย่างเดียวไม่ได้กำหนดความเหมาะสมสำหรับการทำงานของมอเตอร์หรือปั๊มทุกตัว ตรวจสอบขีดจำกัดทางไฟฟ้าที่เกี่ยวข้องตามเอกสารประกอบสำหรับรุ่นที่แน่นอน
ตารางการกำหนดค่าที่ให้มาจะแสดงปริมาณโมดูลที่แตกต่างกันสำหรับรุ่น 15 kW, 18.5 kW และ 22 kW การจัดเตรียมเหล่านี้ควรถือเป็นการกำหนดค่าอ้างอิงและตรวจสอบกับเอกสารข้อมูลโมดูล PV และเงื่อนไขของไซต์ก่อนการติดตั้ง
| แบบอย่าง | โมดูล 37±1 V, 250 W±5 Wp | โมดูล 45±1 V, 300 W±5 Wp | ||
| โมดูลต่อสตริง | สตริง | โมดูลต่อสตริง | สตริง | |
| VFD-PC10-15G-T4-MK | 18 | 4 | 15 | 4 |
| VFD-PC10-18.5G-T4-MK | 18 | 5 | 15 | 5 |
| VFD-PC10-22G-T4-MK | 18 | 6 | 15 | 6 |
กำลังไฟฟ้าของอาร์เรย์ PV ที่ระบุด้านบนคำนวณจากกำลังไฟและปริมาณของโมดูลที่ระบุ ไม่สามารถทดแทนการออกแบบระบบ PV ที่สมบูรณ์ได้
แรงดันไฟฟ้าอินพุต DC สูงสุดที่ระบุไว้คือ 900 VDC ช่วงแรงดันไฟฟ้าวงจรเปิดที่แนะนำคือ 550–750 VDC และช่วงการทำงาน MPPT ที่แนะนำคือ 450–600 VDC ค่าเหล่านี้อธิบายขีดจำกัดการทำงานที่แตกต่างกัน และไม่ควรใช้สลับกัน
ก่อนที่จะสรุปการจัดเรียงสตริง ให้คำนวณแรงดันไฟฟ้าวงจรเปิดที่คาดหวังโดยใช้ค่าสัมประสิทธิ์ Voc และอุณหภูมิของโมดูลที่เลือก การคำนวณจะต้องคำนึงถึงอุณหภูมิขั้นต่ำที่คาดหวังของไซต์ด้วย ตรวจสอบว่าแรงดันไฟฟ้าสตริงที่คำนวณได้สำหรับสภาพอากาศหนาวเย็นยังคงอยู่ภายในขีดจำกัดอินพุต DC สูงสุดของอินเวอร์เตอร์ และแรงดันไฟฟ้าในการทำงานปกติเหมาะสำหรับช่วง MPPT ที่ระบุ
สายไฟ PV, สายไฟ DC, เครื่องแยกกระแสไฟ, การป้องกันกระแสเกิน, การป้องกันไฟกระชาก และอุปกรณ์ผสมผสานควรได้รับการพิจารณาว่าเป็นส่วนหนึ่งของการติดตั้งโดยรวม อุปกรณ์ที่จำเป็นและพิกัดขึ้นอยู่กับการกำหนดค่าอาเรย์ การจัดสายไฟ เส้นทางสายเคเบิล และข้อกำหนดทางไฟฟ้าที่เกี่ยวข้อง
สำหรับสายขนาน ให้ยืนยันการจัดการตัวรวมและการป้องกันสายที่จำเป็นด้วยคู่มือการติดตั้งอินเวอร์เตอร์และผู้ออกแบบระบบ PV ควรกำหนดข้อกำหนดการป้องกันไฟกระชากจากโครงร่างการติดตั้งและคำแนะนำที่เกี่ยวข้อง อย่าเลือกอุปกรณ์ป้องกัน DC จากกำลังไฟพิกัดของอินเวอร์เตอร์เท่านั้น
| รายการ | ข้อมูลจำเพาะ |
| ความถี่ที่กำหนด | 50/60 เฮิรตซ์ |
| ช่วงความถี่อินพุต | ±5% (47.5 ถึง 63 เฮิรตซ์) |
| แรงดันขาออก | 0 ถึงแรงดันไฟฟ้าขาเข้า |
| ความถี่เอาท์พุต | 0.1 ถึง 500 เฮิรตซ์ |
| ความถี่สูงสุด | 0 ถึง 500 Hz (การควบคุม SVC และ V/F) |
| ความถี่ของผู้ให้บริการ | 0.8 kHz ถึง 8 kHz ปรับอัตโนมัติเพื่อโหลด (รองรับสูงสุด 16 kHz) |
| ความละเอียดความถี่ | การตั้งค่าดิจิตอล 0.01 เฮิรตซ์; การตั้งค่าแบบอะนาล็อก 0.025% ของความถี่สูงสุด |
| โหมดควบคุม | การควบคุมเวกเตอร์แบบไร้เซนเซอร์ (SVC); การควบคุมวี/เอฟ |
| แรงบิดสตาร์ท | 0.5 เฮิรตซ์ / 150% (SVC) |
| ช่วงความเร็ว | 1:100 (สวีซี) |
| ความแม่นยำเสถียรภาพความเร็ว | ±0.5% (SVC) |
| ความจุเกินพิกัด | จัดอันดับปัจจุบัน 150% เป็นเวลา 60 วินาที; 170% เป็นเวลา 12 วินาที; 190% เป็นเวลา 1.5 วินาที |
| เพิ่มแรงบิด | เพิ่มแรงบิดอัตโนมัติ เพิ่มด้วยตนเอง 0.1% ถึง 30.0% |
| เส้นโค้งวี/เอฟ | เส้นโค้งเชิงเส้น หลายจุด และสี่เหลี่ยม (กำลัง 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| การแยก V/F | แยกเต็ม แยกครึ่ง |
| การเร่งความเร็ว/การชะลอตัว | เชิงเส้นหรือเส้นโค้ง S, 0.0 ถึง 6500.0 วินาที |
| เบรกกระแสตรง | ความถี่เริ่มต้น 0.00 Hz ถึงความถี่สูงสุด เวลา 0.0 ถึง 36.0 วินาที; ปัจจุบัน 0.0% ถึง 100.0% |
| การควบคุมการเขย่าเบา ๆ | ความถี่ JOG 0.00 Hz ถึงความถี่สูงสุด (ค่าเริ่มต้น 5 Hz); อัตราเร่ง/เดเซล 0.0 ถึง 6500.0 วินาที |
| PID ในตัว | ใช่ สำหรับความดัน การไหล หรืออุณหภูมิแบบวงปิดโดยไม่มีตัวควบคุมภายนอก |
| เอวีอาร์ | แรงดันไฟขาออกจะคงที่เมื่อแรงดันไฟฟ้าของกริดผันผวน |
| ขั้วอินพุต | อินพุตดิจิตอล 5 ช่อง DI5 รองรับพัลส์ความเร็วสูงถึง 50 kHz; 1 อินพุตแบบอะนาล็อก 0-10 V หรือ 0-20 mA; อินพุตโพเทนชิโอมิเตอร์แบบปุ่มกด 1 ช่อง |
| ขั้วเอาท์พุท | เอาต์พุตพัลส์ความเร็วสูง 1 ตัวสูงถึง 50 kHz; 1 เอาท์พุทรีเลย์; 1 เอาต์พุตอะนาล็อก 0-20 mA หรือ 0-10 V |
| การสื่อสาร | RS485, Modbus RTU |
| การป้องกัน | การตรวจจับการลัดวงจรของมอเตอร์เมื่อเปิดเครื่อง, การสูญเสียเฟสเอาท์พุต, กระแสไฟเกิน, แรงดันไฟเกิน, แรงดันไฟต่ำ, อุณหภูมิเกิน, โอเวอร์โหลด, โอเวอร์โหลด, ไฟอ่อน |
| อุณหภูมิในการทำงาน | -10°C ถึง 50°C; ลดลง 1% ต่อ 1°C ที่สูงกว่า 40°C |
| อุณหภูมิในการจัดเก็บ | -20°ซ ถึง 60°ซ |
| ความชื้น | ต่ำกว่า 95% RH ไม่มีการควบแน่น |
| ระดับความสูง | ต่ำกว่า 1,000 ม. ลดลง 1% ต่อ 100 ม. จาก 1,000 เป็น 3,000 ม |
| การสั่นสะเทือน | ต่ำกว่า 5.9 ม./วินาที² (0.6 ก.) |
| สิ่งที่แนบมา | IP20 ติดผนังหรือตู้ การติดตั้งแนวตั้ง |
| ระบบจำหน่าย | เทนเนสซี, ทีที |
| อีเอ็มซี/ความปลอดภัย | IEC 61800-3 (C3); IEC 61800-5-1 |
โหมดปั๊มพลังงานแสงอาทิตย์มีไว้สำหรับการใช้งานปั๊มที่ขับเคลื่อนโดยแผงเซลล์แสงอาทิตย์ ฟังก์ชั่นการควบคุมที่ระบุไว้ ได้แก่ การติดตามจุดกำลังสูงสุด (MPPT) และตรรกะการป้องกันแสงน้อย
ปริมาณพลังงานที่ปั๊มใช้งานได้ขึ้นอยู่กับการแผ่รังสีแสงอาทิตย์ การกำหนดค่าอาร์เรย์ PV ข้อกำหนดของมอเตอร์ คุณลักษณะของปั๊ม และสภาพของไซต์งาน ดังนั้นอาเรย์จึงต้องได้รับการออกแบบให้เหมาะสมกับขีดจำกัดแรงดันไฟฟ้าของอินเวอร์เตอร์ตลอดจนหน้าที่การส่งน้ำที่จำเป็น
ในกรณีที่จำเป็นต้องมีการสำรองข้อมูลกริดหรือเครื่องกำเนิดไฟฟ้า ให้ยืนยันการจัดเรียงสวิตช์อินพุตและการเดินสายไฟโดยเทียบกับแผนภาพรุ่นที่เกี่ยวข้อง อาจจำเป็นต้องใช้ส่วนประกอบสวิตชิ่งภายนอก ทั้งนี้ขึ้นอยู่กับระบบที่กำหนดค่าไว้ อย่าถือว่าฟังก์ชันการเปลี่ยนแหล่งที่มาทั้งหมดมีอยู่ภายในอินเวอร์เตอร์
โหมดวัตถุประสงค์ทั่วไปให้การควบคุมความถี่ตัวแปรสำหรับอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์ที่เข้ากันได้ ฟังก์ชันที่อยู่ในรายการประกอบด้วยการควบคุม SVC และ V/F, PID, การเร่งความเร็วและลดความเร็วที่ปรับได้ และการสื่อสาร RS485 Modbus RTU
โหมดการทำงานถูกเลือกผ่านพารามิเตอร์ P8-00 ตามการกำหนดค่าที่ให้มา ควรยืนยันโหมดและพารามิเตอร์การควบคุมที่ถูกต้องระหว่างการทดสอบการทำงาน โดยใช้คำแนะนำสำหรับรุ่นและเวอร์ชันเฟิร์มแวร์เฉพาะ
แผนภาพวงจรหลักสำหรับรุ่น 15 kW, 18.5 kW และ 22 kW ระบุขั้วต่อ P+ และ PB สำหรับตัวต้านทานเบรกภายนอก การเชื่อมต่อนี้สามารถเกี่ยวข้องได้เมื่อแอปพลิเคชันต้องการการชะลอความเร็วแบบควบคุม แทนที่จะปล่อยให้มอเตอร์เคลื่อนตัวจนหยุด
ความจำเป็นในการใช้ตัวต้านทานการเบรกขึ้นอยู่กับความเฉื่อยของโหลด ข้อกำหนดในการชะลอความเร็ว และหน้าที่การปฏิบัติงาน ยืนยันข้อมูลจำเพาะของตัวต้านทาน ข้อกำหนดในการเดินสายไฟ และสภาวะการเบรกที่อนุญาตในคู่มือที่เกี่ยวข้องก่อนการติดตั้ง
ข้อมูลจำเพาะทั่วไปที่ให้มาแสดงรายการพิกัดโอเวอร์โหลดระยะสั้นต่อไปนี้:
| ระดับโอเวอร์โหลด | ระยะเวลา |
|---|---|
| 150% ของกระแสไฟฟ้าที่ได้รับการจัดอันดับ | 60 วินาที |
| 170% ของกระแสไฟฟ้าที่ได้รับการจัดอันดับ | 12 วินาที |
| 190% ของกระแสไฟฟ้าที่ได้รับการจัดอันดับ | 1.5 วินาที |
พิกัดเหล่านี้อธิบายความจุโอเวอร์โหลดที่ระบุไว้ พวกเขาไม่ได้รับประกันด้วยตัวเองว่ามอเตอร์บางตัวจะสามารถสตาร์ทได้สำเร็จ การเลือกควรพิจารณาถึงกระแสพิกัดของมอเตอร์ โหลดปั๊ม เวลาเร่งความเร็ว และลำดับการสตาร์ทที่ต้องการ
โหมดการควบคุมที่อยู่ในรายการ ได้แก่ การควบคุมเวกเตอร์แบบไร้เซนเซอร์ (SVC) และการควบคุม V/F ภายใต้ SVC ข้อกำหนดทั่วไปจะแสดงแรงบิดเริ่มต้นที่ 150% ที่ 0.5 Hz ช่วงความเร็ว 1:100 และความแม่นยำเสถียรภาพความเร็วที่ ±0.5%
ฟังก์ชัน PID ในตัวแสดงไว้สำหรับการควบคุมตัวแปรแบบวงปิด เช่น ความดัน การไหล และอุณหภูมิ ต้องกำหนดค่าเซ็นเซอร์ สัญญาณตอบรับ และลำดับการควบคุมที่จำเป็นสำหรับการใช้งานจริง
ฟังก์ชันการป้องกันที่ระบุไว้ ได้แก่:
แหล่งที่ให้มายังแสดงรายการสัญญาณเตือนที่เกี่ยวข้องกับอินพุตพลังงานแสงอาทิตย์อ่อน น้ำเต็มถัง น้ำขาด และมอเตอร์ทำงานต่ำกว่าปกติ ควรตรวจสอบรหัสและความหมายของสัญญาณเตือนกับคู่มือของรุ่นนั้นๆ ก่อนนำไปใช้สำหรับการติดตั้งหรือการแก้ไขปัญหา
ข้อมูลผลิตภัณฑ์ที่ให้มาระบุว่ารุ่น 15 kW, 18.5 kW และ 22 kW ใช้แพลตฟอร์มควบคุมเดียวกัน โดยมีรูปแบบหน้าจอเทอร์มินัลที่สอดคล้องกัน การกำหนดหมายเลขพารามิเตอร์ และการทำงานของแผงปุ่มกดในพิกัดทั้งสาม ยืนยันรายละเอียดการเดินสายไฟและพารามิเตอร์ที่เกี่ยวข้องสำหรับรุ่นที่ให้มาก่อนเริ่มเดินเครื่อง
การสื่อสาร RS485 กับ Modbus RTU ได้รับการระบุเป็นมาตรฐานสำหรับซีรีส์นี้ ค่าการตรวจสอบและการลงทะเบียนการควบคุมที่มีอยู่ควรได้รับการตรวจสอบในแผนผังการลงทะเบียนการสื่อสารสำหรับเวอร์ชันที่เกี่ยวข้อง
ระบบขับเคลื่อนสามารถประเมินสำหรับปั๊มชลประทานที่จ่ายเครือข่ายคลอง เขตชลประทานขนาดใหญ่ หรือระบบน้ำเพื่อการเกษตรอื่นๆ ควรตรวจสอบกระแสของมอเตอร์ การไหลของน้ำที่ต้องการ หัวไดนามิกทั้งหมด การกำหนดค่าอาร์เรย์ PV และข้อกำหนดในการใช้งานรายวันก่อนเลือกรุ่น
สำหรับการรับน้ำดิบ ถ่ายโอนไปยังสถานบำบัด หรือจ่ายไปยังอ่างเก็บน้ำ การเลือกควรคำนึงถึงหน้าที่ของปั๊ม ข้อมูลมอเตอร์ ข้อกำหนดในการควบคุม และความพร้อมของแหล่งพลังงานที่ต้องการ
ในการใช้งานเหมืองและน้ำในบ่อ ให้ยืนยันพิกัดมอเตอร์ปั๊ม ความแปรผันของโหลดที่คาดหวัง ระยะเวลาการทำงานที่ต้องการ และเงื่อนไขการติดตั้ง อินเวอร์เตอร์ต้องตรงกับข้อกำหนดของมอเตอร์และไซต์งานจริง
สำหรับฟาร์มปลาและกุ้งที่มีข้อกำหนดในการแลกเปลี่ยนน้ำเป็นประจำ ระบบขับเคลื่อนสามารถพิจารณาให้ใช้กับอุปกรณ์สูบน้ำที่เข้ากันได้ การออกแบบระบบควรคำนึงถึงปริมาณน้ำที่ต้องการ กำหนดการสูบน้ำ และพลังงานแสงอาทิตย์หรือไฟฟ้ากระแสสลับที่มีอยู่
ในโหมดการใช้งานทั่วไป สามารถประเมินชุดขับเคลื่อนสำหรับการถ่ายโอนน้ำทางอุตสาหกรรม วงจรทำความเย็น และน้ำในกระบวนการผลิตที่เข้ากันได้ ซึ่งต้องใช้การควบคุมมอเตอร์ความถี่ตัวแปร
รูปแบบการใช้งานทั่วไปสามารถพิจารณาได้สำหรับพัดลม โบลเวอร์ และอุปกรณ์ขับเคลื่อนมอเตอร์อื่นๆ ที่เข้ากันได้ ยืนยันคุณลักษณะโหลด ข้อมูลมอเตอร์ ข้อกำหนดในการชะลอความเร็ว และความจำเป็นใดๆ สำหรับตัวต้านทานการเบรกภายนอก ก่อนที่จะเลือกรุ่น
ตรวจสอบป้ายชื่อมอเตอร์เพื่อดูกำลังพิกัด กระแส แรงดันไฟฟ้า และความถี่ เปรียบเทียบกระแสไฟพิกัดของมอเตอร์กับกระแสเอาท์พุตของรุ่นที่เลือก และประเมินข้อกำหนดโหลดและความเร่งก่อนที่จะยืนยันพิกัดอินเวอร์เตอร์
ในกรณีที่จำเป็นต้องมีการควบคุมการชะลอความเร็ว ให้ประเมินว่าตัวต้านทานเบรกภายนอกเหมาะสมกับการใช้งานหรือไม่ ตรวจสอบพิกัดตัวต้านทาน การจัดเรียงขั้วต่อ สายไฟ และขีดจำกัดการเบรกโดยเทียบกับเอกสารประกอบเฉพาะรุ่น
แหล่งกำเนิดที่ให้มาจะระบุคำแนะนำเอาท์พุตเครื่องปฏิกรณ์สำหรับการติดตั้งปั๊มที่สายเคเบิลขับเคลื่อนถึงมอเตอร์ยาวเกิน 50 ม. ตรวจสอบคู่มือที่เกี่ยวข้องเพื่อดูคำแนะนำเกี่ยวกับความยาวสายเคเบิล ข้อกำหนดของเครื่องปฏิกรณ์ และเงื่อนไขการติดตั้ง พิจารณาฉนวนของมอเตอร์และการจัดวางสายเคเบิลเมื่อประเมินการเชื่อมต่อเอาต์พุต
ตรวจสอบการออกแบบอาร์เรย์ การจัดเรียงสายคู่ขนาน ตัวแยกกระแสตรง การป้องกันกระแสเกิน อุปกรณ์ตัวรวม และข้อกำหนดการป้องกันไฟกระชาก อุปกรณ์และพิกัดที่เหมาะสมควรเป็นไปตามคู่มืออินเวอร์เตอร์ การออกแบบ PV และมาตรฐานทางไฟฟ้าที่เกี่ยวข้อง
อุณหภูมิในการทำงานที่ระบุไว้คือ -10°C ถึง 50°C โดยมีข้อกำหนดการลดพิกัด 1% ต่อ 1°C ที่สูงกว่า 40°C การแนะนำระดับความสูงที่ระบุไว้จำเป็นต้องลดพิกัด 1% ต่อ 100 ม. จาก 1,000 ม. ถึง 3,000 ม. ยืนยันข้อกำหนดการติดตั้งที่เกี่ยวข้องสำหรับรุ่นจริง รวมถึงข้อกำหนดเพิ่มเติมใดๆ ที่ระดับความสูงที่สูงกว่า
กำหนดค่าข้อมูลมอเตอร์ แหล่งคำสั่ง โหมดควบคุม และการตั้งค่าความเร่งหรือการลดความเร็วตามคำแนะนำของรุ่น คำถามที่พบบ่อยที่ให้มาจะระบุพารามิเตอร์ F3-00 ถึง F3-04 สำหรับข้อมูลมอเตอร์ และแนะนำให้ปรับอัตโนมัติก่อนการทำงานครั้งแรก ปฏิบัติตามคู่มือของรุ่นจริงสำหรับขั้นตอนการทดสอบการใช้งานที่สมบูรณ์
แผนภาพวงจรหลักที่ให้มาระบุขั้วต่อ P+ และ PB สำหรับเชื่อมต่อตัวต้านทานเบรกภายนอกในรุ่น 15 kW, 18.5 kW และ 22 kW การจำเป็นต้องใช้ตัวต้านทานหรือไม่นั้นขึ้นอยู่กับข้อกำหนดด้านโหลด ความเฉื่อย และการชะลอความเร็ว สำหรับพิกัดกำลังอื่นๆ ให้ตรวจสอบโครงร่างขั้วต่อและข้อกำหนดของตัวต้านทานเบรกก่อนสั่งซื้อ
ความเหมาะสมจะต้องได้รับการประเมินโดยใช้กระแสไฟฟ้าที่กำหนดของมอเตอร์ ข้อกำหนดในการสตาร์ท โหลดของปั๊ม และความเร่ง แรงบิดเริ่มต้น SVC ที่ระบุไว้คือ 150% ที่ 0.5 Hz และพิกัดโอเวอร์โหลดซีรีส์คือ 150% ของกระแสพิกัดเป็นเวลา 60 วินาที ตัวเลขเหล่านี้ไม่รับประกันความเข้ากันได้กับปั๊มจุ่มทุก ๆ 22 kW กำหนดค่าข้อมูลป้ายชื่อมอเตอร์และปฏิบัติตามคำแนะนำในการปรับแต่งอัตโนมัติและการทดสอบการใช้งานที่เกี่ยวข้อง
ข้อมูลการติดตั้งที่ให้มานั้นต้องใช้เบรกเกอร์พิกัด DC ที่อินพุต PV, กล่องรวม PV ที่รวมสายคู่ขนาน และอุปกรณ์ป้องกันไฟกระชาก Type II สำหรับเงื่อนไขระยะทางอาเรย์ที่ระบุ ยืนยันข้อกำหนดการจัดระดับตำแหน่งและระยะห่างของอุปกรณ์ที่แน่นอนโดยเทียบกับคู่มือการติดตั้งและการออกแบบระบบ PV ก่อนเริ่มเดินเครื่อง
การลดพิกัดอุณหภูมิที่ระบุไว้คือ 1% สำหรับทุก ๆ 1°C ที่สูงกว่า 40°C โดยมีช่วงอุณหภูมิในการทำงานอยู่ที่ -10°C ถึง 50°C การลดระดับความสูงที่ระบุไว้คือ 1% ต่อ 100 ม. จาก 1,000 ม. ถึง 3,000 ม. แหล่งที่มาที่ให้มายังระบุข้อกำหนดของหม้อแปลงแยกที่สูงกว่า 2000 ม. ตรวจสอบข้อกำหนดนี้และเงื่อนไขในคู่มือรุ่นที่แน่นอนก่อนการติดตั้ง
RS485 Modbus RTU ถูกระบุว่าเป็นอินเทอร์เฟซการสื่อสาร แหล่งที่มาที่ให้มาจะระบุกลุ่มการตรวจสอบ U0 ซึ่งรวมถึงกระแสเอาท์พุต กำลังเอาท์พุต แรงดันบัส สถานะอินพุตและเอาต์พุตดิจิตัล และโหมดการจ่ายที่ U0-49 ยืนยันแผนที่รีจิสเตอร์และข้อมูลที่มีอยู่สำหรับเวอร์ชันเฟิร์มแวร์ที่ให้มาก่อนที่จะรวมเข้าด้วยกัน
ข้อมูลผลิตภัณฑ์ที่ให้มาจะระบุโหมดปั๊มพลังงานแสงอาทิตย์และโหมดการใช้งานทั่วไปเป็นตัวเลือกการกำหนดค่า ฟังก์ชันการใช้งานทั่วไปประกอบด้วยการควบคุม SVC หรือ V/F, PID และ Modbus RTU ในขณะที่รุ่น 15 kW ถึง 22 kW ยังมีขั้วต่อ P+ และ PB ที่ระบุสำหรับตัวต้านทานเบรกภายนอก พารามิเตอร์ P8-00 ถูกระบุเป็นพารามิเตอร์การเลือกโหมดในวัสดุที่ให้มา ยืนยันการตั้งค่าที่ถูกต้องและขั้นตอนการแปลงที่อนุญาตในคู่มือเฉพาะรุ่น
ข้อมูลผลิตภัณฑ์ที่ให้มาระบุว่าพิกัดทั้งสามมีแพลตฟอร์มการควบคุมร่วมกัน รวมถึงการกำหนดหมายเลขพารามิเตอร์ที่สอดคล้องกัน การทำงานของแผงปุ่มกด และรูปแบบการวางแผงหน้าจอเทอร์มินัล กระแสไฟฟ้าและกำลังไฟที่กำหนดจะแตกต่างกันไปในแต่ละรุ่น ดังนั้นการเลือกและการเดินสายไฟจะต้องเป็นไปตามข้อกำหนดและแผนผังสำหรับหน่วยที่แน่นอน
