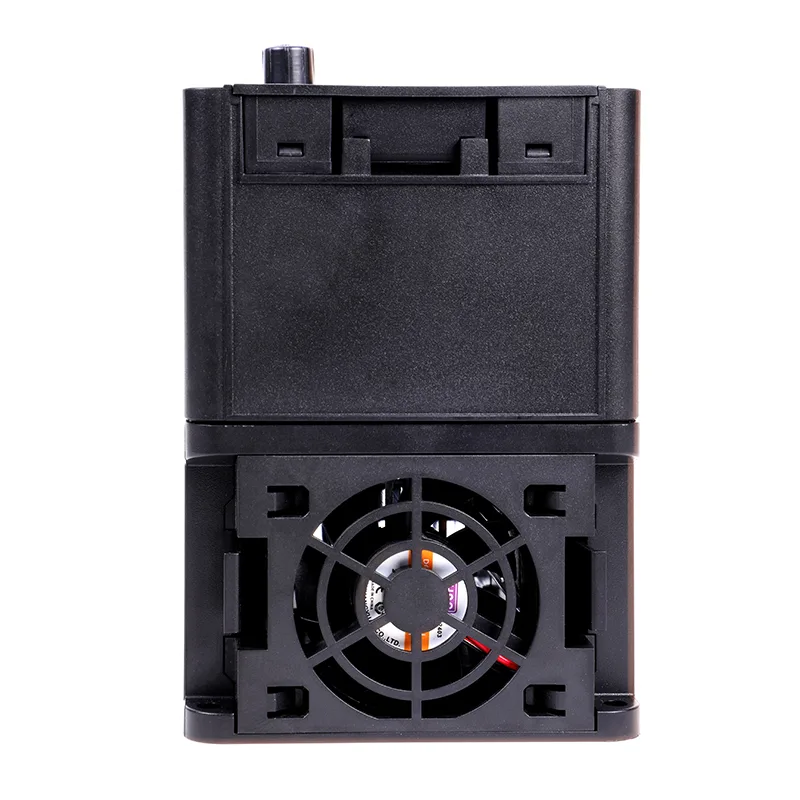

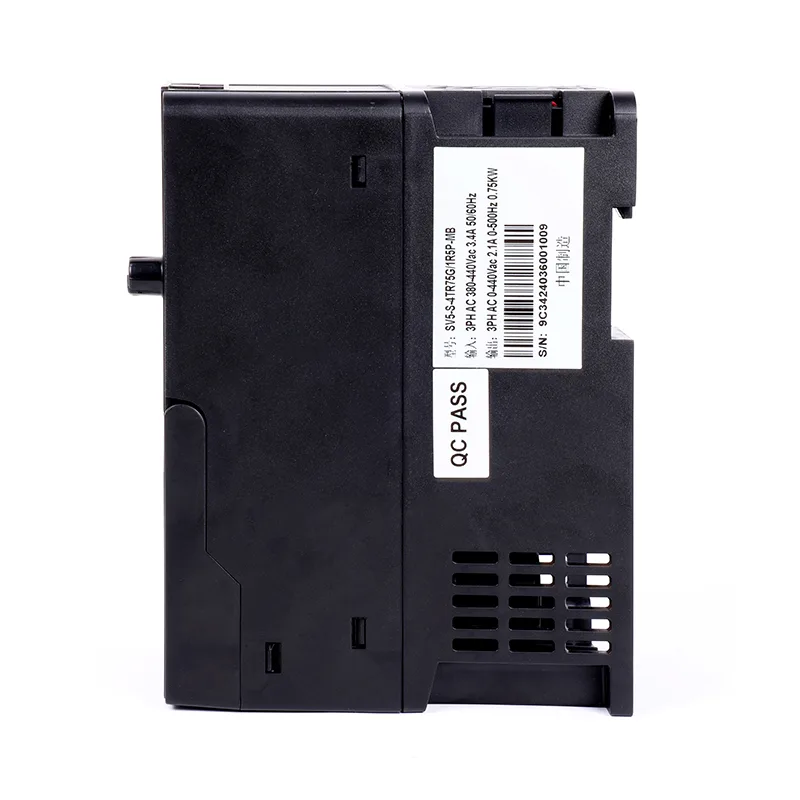

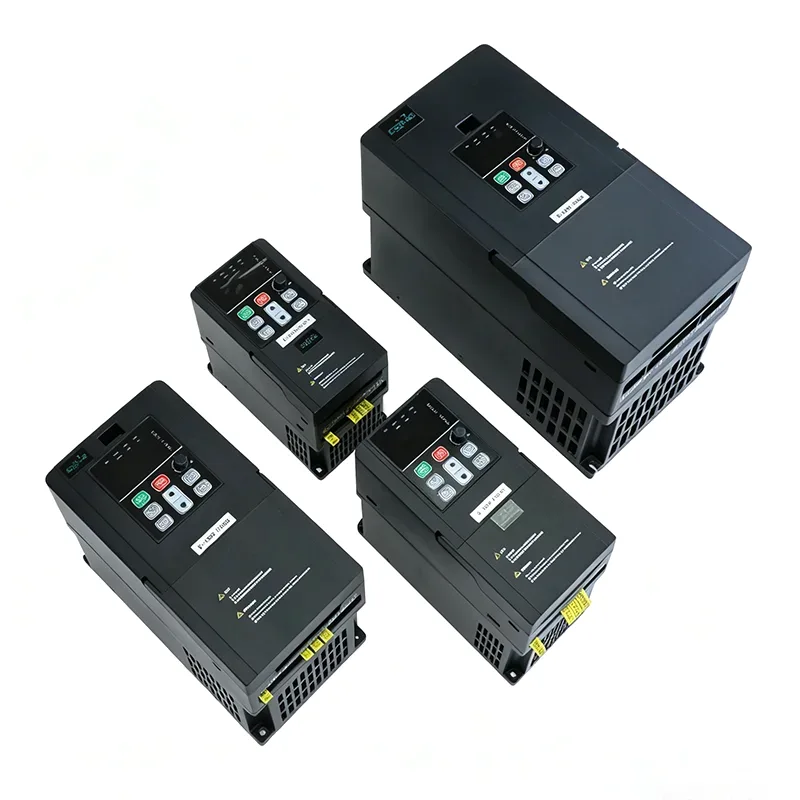

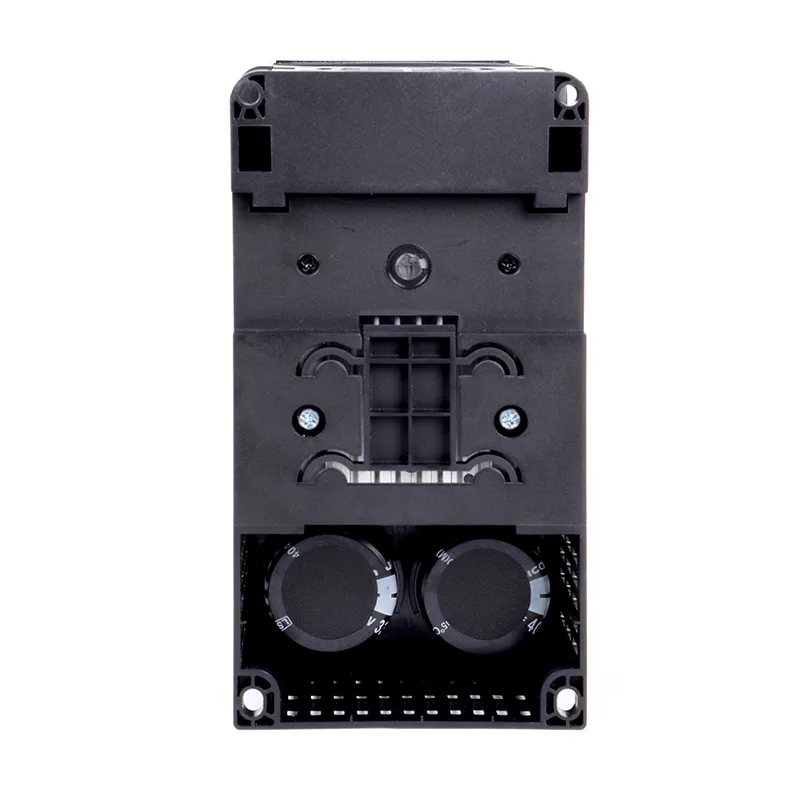

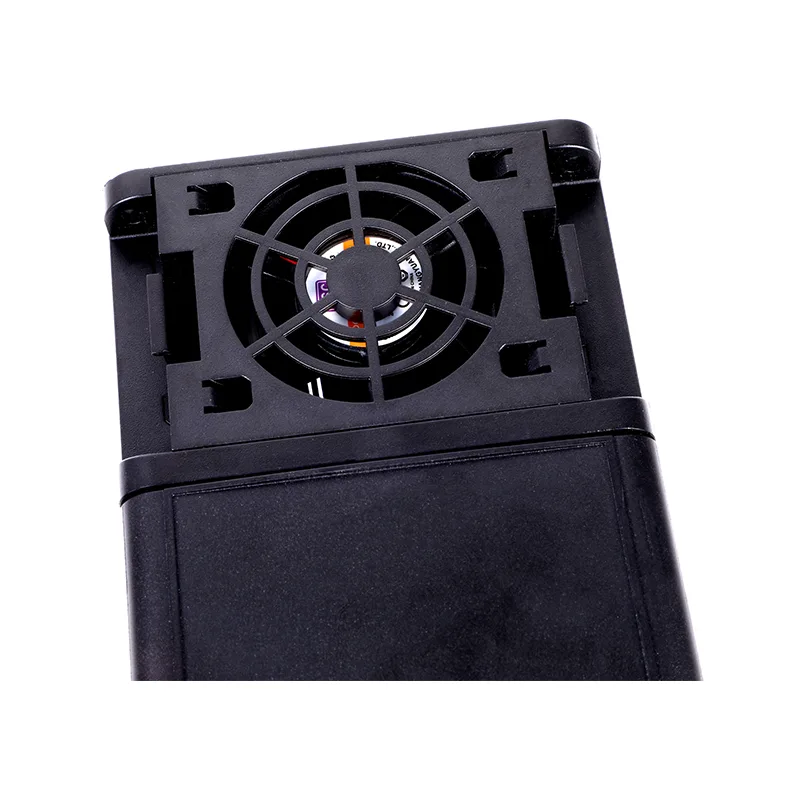

40HP 30kw 3 เฟส 380V VFD ไดรฟ์ AC

นำเสนอการควบคุมเวกเตอร์ขั้นสูงพร้อมแรงบิดเริ่มต้นสูง ตัวกรอง EMI ในตัว ระบบระบายความร้อนสำรอง และตัวเลือกการสื่อสารที่ครอบคลุม รวมถึง Ethernet/IP และ Profinet กล่องหุ้ม IP20/IP21 ที่ทนทานพร้อมบัสบาร์เสริมช่วยให้การทำงานมีความเสถียรในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูงสุด

ด้วยการจัดการพลังงานอัจฉริยะและความสามารถในการวินิจฉัยที่ครอบคลุม ไดรฟ์ AC VFD CSIVEI 40HP 30kw 3 เฟส 380V มอบกำลังและความแม่นยำที่จำเป็นสำหรับกระบวนการทางอุตสาหกรรมที่สำคัญ

พารามิเตอร์หลักและข้อมูลจำเพาะ

การใช้งานทั่วไป

ไดรฟ์ AC VFD CSIVEI 40HP 30kw 3 เฟส 380V สร้างขึ้นสำหรับการใช้งานด้านอุตสาหกรรมและโครงสร้างพื้นฐานกำลังสูง:

●  ปั๊มแรงดันสูง – โรงงานแยกเกลือ ปั๊มท่อ ระบบไฮดรอลิก

●  คอมเพรสเซอร์ขนาดใหญ่ – สถานีอากาศอุตสาหกรรม เครื่องอัดแก๊ส

●  สายพานลำเลียงการทำเหมืองแร่ – สายพานลำเลียงทางไกล ระบบขนถ่ายแร่

●  เครื่องทำความเย็นแบบแรงเหวี่ยง – ระบบ HVAC ขนาดใหญ่ การทำความเย็นแบบเขต

●  เครื่องม้วนและเครื่องม้วน - โรงงานกระดาษ การม้วนสิ่งทอ การดึงลวด

อัลกอริธึมการประหยัดพลังงานและคุณลักษณะการบำรุงรักษาเชิงคาดการณ์ช่วยลดต้นทุนรวมในการเป็นเจ้าของ

ประสิทธิภาพการใช้พลังงานและการประหยัดต้นทุน

ซีรีส์ CSIVEI VFD ช่วยให้โรงงานอุตสาหกรรมลดการใช้พลังงานและต้นทุนการดำเนินงานผ่านการควบคุมมอเตอร์อัจฉริยะและคุณสมบัติการเพิ่มประสิทธิภาพพลังงาน

การเพิ่มประสิทธิภาพพลังงานอัตโนมัติ (AEO)– ชุดขับเคลื่อนจะตรวจสอบโหลดมอเตอร์อย่างต่อเนื่อง และปรับแรงดันและกระแสโดยอัตโนมัติเพื่อให้ตรงกับความต้องการที่แท้จริง คุณสมบัตินี้สามารถลดการใช้พลังงานลงได้ 20-50% ในการใช้งานแรงบิดแบบแปรผัน เช่น พัดลมและปั๊ม

โหมดสลีป– เมื่อความต้องการของระบบต่ำกว่าเกณฑ์ที่ตั้งไว้ ระบบขับเคลื่อนจะหยุดมอเตอร์โดยอัตโนมัติเพื่อลดการใช้พลังงานที่ไม่ได้ใช้งาน เมื่อความต้องการกลับมา ไดรฟ์จะรีสตาร์ทได้อย่างราบรื่น

ตัวควบคุมพีไอดี– การควบคุม PID ในตัวช่วยให้สามารถควบคุมความดัน การไหล หรืออุณหภูมิได้อย่างแม่นยำโดยไม่ต้องใช้ตัวควบคุมภายนอก ทำให้มั่นใจได้ว่าระบบจะทำงานที่จุดประสิทธิภาพสูงสุด

การตรวจสอบพลังงาน– การแสดงผลกระแสมอเตอร์ แรงดันไฟฟ้า กำลัง และการใช้พลังงานแบบเรียลไทม์ ช่วยให้ผู้ปฏิบัติงานติดตามการใช้พลังงานและระบุโอกาสในการเพิ่มประสิทธิภาพได้

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างการควบคุม V/F และการควบคุมเวกเตอร์?

การควบคุม V/F จะรักษาอัตราส่วนแรงดันไฟฟ้าต่อความถี่คงที่ เหมาะสำหรับพัดลม ปั๊ม และการใช้งานทั่วไปที่การควบคุมความเร็วที่แม่นยำไม่สำคัญ การควบคุมแบบเวคเตอร์จะแยกฟลักซ์และแรงบิดเพื่อให้คุณสามารถควบคุมได้อย่างอิสระ ซึ่งให้แรงบิดสตาร์ทที่สูงขึ้น (สูงถึง 150% ที่ 0.5Hz) และความเร็วที่แม่นยำยิ่งขึ้น เวกเตอร์แบบไร้เซนเซอร์ไม่จำเป็นต้องมีตัวเข้ารหัส เวกเตอร์วงปิดทำได้ และจะเพิ่มความแม่นยำของความเร็วเป็น 0.1% ไดรฟ์ CSIVEI ส่วนใหญ่รองรับทั้งสองอย่าง ดังนั้นคุณจึงสามารถเลือกไดรฟ์ที่เหมาะกับการใช้งานของคุณได้

ฉันจำเป็นต้องมีตัวต้านทานเบรกภายนอกหรือไม่

มันขึ้นอยู่กับ หากคุณต้องการลดความเร็วลงอย่างรวดเร็วหรือโหลดมีความเฉื่อยสูง เช่น เครื่องหมุนเหวี่ยง เครน รอก หรือเครื่องม้วน คุณจะต้องมีเครื่องดังกล่าว บนไดรฟ์ที่มีชุดเบรกภายใน ตัวต้านทานจะจัดการกับพลังงานที่สร้างใหม่เพื่อหลีกเลี่ยงข้อผิดพลาดของแรงดันไฟฟ้าเกิน และลดระยะเวลาการหยุดให้สั้นลง สำหรับพัดลมและปั๊มที่มีการชะลอตัวช้ากว่า คุณสามารถข้ามขั้นตอนนี้ได้

รองรับโปรโตคอลการสื่อสารใดบ้าง?

ไดรฟ์ CSIVEI ทั้งหมดมาพร้อมกับ Modbus RTU บน RS485 เป็นมาตรฐาน โมดูลเสริมมีให้สำหรับ Profibus DP, Profinet, Ethernet/IP, CANopen และ DeviceNet สิ่งเหล่านี้ช่วยให้คุณทำงานร่วมกับระบบ PLC และ SCADA หลักๆ สำหรับการตรวจสอบระยะไกล การเปลี่ยนแปลงพารามิเตอร์ และการควบคุมแบบรวมศูนย์

ฉันจะตั้งค่าไดรฟ์เป็นครั้งแรกได้อย่างไร

เราขับเคลื่อนด้วยวิซาร์ดการเริ่มต้นอย่างรวดเร็วที่จะแนะนำคุณเกี่ยวกับสิ่งสำคัญต่างๆ ภายในไม่กี่นาที:

ป้อนข้อมูลป้ายชื่อมอเตอร์ (กำลัง แรงดันไฟฟ้า กระแส ความถี่ RPM) เลือกมาโครการใช้งาน (พัดลม/ปั๊ม สายพานลำเลียง แรงบิดคงที่) ตั้งเวลาเร่งความเร็วและการลดความเร็ว เลือกแหล่งความถี่ (แผงปุ่มกด อินพุตแบบอะนาล็อก การสื่อสาร) และเรียกใช้การปรับอัตโนมัติเพื่อปรับการควบคุมมอเตอร์ให้เหมาะสม คู่มือนี้มีรายละเอียดทั้งหมด และแผงปุ่มกดสามารถถอดออกได้ คุณจึงสามารถสั่งงานจากระยะไกลได้หากจำเป็น

มีการป้องกันอะไรบ้างในไดรฟ์?

ไดรฟ์ CSIVEI มีชุดการป้องกันที่มั่นคง: แรงดันไฟฟ้าเกิน แรงดันต่ำ กระแสเกิน การลัดวงจร อุณหภูมิเกิน (ฮีทซิงค์) การสูญเสียเฟสที่อินพุตหรือเอาต์พุต และมอเตอร์โอเวอร์โหลด (โอเวอร์โหลดความร้อนอิเล็กทรอนิกส์ I²t) สิ่งเหล่านี้ช่วยให้สิ่งต่าง ๆ ทำงานได้อย่างน่าเชื่อถือและยืดอายุอุปกรณ์

ฉันสามารถใช้มอเตอร์หลายตัวจาก VFD ตัวเดียวได้หรือไม่

ได้ คุณสามารถใช้งานมอเตอร์หลายตัวแบบขนานจากไดรฟ์ตัวเดียวได้ ตราบใดที่: การดึงกระแสไฟทั้งหมดอยู่ภายในพิกัดเอาท์พุตของไดรฟ์ มอเตอร์แต่ละตัวมีระบบป้องกันความร้อนเกินพิกัดของตัวเอง และคุณกำลังใช้การควบคุม V/F (ไม่แนะนำให้ใช้การควบคุมเวกเตอร์สำหรับการตั้งค่ามอเตอร์หลายตัว) นี่เป็นเรื่องปกติสำหรับแผงพัดลม ส่วนสายพานลำเลียง หรือสถานีปั๊มที่มอเตอร์ทำงานด้วยความเร็วเท่ากันด้วยกัน

ฉันจะแก้ไขข้อผิดพลาดทั่วไปได้อย่างไร

ไดรฟ์แสดงรหัสความผิดปกติบนแผงปุ่มกดเพื่อการวินิจฉัยที่รวดเร็ว:

●  OC (กระแสเกิน) – ตรวจสอบการลัดวงจร ปัญหาการพันของมอเตอร์ หรือเวลาเร่งความเร็วสั้นเกินไป

●  OV (แรงดันไฟฟ้าเกิน) – ตรวจสอบตัวต้านทานเบรก (หากใช้) หรือเวลาลดความเร็วสั้นเกินไป

●  UV (แรงดันต่ำ) – ตรวจสอบกำลังอินพุตและสายไฟ

●  OH (อุณหภูมิสูงเกินไป) – ตรวจสอบพัดลมระบายความร้อน อุณหภูมิโดยรอบ และระยะห่างในการติดตั้ง

●  OL (โอเวอร์โหลด) – ตรวจสอบโหลดของมอเตอร์ เพิ่มเวลาเร่งความเร็ว หรือพิจารณาเพิ่มขนาดชุดขับ

คู่มือนี้มีตารางรหัสข้อบกพร่องแบบเต็มพร้อมขั้นตอนโดยละเอียด หากยังคงมีปัญหาอยู่ ฝ่ายสนับสนุนด้านเทคนิคของ CSIVEI สามารถช่วยได้

VFD มาพร้อมกับการรับประกันและการสนับสนุนทางเทคนิคหรือไม่

ใช่. ไดรฟ์ CSIVEI มาพร้อมกับการรับประกันมาตรฐาน 18 เดือนนับจากวันที่ผลิต (หรือ 12 เดือนนับจากการติดตั้ง ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นภายหลัง) มีตัวเลือกการรับประกันเพิ่มเติมสำหรับการใช้งานที่สำคัญ การสนับสนุนด้านเทคนิคทั่วโลกมีให้บริการผ่านทางอีเมล โทรศัพท์ และแหล่งข้อมูลออนไลน์ รวมถึงคู่มือผู้ใช้ คู่มือแอปพลิเคชัน และซอฟต์แวร์กำหนดค่าทั้งหมด
