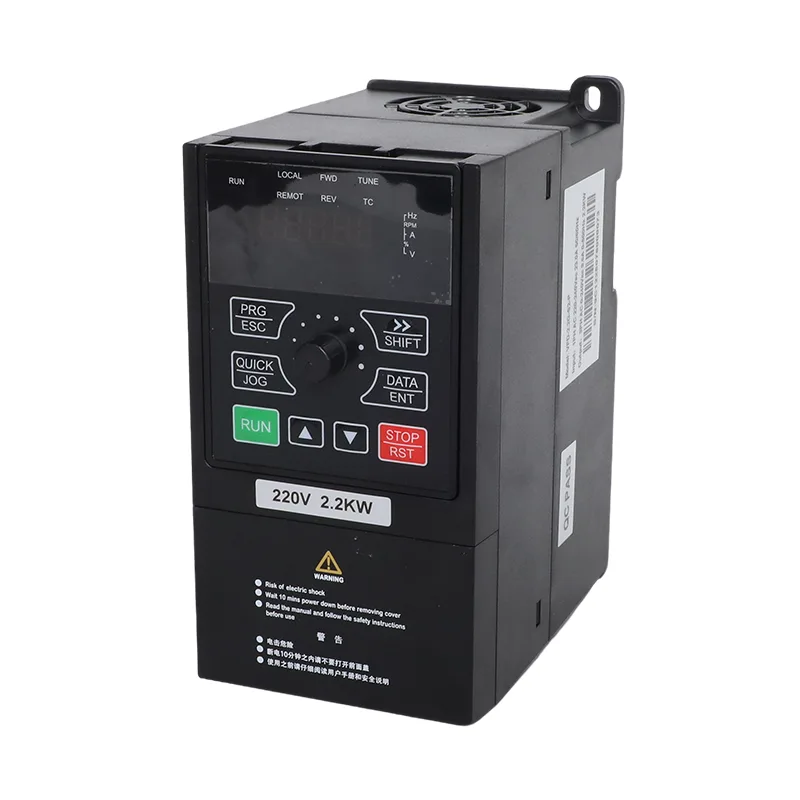

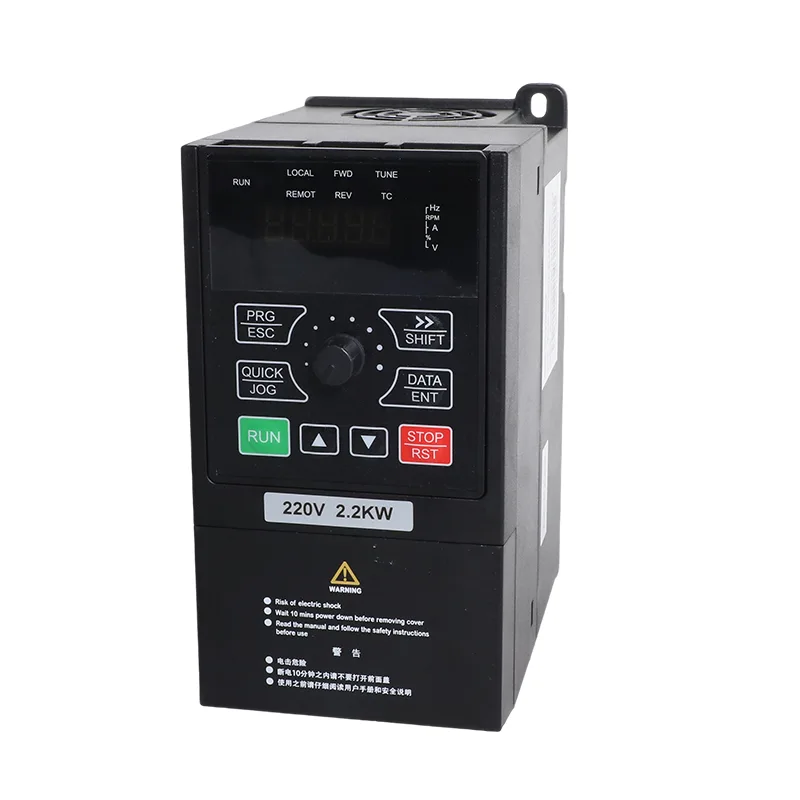

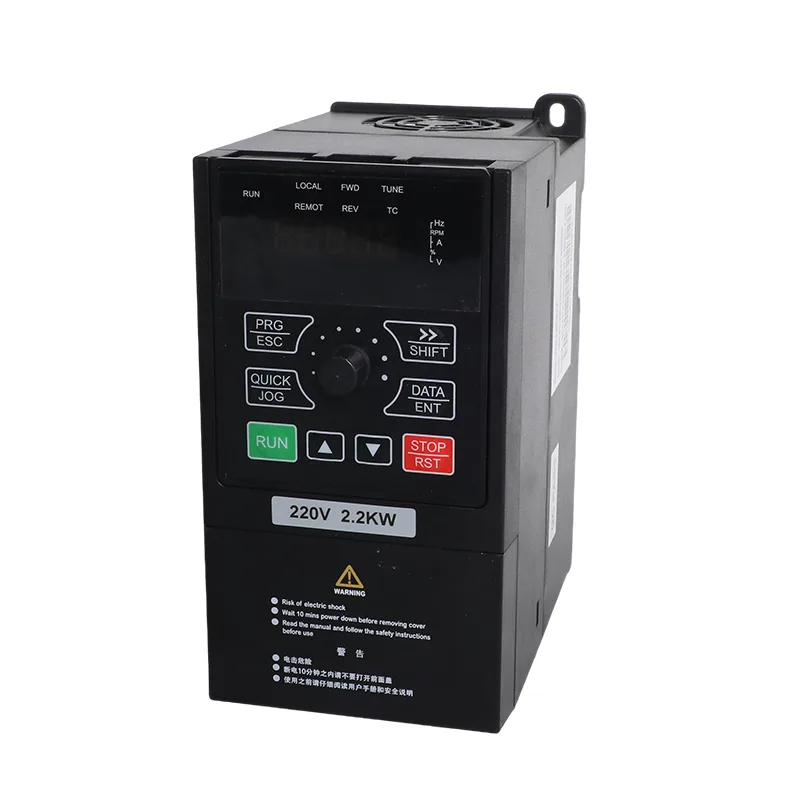

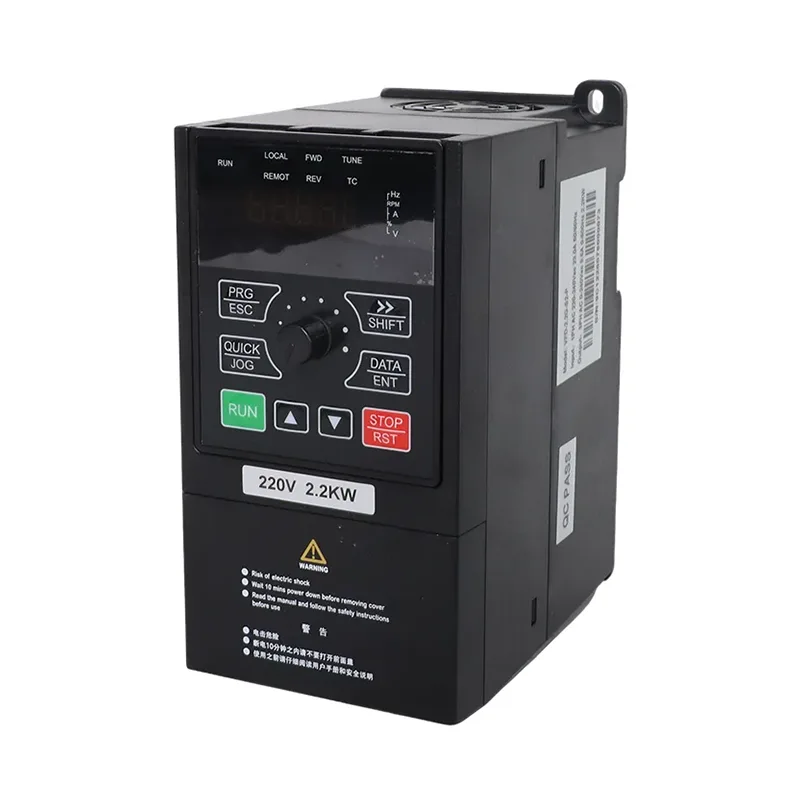

ปั๊มพลังงานแสงอาทิตย์ CSIVEI 4.0kW/5.5kW 1 เฟส 230V และอินเวอร์เตอร์ VFD สำหรับใช้งานทั่วไป ออกแบบมาสำหรับไซต์งานที่ต้องการใช้งานมอเตอร์ขนาด 4.0 kW หรือ 5.5 kW แต่มีแหล่งจ่ายไฟ AC เฟสเดียว แทนที่จะเป็นการเชื่อมต่อสาธารณูปโภคแบบสามเฟส VFD-PC10-4.0G-S2-MK ให้กระแสเอาต์พุต 17 A ในขณะที่ VFD-PC10-5.5G-S2-MK ให้กระแสไฟ 25 A กระแสอินพุต AC ที่ระบุไว้คือ 32 A และ 45 A ตามลำดับ ดังนั้นจึงต้องเลือกวงจรจ่ายไฟ เบรกเกอร์ และสายเคเบิลสำหรับกระแสอินพุตจริง
ที่ฝั่ง DC ไดรฟ์จะยอมรับแผงเซลล์แสงอาทิตย์ที่กำหนดค่าไว้สำหรับขีดจำกัดแรงดันไฟฟ้า ช่วง MPPT ที่แนะนำคือ 250–350 VDC ช่วงแรงดันไฟฟ้าวงจรเปิดอาเรย์ที่แนะนำคือ 360–430 VDC และแรงดันไฟฟ้าอินพุต DC สูงสุดคือ 450 VDC ขีดจำกัดเหล่านี้มีความสำคัญอย่างยิ่งเมื่อมีการเชื่อมต่อสายแบบขนานหรือเมื่ออาเรย์ทำงานในสภาวะเย็น ซึ่งแรงดันไฟฟ้าวงจรเปิดของโมดูลอาจเพิ่มขึ้นได้
โหมดปั๊มพลังงานแสงอาทิตย์ (P8-00 = 1): ชุดขับใช้ MPPT สำหรับการสูบน้ำด้วยไฟฟ้าโซลาร์เซลล์และมีฟังก์ชันที่เกี่ยวข้องกับปั๊ม รวมถึงการควบคุมแสงน้อย การป้องกันน้ำหนักเกิน และตัวเลือกการควบคุมระดับน้ำ เมื่อการสำรองข้อมูลกริดเป็นส่วนหนึ่งของการติดตั้ง จะต้องกำหนดค่าพารามิเตอร์การเปลี่ยนแปลงและการจัดเรียงสวิตช์ภายนอกตามคู่มือ
โหมดใช้งานทั่วไป (P8-00 = 0): ไดรฟ์ทำงานเป็นอินเวอร์เตอร์ทั่วไปที่มีการควบคุม SVC หรือ V/F, PID ในตัวและการสื่อสาร RS485 Modbus RTU โหมดนี้สามารถใช้กับปั๊ม พัดลม โบลเวอร์ และอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์อื่นๆ ที่เข้ากันได้โดยไม่ต้องใช้ฟังก์ชันควบคุมปั๊มพลังงานแสงอาทิตย์
โหมดการทำงานสามารถตั้งค่าก่อนการจัดส่งและเปลี่ยนผ่าน P8-00 เมื่อข้อกำหนดการใช้งานเปลี่ยนแปลง วิธีนี้ช่วยให้ผู้จัดจำหน่ายและผู้ติดตั้งระบุการใช้งานที่ต้องการได้ในขณะที่ยังคงมีตัวเลือกในการกำหนดค่าชุดขับใหม่ในภายหลัง ขึ้นอยู่กับพิกัดมอเตอร์ การเดินสายไฟ และการตั้งค่าพารามิเตอร์ที่เหมาะสม
สำหรับการสูบน้ำด้วยพลังงานแสงอาทิตย์ ปั๊มพลังงานแสงอาทิตย์ 1 เฟส 230 โวลต์ขนาด 4.0kW/5.5kW และเครื่องแปลงกระแสไฟฟ้าอเนกประสงค์ VFD ใช้เค้าโครงสตริงเฉพาะรุ่น: รุ่น 4.0 kW ใช้สายคู่ขนานสองสาย ในขณะที่รุ่น 5.5 kW ใช้สามสาย ด้วยโมดูล 37±1 V, 250 W±5 Wp ตารางจะระบุ 11 โมดูลต่อสตริง ด้วยโมดูล 45±1 V, 300 W±5 Wp โดยระบุ 9 โมดูลต่อสตริง ก่อนเชื่อมต่ออาเรย์ ให้คำนวณแรงดันไฟฟ้าวงจรเปิดแบบสตริงโดยใช้ข้อมูลโมดูลที่เลือกและสภาวะอุณหภูมิในพื้นที่ และเก็บไว้ภายในขีดจำกัดที่ระบุไว้ของไดรฟ์
สำหรับการติดตั้งที่ใช้ถังเก็บหรือขึ้นอยู่กับความพร้อมของน้ำในบ่อ ไดรฟ์รองรับตัวเลือกอินพุตระดับน้ำและการป้องกันน้ำหนักต่ำกว่า การตรวจจับระดับน้ำ AI สามารถกำหนดค่าได้โดยใช้ P8-18 โดยมีการตั้งค่าเกณฑ์และความล่าช้าในการนอนหลับเป็น P8-19 และ P8-20 ลักษณะการทำงานการรีเซ็ตอันเดอร์โหลดได้รับการกำหนดค่าผ่าน P8-26 ฟังก์ชันเหล่านี้ช่วยประสานการทำงานของปั๊มกับระดับถังและความพร้อมใช้งานของน้ำเมื่อมีการติดตั้งเซ็นเซอร์และพารามิเตอร์ที่ถูกต้อง



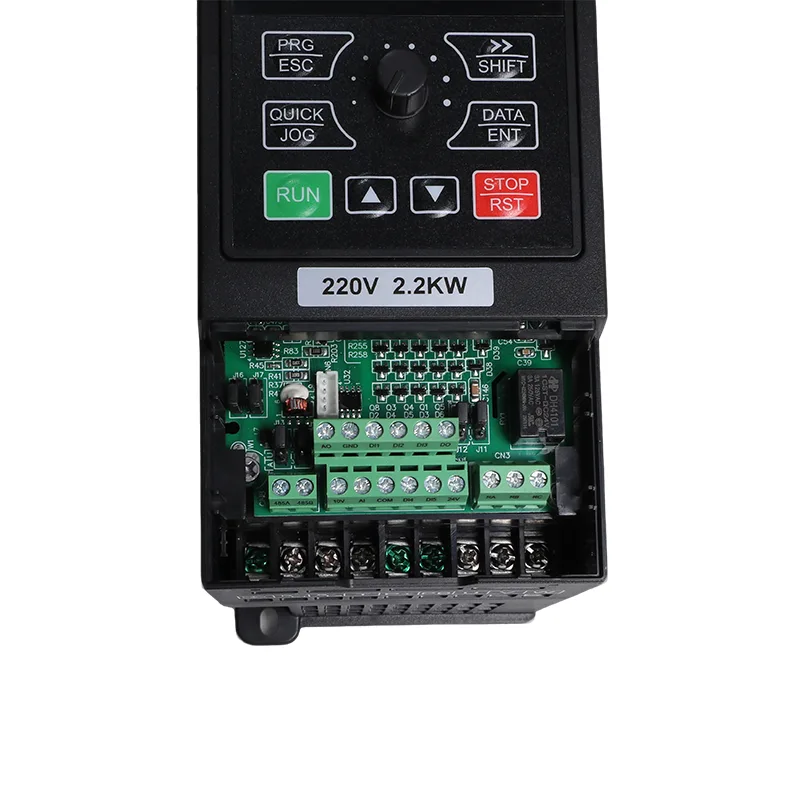

| รายการ | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| มอเตอร์ที่ใช้งานได้ | 4.0 กิโลวัตต์ / 5 แรงม้า | 5.5 กิโลวัตต์ / 7.5 แรงม้า |
| ความจุที่กำหนด | 5.9 เควีเอ | 11 เควีเอ |
| กระแสไฟเข้า | 32 อ | 45 อ |
| กระแสไฟขาออก | 17 อ | 25 อ |
| แรงดันไฟฟ้าขาเข้า AC | AC 1 PH 220 โวลต์ (-15%) ถึง 240 โวลต์ (+10%) | |
| สูงสุด แรงดันไฟฟ้าอินพุตกระแสตรง | 450 โวลท์ดีซี | |
| ช่วง Voc ที่แนะนำ | 360 ถึง 430 โวลต์กระแสตรง | |
| ช่วง MPPT ที่แนะนำ | 250 ถึง 350 โวลต์กระแสตรง | |
| เริ่มต้นช่วงแรงดันไฟฟ้า | 160 ถึง 450 VDC ปรับพารามิเตอร์ได้ | |
| จัดอันดับแรงดันไฟฟ้าขาออก | 3 PH หรือ 1 PH 220 V AC | |
| ระดับเสียงรบกวน | สูงสุด 50 เดซิเบลเอ |
| แบบอย่าง | โมดูล 37±1 V, 250 W±5 Wp | โมดูล 45±1 V, 300 W±5 Wp | ||
| โมดูลต่อสตริง | สตริง | โมดูลต่อสตริง | สตริง | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| รายการ | ข้อมูลจำเพาะ |
| ความถี่ที่กำหนด | 50/60 เฮิรตซ์ |
| ช่วงความถี่อินพุต | ±5% (47.5 ถึง 63 เฮิรตซ์) |
| แรงดันขาออก | 0 ถึงแรงดันไฟฟ้าขาเข้า |
| ความถี่เอาท์พุต | 0.1 ถึง 500 เฮิรตซ์ |
| ความถี่สูงสุด | 0 ถึง 500 Hz (การควบคุม SVC และ V/F) |
| ความถี่ของผู้ให้บริการ | 0.8 kHz ถึง 8 kHz ปรับอัตโนมัติเพื่อโหลด (รองรับสูงสุด 16 kHz) |
| ความละเอียดความถี่ | การตั้งค่าดิจิตอล 0.01 เฮิรตซ์; การตั้งค่าแบบอะนาล็อก 0.025% ของความถี่สูงสุด |
| โหมดควบคุม | การควบคุมเวกเตอร์แบบไร้เซนเซอร์ (SVC); การควบคุมวี/เอฟ |
| แรงบิดสตาร์ท | 0.5 เฮิรตซ์ / 150% (SVC) |
| ช่วงความเร็ว | 1:100 (สวีซี) |
| ความแม่นยำเสถียรภาพความเร็ว | ±0.5% (SVC) |
| ความจุเกินพิกัด | จัดอันดับปัจจุบัน 150% เป็นเวลา 60 วินาที; 170% เป็นเวลา 12 วินาที; 190% เป็นเวลา 1.5 วินาที |
| เพิ่มแรงบิด | เพิ่มแรงบิดอัตโนมัติ เพิ่มด้วยตนเอง 0.1% ถึง 30.0% |
| เส้นโค้งวี/เอฟ | เส้นโค้งเชิงเส้น หลายจุด และสี่เหลี่ยม (กำลัง 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| การแยก V/F | แยกเต็ม แยกครึ่ง |
| การเร่งความเร็ว/การชะลอตัว | เชิงเส้นหรือเส้นโค้ง S, 0.0 ถึง 6500.0 วินาที |
| เบรกกระแสตรง | ความถี่เริ่มต้น 0.00 Hz ถึงความถี่สูงสุด เวลา 0.0 ถึง 36.0 วินาที; ปัจจุบัน 0.0% ถึง 100.0% |
| การควบคุมการเขย่าเบา ๆ | ความถี่ JOG 0.00 Hz ถึงความถี่สูงสุด (ค่าเริ่มต้น 5 Hz); อัตราเร่ง/เดเซล 0.0 ถึง 6500.0 วินาที |
| PID ในตัว | ใช่ สำหรับความดัน การไหล หรืออุณหภูมิแบบวงปิดโดยไม่มีตัวควบคุมภายนอก |
| เอวีอาร์ | แรงดันไฟขาออกจะคงที่เมื่อแรงดันไฟฟ้าของกริดผันผวน |
| ขั้วอินพุต | อินพุตดิจิตอล 5 ช่อง DI5 รองรับพัลส์ความเร็วสูงถึง 50 kHz; 1 อินพุตแบบอะนาล็อก 0-10 V หรือ 0-20 mA; อินพุตโพเทนชิโอมิเตอร์แบบปุ่มกด 1 ช่อง |
| ขั้วเอาท์พุท | เอาต์พุตพัลส์ความเร็วสูง 1 ตัวสูงถึง 50 kHz; 1 เอาท์พุทรีเลย์; 1 เอาต์พุตอะนาล็อก 0-20 mA หรือ 0-10 V |
| การสื่อสาร | RS485, Modbus RTU |
| การป้องกัน | การตรวจจับการลัดวงจรของมอเตอร์เมื่อเปิดเครื่อง, การสูญเสียเฟสเอาท์พุต, กระแสไฟเกิน, แรงดันไฟเกิน, แรงดันไฟต่ำ, อุณหภูมิเกิน, โอเวอร์โหลด, โอเวอร์โหลด, ไฟอ่อน |
| อุณหภูมิในการทำงาน | -10°C ถึง 50°C; ลดลง 1% ต่อ 1°C ที่สูงกว่า 40°C |
| อุณหภูมิในการจัดเก็บ | -20°ซ ถึง 60°ซ |
| ความชื้น | ต่ำกว่า 95% RH ไม่มีการควบแน่น |
| ระดับความสูง | ต่ำกว่า 1,000 ม. ลดลง 1% ต่อ 100 ม. จาก 1,000 เป็น 3,000 ม |
| การสั่นสะเทือน | ต่ำกว่า 5.9 ม./วินาที² (0.6 ก.) |
| สิ่งที่แนบมา | IP20 ติดผนังหรือตู้ การติดตั้งแนวตั้ง |
| ระบบจำหน่าย | เทนเนสซี, ทีที |
| อีเอ็มซี/ความปลอดภัย | IEC 61800-3 (C3); IEC 61800-5-1 |





รุ่น 4.0 kW และ 5.5 kW ให้กระแสเอาต์พุต 17 A และ 25 A แรงบิดเริ่มต้นของ SVC ระบุที่ 150% ที่ 0.5 Hz โดยมีพิกัดกระแสเกิน 150% เป็นเวลา 60 วินาที อัตรากระแสอินพุต 32 A และ 45 A ทำให้การเลือกแหล่งจ่าย เบรกเกอร์ และสายเคเบิลถูกต้อง
รุ่น 4.0 kW ใช้ 2 สาย และรุ่น 5.5 kW ใช้ 3 สาย รักษาอาร์เรย์ให้อยู่ในช่วงวงจรเปิด 360–430 VDC ที่แนะนำ และสูงสุด 450 VDC ใช้เบรกเกอร์ PV และกล่องตัวรวมสำหรับสายคู่ขนาน
การป้องกันน้ำหนักเกินและการตรวจจับระดับน้ำที่กำหนดค่าได้สนับสนุนการปิดปั๊มและตรรกะรีสตาร์ทเมื่อมีการตั้งค่าอินพุตและพารามิเตอร์ที่เหมาะสม
P8-00 เลือกโหมดปั๊มพลังงานแสงอาทิตย์หรือโหมดใช้งานทั่วไป อย่างหลังรองรับการควบคุม SVC/V/F, PID ในตัวและ RS485 Modbus RTU
ใช้อุปกรณ์ป้องกันไฟกระชาก Type II เมื่ออาร์เรย์อยู่ห่างจากไดรฟ์มากกว่า 10 ม. คู่มือนี้จะแนะนำเครื่องปฏิกรณ์เอาท์พุตเมื่อสายเคเบิลปั๊มยาวเกิน 50 ม.
ปั๊มพลังงานแสงอาทิตย์ 4.0kW/5.5kW 1 เฟส 230V และอินเวอร์เตอร์ VFD เอนกประสงค์มีไว้สำหรับการติดตั้งที่ต้องการกำลังมอเตอร์ 4.0 kW หรือ 5.5 kW แต่ไม่สามารถใช้แหล่งจ่ายไฟสามเฟสได้ การกำหนดค่าปั๊มพลังงานแสงอาทิตย์เหมาะสมกับการใช้งานทางน้ำ ในขณะที่โหมดการใช้งานทั่วไปจะขยายการใช้งานไปยังอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์ที่เข้ากันได้
รุ่น 5.5 kW มีกระแสอินพุตที่ระบุไว้ที่ 45 A การจ่ายไฟ เบรกเกอร์ และสายเคเบิลต้องได้รับพิกัดสำหรับกระแสการติดตั้งและข้อกำหนดทางไฟฟ้าที่เกี่ยวข้อง การทำงานของพลังงานแสงอาทิตย์อาจลดปริมาณพลังงานที่ดึงมาจากโครงข่ายเมื่อมีพลังงานแสงอาทิตย์ แต่การใช้โครงข่ายจริงขึ้นอยู่กับอาร์เรย์ โหลดของปั๊ม และสภาวะการทำงาน
การกำหนดค่าอาเรย์ที่แนะนำจะให้ความจุไฟฟ้าโซลาร์เซลล์มากขึ้นสำหรับรุ่น 5.5 kW ที่สูงกว่า ตาราง B แสดงรายการสตริงขนานสามสตริงสำหรับเวอร์ชัน 5.5 kW และสองสตริงสำหรับเวอร์ชัน 4.0 kW ตรวจสอบกำลังไฟทั้งหมดของอาเรย์ แรงดันไฟฟ้าและกระแสวงจรเปิดแบบสตริงโดยเทียบกับข้อกำหนดจำเพาะของโมดูลและอินเวอร์เตอร์
การเชื่อมต่อ PV และกริด อุปกรณ์สวิตช์ และการตั้งค่าพารามิเตอร์ต้องเป็นไปตามคู่มือ iMaster สำหรับโหมดการทำงานที่เลือก อย่าปิดสวิตช์พลังงานแสงอาทิตย์และกริดพร้อมกัน เว้นแต่วงจรและการจัดการการป้องกันที่ระบุจะอนุญาตอย่างชัดเจน ควรใช้การตั้งค่าการทดสอบการใช้งานและการเปลี่ยนแปลง รวมถึง P8-15 ตามแผนผังการเดินสายของผู้ผลิต
กำหนดขนาดสายเคเบิลตามกระแสอาเรย์ ความยาวสายเคเบิล เงื่อนไขการติดตั้ง และข้อกำหนดทางไฟฟ้าที่เกี่ยวข้อง ใช้สายเคเบิลที่เหมาะกับการให้บริการไฟฟ้าโซลาร์เซลล์กลางแจ้ง คำแนะนำในการติดตั้งระบุเบรกเกอร์กระแสตรงบนอินพุต PV และกล่องรวมแผงเซลล์แสงอาทิตย์เมื่อเชื่อมต่อสายแบบขนาน
มีการป้องกันการรับน้ำหนักต่ำกว่าเพื่อตรวจจับสภาวะต่างๆ เช่น การสูญเสียปริมาณน้ำ ข้อมูลพารามิเตอร์ที่ให้มาจะแสดงระดับการตรวจจับ 25% เวลายืนยัน 60 วินาที และความล่าช้าในการรีเซ็ต 120 วินาที หากใช้โพรบวัดระดับและล้มเหลว ไดรฟ์สามารถรายงาน E43 ได้ ตรวจสอบเกณฑ์ที่กำหนดและความล่าช้ากับปั๊มและการติดตั้งจริง
ใช่. P8-00 เลือกโหมดปั๊มพลังงานแสงอาทิตย์หรือโหมดใช้งานทั่วไป โหมดใช้งานทั่วไปรองรับการควบคุม SVC หรือ V/F, PID และ Modbus RTU ในตัว CSIVEI สามารถตั้งค่าโหมดที่ร้องขอก่อนการจัดส่ง และโหมดการทำงานสามารถเปลี่ยนได้ในภายหลังผ่านการตั้งค่าพารามิเตอร์ เมื่อการใช้งานและการเดินสายมีความเหมาะสม
สามารถพูดคุยเรื่องการกำหนดตราสินค้า OEM และการกำหนดค่าพารามิเตอร์ก่อนการจัดส่งได้เมื่อสอบถาม ระบุปริมาณที่ต้องการและอาร์ตเวิร์กฉลากเพื่อให้ CSIVEI สามารถยืนยันการจัดเตรียม ราคา และกำหนดการที่มีอยู่ได้
