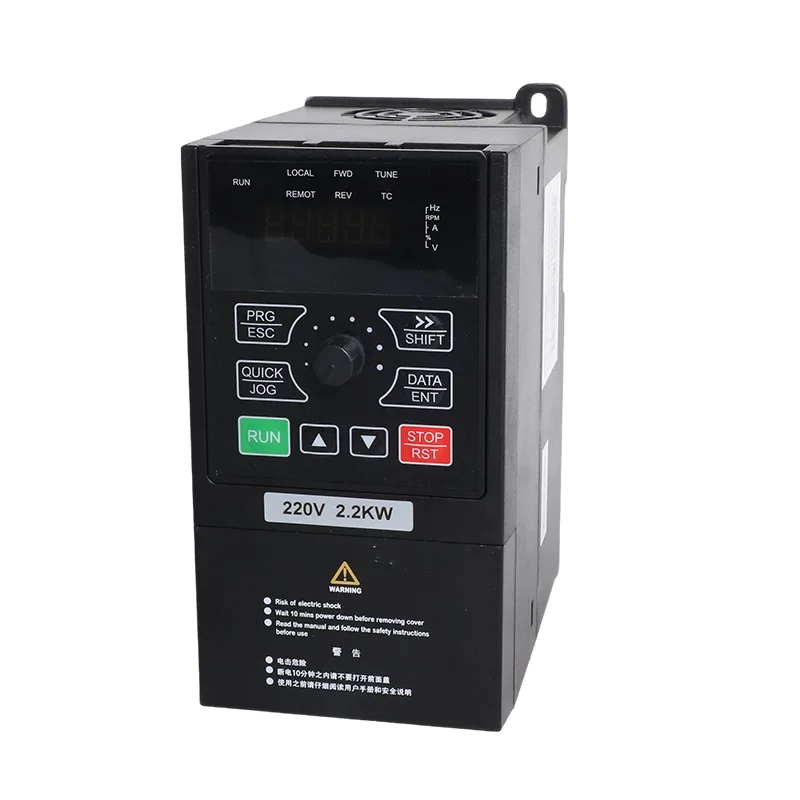

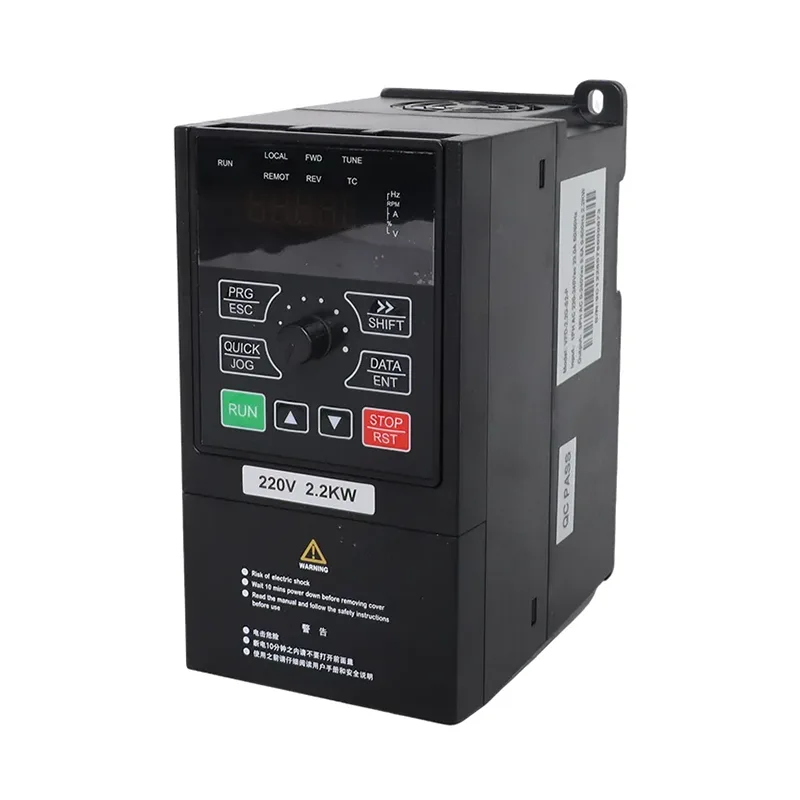

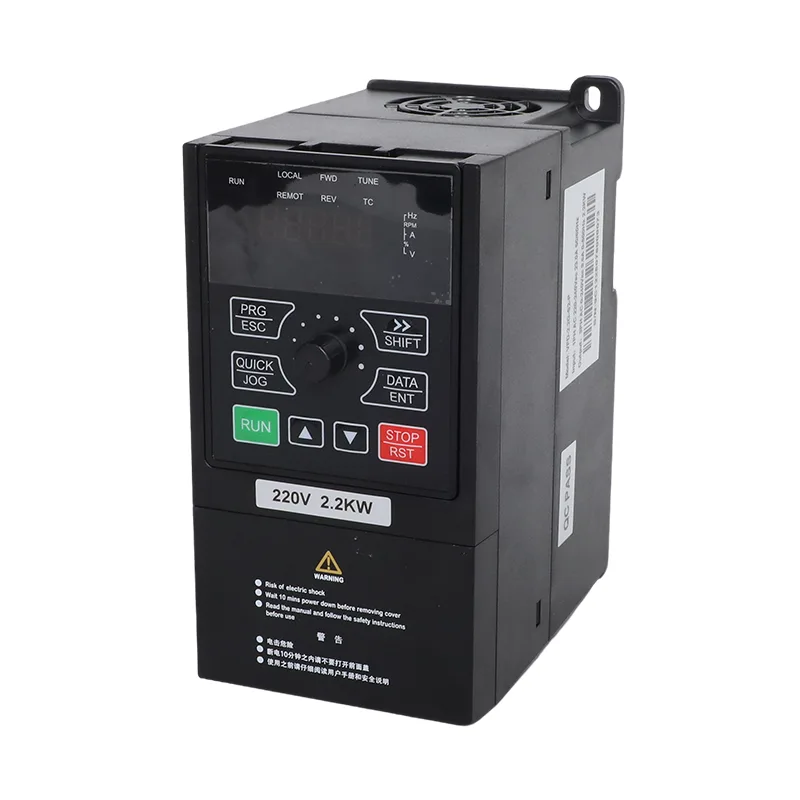

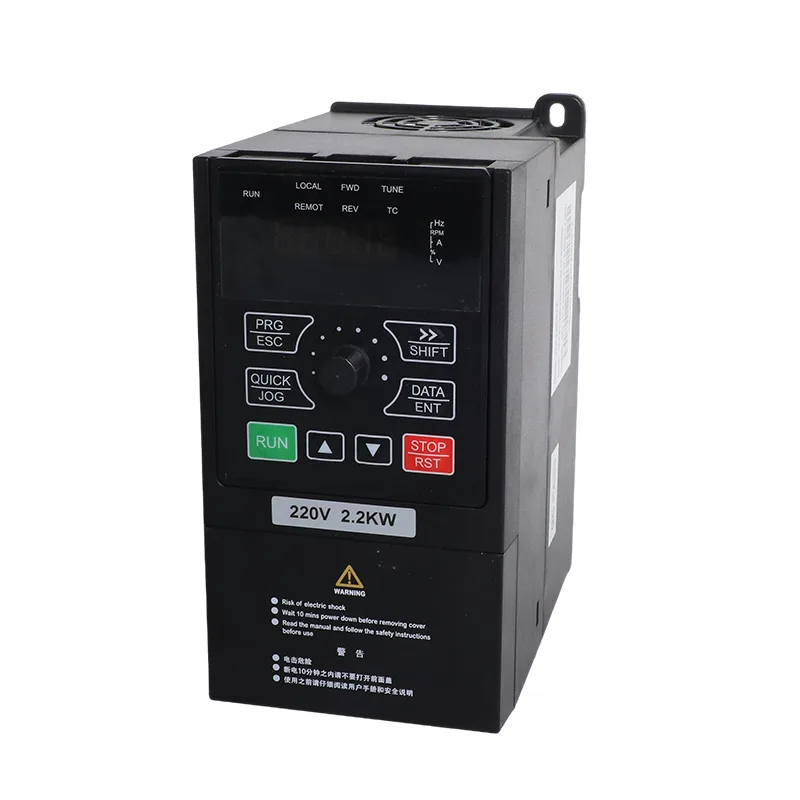

CSIVEI ผลิตปั๊มพลังงานแสงอาทิตย์ 3 เฟส 380V ขนาด 4.0kW/5.5kW และอินเวอร์เตอร์ VFD สำหรับวัตถุประสงค์ทั่วไปสำหรับระบบมอเตอร์สามเฟสที่ต้องการการควบคุมปั๊มไฟฟ้าโซลาร์เซลล์หรือการทำงานด้วยความถี่แปรผันทั่วไป รุ่น VFD-PC10-4.0G-T4 และ VFD-PC10-5.5G-T4 ครอบคลุมพิกัดมอเตอร์ 4.0 kW และ 5.5 kW โดยมีกระแสเอาต์พุตพิกัด 9 A และ 13 A ตามลำดับ ทั้งสองรุ่นยอมรับอินพุต AC สามเฟสตั้งแต่ 380 V (-15%) ถึง 440 V (+10%)
ซีรีส์นี้รวมการควบคุมปั๊มพลังงานแสงอาทิตย์เข้ากับการควบคุมมอเตอร์อเนกประสงค์ไว้ในแพลตฟอร์มอินเวอร์เตอร์เดียว โหมดการทำงานที่เลือกจะกำหนดวิธีที่ไดรฟ์จัดการแหล่งพลังงานและการทำงานของมอเตอร์ ในขณะที่ฟังก์ชันการควบคุมและการป้องกันในตัวรองรับการติดตั้งปั๊มตลอดจนพัดลม เครื่องเป่าลม และเครื่องจักรในกระบวนการผลิตที่เข้ากันได้ เมื่อขอใบเสนอราคา ให้ระบุพิกัดป้ายชื่อมอเตอร์และการใช้งานที่ต้องการเพื่อช่วยกำหนดรุ่นและการกำหนดค่าที่เหมาะสม
ปั๊มพลังงานแสงอาทิตย์และอินเวอร์เตอร์อเนกประสงค์ VFD ขนาด 4.0kW/5.5kW 3 เฟส 380V รองรับโหมดการทำงานสองโหมดที่เลือกผ่านพารามิเตอร์ P8-00
โหมดปั๊มพลังงานแสงอาทิตย์ — P8-00 = 1
ในโหมดนี้ ระบบขับเคลื่อนจะใช้พลังงานไฟฟ้าโซลาร์เซลล์เพื่อควบคุมปั๊มที่เข้ากันได้ พร้อมการควบคุม MPPT และฟังก์ชันเปลี่ยนกริดอัตโนมัติ เมื่อพลังงานแสงอาทิตย์ไม่เพียงพอ ลำดับการเปลี่ยนแปลงที่กำหนดค่าไว้จะทำให้ระบบสามารถใช้พลังงานกริดได้ ข้อตกลงนี้เหมาะสำหรับการชลประทานทางการเกษตร การจ่ายน้ำในหลุมเจาะ และการใช้งานสูบน้ำอื่นๆ ที่มีพลังงานแสงอาทิตย์ในช่วงส่วนหนึ่งของวันทำการ
โหมดใช้งานทั่วไป — P8-00 = 0
ในโหมดนี้ ไดรฟ์จะทำงานเป็นอินเวอร์เตอร์ความถี่แปรผันทั่วไปสำหรับมอเตอร์ที่เข้ากันได้ รวมถึงปั๊ม พัดลม โบลเวอร์ และเครื่องจักรในกระบวนการผลิต การควบคุมเวกเตอร์แบบไร้เซนเซอร์ (SVC) และการควบคุม V/F รองรับข้อกำหนดการควบคุมมอเตอร์ที่แตกต่างกันโดยไม่ต้องใช้ฟังก์ชันการสูบน้ำด้วยไฟฟ้าโซลาร์เซลล์
CSIVEI สามารถกำหนดค่าโหมดการทำงานก่อนจัดส่งได้ โหมดยังสามารถเปลี่ยนแปลงได้โดยการปรับ P8-00 ทำให้สามารถกำหนดไดรฟ์ใหม่ให้กับแอปพลิเคชันอื่นได้เมื่อข้อกำหนดการติดตั้งเปลี่ยนไป พารามิเตอร์และสายไฟที่เกี่ยวข้องจะต้องตรงกับโหมดการทำงานที่เลือก
แผงเซลล์แสงอาทิตย์ที่แนะนำจะขึ้นอยู่กับพิกัดของอินเวอร์เตอร์และคุณลักษณะทางไฟฟ้าของโมดูล ตาราง B นำเสนอการกำหนดค่าโมดูลและสตริงสำหรับสองตัวเลือกโมดูล: โมดูล 37±1 V พิกัดที่ 250 W±5 Wp และโมดูล 45±1 V พิกัดที่ 300 W±5 Wp
ขีดจำกัดด้าน DC หลักคือ:
แรงดันไฟฟ้าอนุกรมจะต้องได้รับการประเมินโดยเทียบกับแรงดันไฟฟ้าวงจรเปิดของโมดูลจริงและอุณหภูมิในการทำงานที่คาดหวัง การจัดเรียงสายขนานควรเป็นไปตามการกำหนดค่าที่แนะนำและข้อกำหนดการป้องกัน DC ที่บังคับใช้ การรักษาอาร์เรย์ให้อยู่ภายในขีดจำกัดแรงดันไฟฟ้าที่ระบุถือเป็นสิ่งสำคัญสำหรับการทำงานของอินเวอร์เตอร์ที่ถูกต้อง
ทั้งสองรุ่นมีขนาดตัวเรือนเท่ากันคือ 245 × 142 × 181.3 มม. และรูปแบบการติดตั้ง 107 × 235 มม. การออกแบบแบบติดผนังหรือตู้ขนาดกะทัดรัดช่วยให้สามารถรวมไดรฟ์เข้ากับการติดตั้งควบคุมปั๊มได้โดยไม่ต้องเปลี่ยนพิกัดมอเตอร์หรือการใช้งานเพื่อรองรับอินเวอร์เตอร์เพียงอย่างเดียว
ไดรฟ์มีกรอบหุ้ม IP20 และมีไว้สำหรับการติดตั้งแนวตั้งในตำแหน่งที่มีการป้องกันที่เหมาะสม การวางแผนการติดตั้งควรคำนึงถึงสภาพแวดล้อมการทำงาน การป้องกันทางไฟฟ้า การเดินสายเคเบิล และการเข้าถึงเพื่อทดสอบการใช้งานและบำรุงรักษา ช่วงอุณหภูมิการทำงานโดยทั่วไปคือ -10°C ถึง 50°C โดยต้องมีการลดพิกัดที่สูงกว่า 40°C
| รายการ | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| มอเตอร์ที่ใช้งานได้ | 4.0 กิโลวัตต์ / 5 แรงม้า | 5.5 กิโลวัตต์ / 7.5 แรงม้า |
| ความจุที่กำหนด | 6 เควีเอ | 11 เควีเอ |
| กระแสไฟเข้า | 10.5 ก | 13.9 ก |
| กระแสไฟขาออก | 9 อ | 13 อ |
| แรงดันไฟฟ้าขาเข้า AC | AC 3 PH 380 โวลต์ (-15%) ถึง 440 โวลต์ (+10%) | |
| สูงสุด แรงดันไฟฟ้าอินพุตกระแสตรง | 900 โวลท์ดีซี | |
| ช่วง Voc ที่แนะนำ | 550 ถึง 750 VDC | |
| ช่วง MPPT ที่แนะนำ | 450 ถึง 600 VDC | |
| เริ่มต้นช่วงแรงดันไฟฟ้า | 300 ถึง 900 VDC ปรับพารามิเตอร์ได้ | |
| ช่วงความถี่เอาท์พุต | 0 ถึง 500.00 เฮิรตซ์ | |
| ระดับเสียงรบกวน | สูงสุด 50 เดซิเบลเอ |
| แบบอย่าง | โมดูล 37±1 V, 250 W±5 Wp | โมดูล 45±1 V, 300 W±5 Wp | ||
| โมดูลต่อสตริง | สตริง | โมดูลต่อสตริง | สตริง | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| รายการ | ข้อมูลจำเพาะ |
| ความถี่ที่กำหนด | 50/60 เฮิรตซ์ |
| ช่วงความถี่อินพุต | ±5% (47.5 ถึง 63 เฮิรตซ์) |
| แรงดันขาออก | 0 ถึงแรงดันไฟฟ้าขาเข้า |
| ความถี่เอาท์พุต | 0.1 ถึง 500 เฮิรตซ์ |
| ความถี่สูงสุด | 0 ถึง 500 Hz (การควบคุม SVC และ V/F) |
| ความถี่ของผู้ให้บริการ | 0.8 kHz ถึง 8 kHz ปรับอัตโนมัติเพื่อโหลด (รองรับสูงสุด 16 kHz) |
| ความละเอียดความถี่ | การตั้งค่าดิจิตอล 0.01 เฮิรตซ์; การตั้งค่าแบบอะนาล็อก 0.025% ของความถี่สูงสุด |
| โหมดควบคุม | การควบคุมเวกเตอร์แบบไร้เซนเซอร์ (SVC); การควบคุมวี/เอฟ |
| แรงบิดสตาร์ท | 0.5 เฮิรตซ์ / 150% (SVC) |
| ช่วงความเร็ว | 1:100 (สวีซี) |
| ความแม่นยำเสถียรภาพความเร็ว | ±0.5% (SVC) |
| ความจุเกินพิกัด | จัดอันดับปัจจุบัน 150% เป็นเวลา 60 วินาที; 170% เป็นเวลา 12 วินาที; 190% เป็นเวลา 1.5 วินาที |
| เพิ่มแรงบิด | เพิ่มแรงบิดอัตโนมัติ เพิ่มด้วยตนเอง 0.1% ถึง 30.0% |
| เส้นโค้งวี/เอฟ | เส้นโค้งเชิงเส้น หลายจุด และสี่เหลี่ยม (กำลัง 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| การแยก V/F | แยกเต็ม แยกครึ่ง |
| การเร่งความเร็ว/การชะลอตัว | เชิงเส้นหรือเส้นโค้ง S, 0.0 ถึง 6500.0 วินาที |
| เบรกกระแสตรง | ความถี่เริ่มต้น 0.00 Hz ถึงความถี่สูงสุด เวลา 0.0 ถึง 36.0 วินาที; ปัจจุบัน 0.0% ถึง 100.0% |
| การควบคุมการเขย่าเบา ๆ | ความถี่ JOG 0.00 Hz ถึงความถี่สูงสุด (ค่าเริ่มต้น 5 Hz); อัตราเร่ง/เดเซล 0.0 ถึง 6500.0 วินาที |
| PID ในตัว | ใช่ สำหรับความดัน การไหล หรืออุณหภูมิแบบวงปิดโดยไม่มีตัวควบคุมภายนอก |
| เอวีอาร์ | แรงดันไฟขาออกจะคงที่เมื่อแรงดันไฟฟ้าของกริดผันผวน |

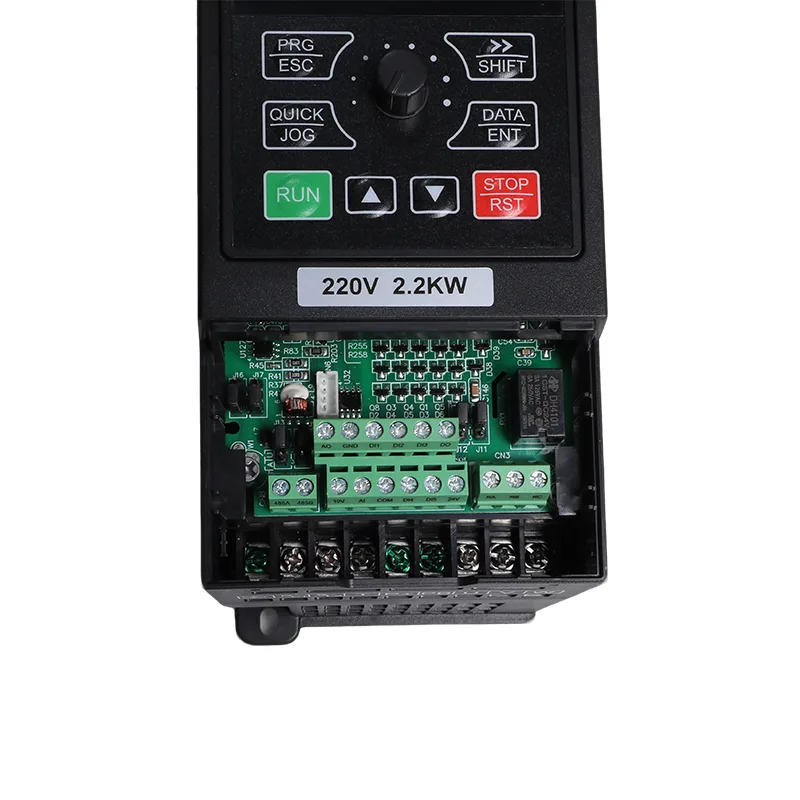

| ขั้วอินพุต | อินพุตดิจิตอล 5 ช่อง DI5 รองรับพัลส์ความเร็วสูงถึง 50 kHz; 1 อินพุตแบบอะนาล็อก 0-10 V หรือ 0-20 mA; อินพุตโพเทนชิโอมิเตอร์แบบปุ่มกด 1 ช่อง |
| ขั้วเอาท์พุท | เอาต์พุตพัลส์ความเร็วสูง 1 ตัวสูงถึง 50 kHz; 1 เอาท์พุทรีเลย์; 1 เอาต์พุตอะนาล็อก 0-20 mA หรือ 0-10 V |
| การสื่อสาร | RS485, Modbus RTU |
| การป้องกัน | การตรวจจับการลัดวงจรของมอเตอร์เมื่อเปิดเครื่อง, การสูญเสียเฟสเอาท์พุต, กระแสไฟเกิน, แรงดันไฟเกิน, แรงดันไฟต่ำ, อุณหภูมิเกิน, โอเวอร์โหลด, โอเวอร์โหลด, ไฟอ่อน |
| อุณหภูมิในการทำงาน | -10°C ถึง 50°C; ลดลง 1% ต่อ 1°C ที่สูงกว่า 40°C |
| อุณหภูมิในการจัดเก็บ | -20°ซ ถึง 60°ซ |
| ความชื้น | ต่ำกว่า 95% RH ไม่มีการควบแน่น |
| ระดับความสูง | ต่ำกว่า 1,000 ม. ลดลง 1% ต่อ 100 ม. จาก 1,000 เป็น 3,000 ม |
| การสั่นสะเทือน | ต่ำกว่า 5.9 ม./วินาที² (0.6 ก.) |
| สิ่งที่แนบมา | IP20 ติดผนังหรือตู้ การติดตั้งแนวตั้ง |
| ระบบจำหน่าย | เทนเนสซี, ทีที |
| อีเอ็มซี/ความปลอดภัย | IEC 61800-3 (C3); IEC 61800-5-1 |
ซีรีส์ iMaster VFD-PC10 ผสมผสานการจัดการปั๊มพลังงานแสงอาทิตย์เข้ากับการควบคุมมอเตอร์ความถี่ตัวแปร ทำให้รุ่น 4.0 kW และ 5.5 kW เหมาะสำหรับการจัดการน้ำและการใช้งานในอุตสาหกรรม
สำหรับการติดตั้งที่ต้องใช้ทั้งการสูบน้ำด้วยเซลล์แสงอาทิตย์และการควบคุมมอเตอร์แบบทั่วไป สามารถระบุปั๊มพลังงานแสงอาทิตย์ 3 เฟส 380V ขนาด 4.0kW/5.5kW และอินเวอร์เตอร์ VFD สำหรับวัตถุประสงค์ทั่วไปได้และกำหนดค่าตามนั้นได้
สำหรับระบบน้ำที่ต้องมีการควบคุมแรงดัน ฟังก์ชัน PID ในตัวสามารถใช้สัญญาณตอบรับที่เหมาะสมเพื่อปรับการทำงานของมอเตอร์รอบๆ เซ็ตพอยต์ที่กำหนดค่าไว้ ด้วยเครื่องส่งสัญญาณแรงดันที่เลือกอย่างเหมาะสมและพารามิเตอร์ควบคุมที่กำหนดค่าไว้อย่างถูกต้อง ระบบขับเคลื่อนจะสามารถควบคุมแรงดันของระบบตามความต้องการที่เปลี่ยนแปลงได้ การตั้งค่าขั้นสุดท้ายขึ้นอยู่กับปั๊ม มอเตอร์ และการใช้งาน
PID ในตัวรองรับการควบคุมอุณหภูมิ การไหล หรืออุณหภูมิแบบวงปิด แหล่งค่าที่ตั้งไว้และผลป้อนกลับจะถูกเลือกผ่านพารามิเตอร์กลุ่ม FC ที่มีอยู่
โหมดใช้งานทั่วไปรองรับการควบคุม SVC และ V/F ความสามารถในการโอเวอร์โหลด 150% เป็นเวลา 60 วินาที และการสื่อสาร RS485 ด้วย Modbus RTU
P8-00 = 1: โหมดปั๊มพลังงานแสงอาทิตย์ P8-00 = 0: โหมดอินเวอร์เตอร์สำหรับใช้งานทั่วไป CSIVEI สามารถตั้งค่าโหมดการทำงานและพารามิเตอร์ที่ร้องขอก่อนจัดส่ง
หน่วยขนาด 4 kW ใช้สายเดี่ยว ดังนั้นสายจึงถูกสร้างขึ้นให้ยาวขึ้นเพื่อให้ถึงหน้าต่าง 550 ถึง 750 VDC หน่วย 5.5 kW ต้องการกำลังไฟฟ้าของอาเรย์ประมาณสองเท่า ซึ่งเข้าถึงได้ง่ายกว่าด้วยสายคู่ขนาน 18 เส้น ทั้งสองสายจะอยู่ภายใต้ค่าสูงสุด 900 VDC
ใช่ และเป็นการติดตั้งที่พบบ่อยที่สุด ปล่อยปั๊มและสายเคเบิลไว้ตามลำพัง เพิ่มอาร์เรย์และเบรกเกอร์ไฟฟ้ากระแสตรง และต่อสายไฟที่มีอยู่เข้ากับ R, S และ T ตั้งค่า P8-15 เป็น 0 สำหรับการสลับอัตโนมัติ พลังงานแสงอาทิตย์ทำหน้าที่รับภาระในเวลากลางวัน และกริดจะเข้ามาแทนที่เมื่อมีแสงแดดไม่เพียงพอ
ติดตั้งสวิตช์ลูกลอยหรือสวิตช์ระดับเป็น DI2 หรือ DI3 ขั้วของขั้วต่อถูกตั้งค่าไว้ใน F6-10 ดังนั้นการจัดเรียงหน้าสัมผัสจึงใช้งานได้ คุณยังสามารถใช้การตรวจจับระดับน้ำ AI ได้ด้วยการตั้งค่า P8-18 เป็น 1 และปรับเกณฑ์เต็มใน P8-19 และความล่าช้าในการพักเครื่องใน P8-20
สิ่งที่พบบ่อยคือ A01 พลังงานแสงอาทิตย์อ่อน, A02 เต็มถัง, A03 ขาดน้ำ และมอเตอร์ A04 ทำงานต่ำกว่าปกติ ข้อบกพร่องของฮาร์ดแวร์ E01 ถึง E30 ครอบคลุมถึงกระแสเกิน แรงดันไฟเกิน แรงดันตกต่ำ การสูญเสียเฟส และอุณหภูมิเกิน โดย E43 สำหรับโพรบระดับที่ล้มเหลว และ E44 สำหรับสภาวะโหลดเกินที่ไม่ชัดเจน
ใช่. การป้องกันการสูญเสียเฟสเอาท์พุตและการตรวจจับการลัดวงจรของมอเตอร์เมื่อเปิดเครื่องเป็นมาตรฐาน พร้อมด้วยกระแสไฟเกิน แรงดันไฟเกิน แรงดันไฟตก อุณหภูมิสูงเกิน และโอเวอร์โหลด
ใช่. ในโหมดการใช้งานทั่วไป อินเวอร์เตอร์นี้เป็นอินเวอร์เตอร์สามเฟสมาตรฐานสำหรับพัดลม โบลเวอร์ คอมเพรสเซอร์ และปั๊มกระบวนการ พร้อมการควบคุม SVC หรือ V/F, PID และ Modbus สั่งซื้อในโหมดนั้นและมาถึงการกำหนดค่าสำหรับงาน และหน่วยที่ซื้อในโหมดปั๊มพลังงานแสงอาทิตย์สามารถเคลื่อนย้ายได้ในภายหลังด้วย P8-00
ใช่. บอกพิกัดมอเตอร์ การกำหนดค่าแผงควบคุม และการตั้งค่าเฉพาะไซต์ที่คุณต้องการ แล้วเราจะโหลดก่อนที่เครื่องจะออก ซึ่งช่วยประหยัดเวลาในการทดสอบการใช้งานที่ไซต์งาน และเป็นเหตุผลที่ผู้จัดจำหน่ายหลายรายซื้อการกำหนดค่าแทนที่จะเป็นค่าเริ่มต้น
