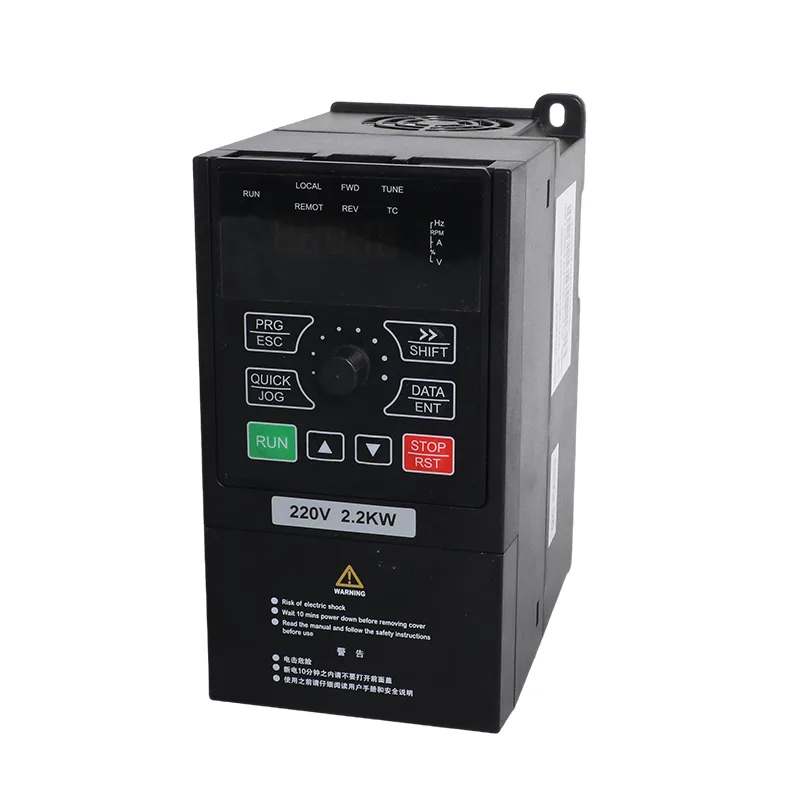

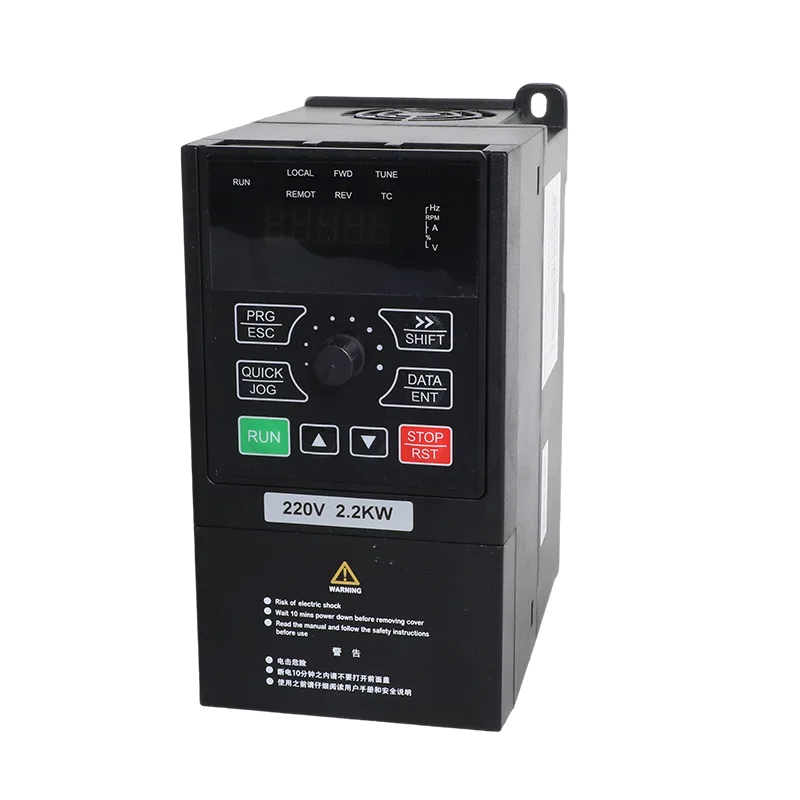

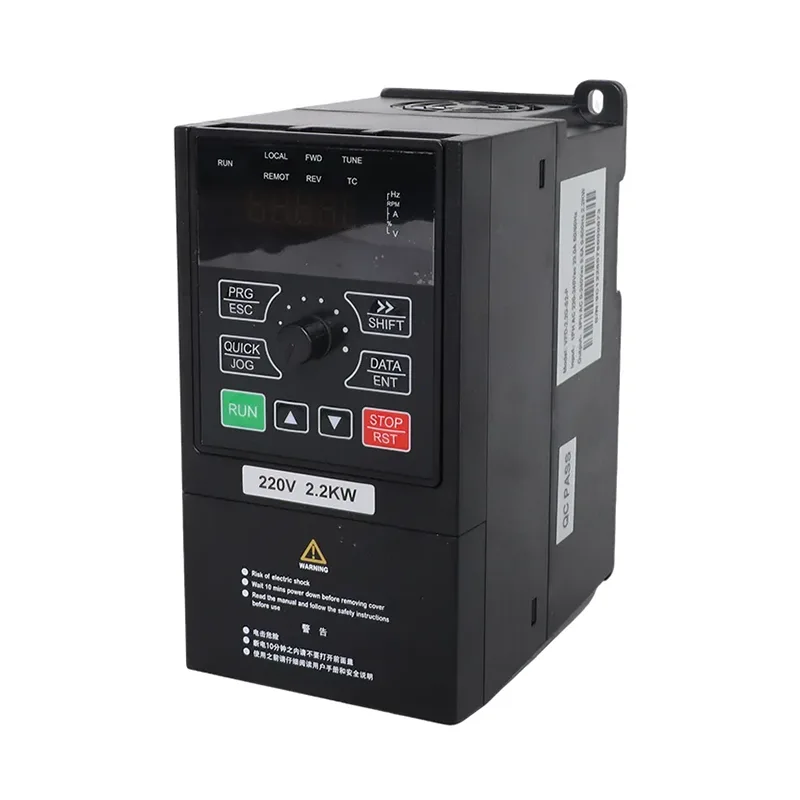

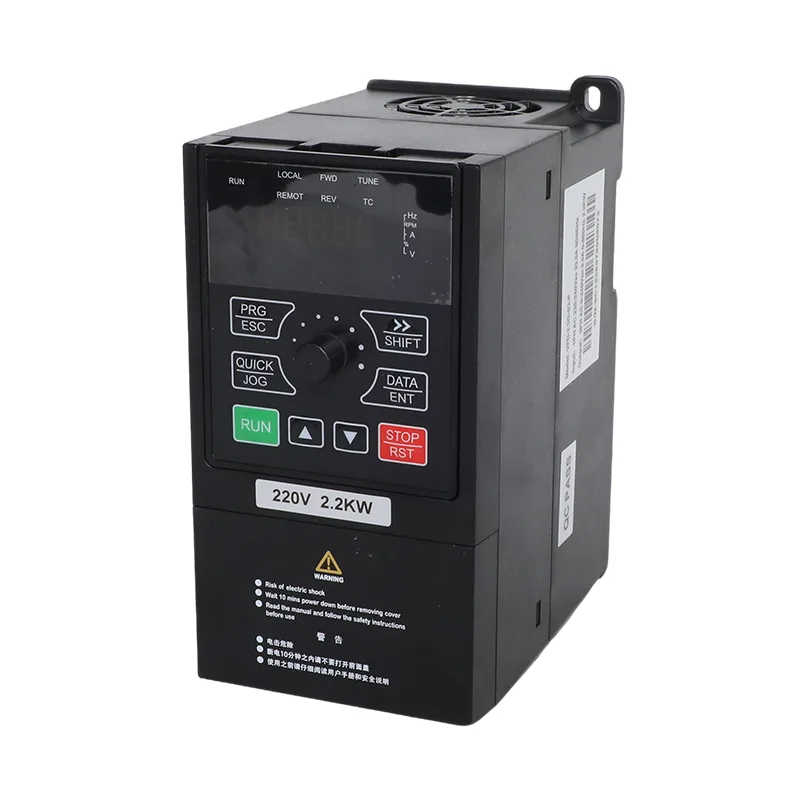

ซีรีส์ CSIVEI iMaster VFD-PC10 ประกอบด้วยรุ่น VFD-PC10-7.5G-T4 และ VFD-PC10-11G-T4-MK สำหรับการใช้งาน 380 V แบบสามเฟส กระแสไฟเอาท์พุตที่แสดงคือ 17 A สำหรับรุ่น 7.5 kW และ 25 A สำหรับรุ่น 11 kW อัตราทั้งสองนี้ใช้ในระบบปั๊มพลังงานแสงอาทิตย์และการใช้งานมอเตอร์อุตสาหกรรมที่เข้ากันได้ โดยขึ้นอยู่กับข้อกำหนดทางไฟฟ้าของไดรฟ์ที่เลือก
ในโหมดปั๊มพลังงานแสงอาทิตย์ ปั๊มพลังงานแสงอาทิตย์ 3 เฟส 380V ขนาด 7.5kW/11kW และอินเวอร์เตอร์ VFD เอนกประสงค์ใช้พลังงาน DC จากแผงเซลล์แสงอาทิตย์และใช้การติดตามจุดพลังงานสูงสุด (MPPT) เพื่อควบคุมมอเตอร์ตามอินพุตพลังงานแสงอาทิตย์ที่มีอยู่ ในโหมดวัตถุประสงค์ทั่วไป จะมีการควบคุมมอเตอร์ความถี่ตัวแปรสำหรับปั๊มและอุปกรณ์อื่นๆ ที่เข้ากันได้ โหมดการทำงานถูกเลือกผ่านพารามิเตอร์ P8-00 ตามการใช้งานที่ต้องการและการกำหนดค่าที่ให้มา
เมื่อเปรียบเทียบกับตัวควบคุมความเร็วมอเตอร์พื้นฐาน ฟังก์ชั่น PC10 ที่อยู่ในรายการยังรวมถึงการตรวจสอบระดับน้ำ การตรวจจับโหลดอันเดอร์โหลด และการรายงานข้อผิดพลาดของโพรบ ฟังก์ชันเหล่านี้เกี่ยวข้องกับระบบสูบน้ำที่ต้องตรวจสอบแหล่งน้ำ ถังเก็บน้ำ และการทำงานของปั๊มผ่านทางชุดขับเคลื่อน
| รายการ | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| มอเตอร์ที่ใช้งานได้ | 7.5 กิโลวัตต์ / 10 แรงม้า | 11 กิโลวัตต์ / 15 แรงม้า |
| ความจุที่กำหนด | 15 เควีเอ | 30 เควีเอ |
| กระแสไฟเข้า | 18.9 ก | 27.8 ก |
| กระแสไฟขาออก | 17 อ | 25 อ |
| แรงดันไฟฟ้าขาเข้า AC | AC 3 PH 380 โวลต์ (-15%) ถึง 440 โวลต์ (+10%) | |
| สูงสุด แรงดันไฟฟ้าอินพุตกระแสตรง | 900 โวลท์ดีซี | |
| ช่วง Voc ที่แนะนำ | 550 ถึง 750 VDC | |
| ช่วง MPPT ที่แนะนำ | 450 ถึง 600 VDC | |
| เริ่มต้นช่วงแรงดันไฟฟ้า | 300 ถึง 900 VDC ปรับพารามิเตอร์ได้ | |
| ระดับเสียงรบกวน | สูงสุด 65 เดซิเบลเอ |
เลือกรุ่นโดยการเปรียบเทียบพิกัดกระแสของมอเตอร์กับพิกัดกระแสเอาท์พุตของอินเวอร์เตอร์ แทนที่จะอาศัยกำลังของมอเตอร์เพียงอย่างเดียว ตรวจสอบคำต่อท้ายรุ่น ข้อกำหนดแรงดันไฟฟ้าอินพุต และข้อมูลป้ายชื่อที่เกี่ยวข้องก่อนการติดตั้ง
การกำหนดค่าอ้างอิงด้านล่างแสดงปริมาณโมดูลที่แสดงสำหรับพิกัดไดรฟ์ทั้งสอง เป็นจุดเริ่มต้นสำหรับการออกแบบระบบเซลล์แสงอาทิตย์ การจัดเตรียมขั้นสุดท้ายต้องได้รับการตรวจสอบเทียบกับข้อมูลทางไฟฟ้าของโมดูลที่เลือก อุณหภูมิต่ำสุดของไซต์งาน และข้อกำหนดในการสูบน้ำ
| แบบอย่าง | โมดูล 37±1 V, 250 W±5 Wp | โมดูล 45±1 V, 300 W±5 Wp | ||
| โมดูลต่อสตริง | สตริง | โมดูลต่อสตริง | สตริง | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| รายการ | ข้อมูลจำเพาะ |
| ความถี่ที่กำหนด | 50/60 เฮิรตซ์ |
| ช่วงความถี่อินพุต | ±5% (47.5 ถึง 63 เฮิรตซ์) |
| แรงดันขาออก | 0 ถึงแรงดันไฟฟ้าขาเข้า |
| ความถี่เอาท์พุต | 0.1 ถึง 500 เฮิรตซ์ |
| ความถี่สูงสุด | 0 ถึง 500 Hz (การควบคุม SVC และ V/F) |
| ความถี่ของผู้ให้บริการ | 0.8 kHz ถึง 8 kHz ปรับอัตโนมัติเพื่อโหลด (รองรับสูงสุด 16 kHz) |
| ความละเอียดความถี่ | การตั้งค่าดิจิตอล 0.01 เฮิรตซ์; การตั้งค่าแบบอะนาล็อก 0.025% ของความถี่สูงสุด |
| โหมดควบคุม | การควบคุมเวกเตอร์แบบไร้เซนเซอร์ (SVC); การควบคุมวี/เอฟ |
| แรงบิดสตาร์ท | 0.5 เฮิรตซ์ / 150% (SVC) |
| ช่วงความเร็ว | 1:100 (สวีซี) |
| ความแม่นยำเสถียรภาพความเร็ว | ±0.5% (SVC) |
| ความจุเกินพิกัด | จัดอันดับปัจจุบัน 150% เป็นเวลา 60 วินาที; 170% เป็นเวลา 12 วินาที; 190% เป็นเวลา 1.5 วินาที |
| เพิ่มแรงบิด | เพิ่มแรงบิดอัตโนมัติ เพิ่มด้วยตนเอง 0.1% ถึง 30.0% |
| เส้นโค้งวี/เอฟ | เส้นโค้งเชิงเส้น หลายจุด และสี่เหลี่ยม (กำลัง 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| การแยก V/F | แยกเต็ม แยกครึ่ง |
| การเร่งความเร็ว/การชะลอตัว | เชิงเส้นหรือเส้นโค้ง S, 0.0 ถึง 6500.0 วินาที |
| เบรกกระแสตรง | ความถี่เริ่มต้น 0.00 Hz ถึงความถี่สูงสุด เวลา 0.0 ถึง 36.0 วินาที; ปัจจุบัน 0.0% ถึง 100.0% |
| การควบคุมการเขย่าเบา ๆ | ความถี่ JOG 0.00 Hz ถึงความถี่สูงสุด (ค่าเริ่มต้น 5 Hz); อัตราเร่ง/เดเซล 0.0 ถึง 6500.0 วินาที |
| PID ในตัว | ใช่ สำหรับความดัน การไหล หรืออุณหภูมิแบบวงปิดโดยไม่มีตัวควบคุมภายนอก |
| เอวีอาร์ | แรงดันไฟขาออกจะคงที่เมื่อแรงดันไฟฟ้าของกริดผันผวน |

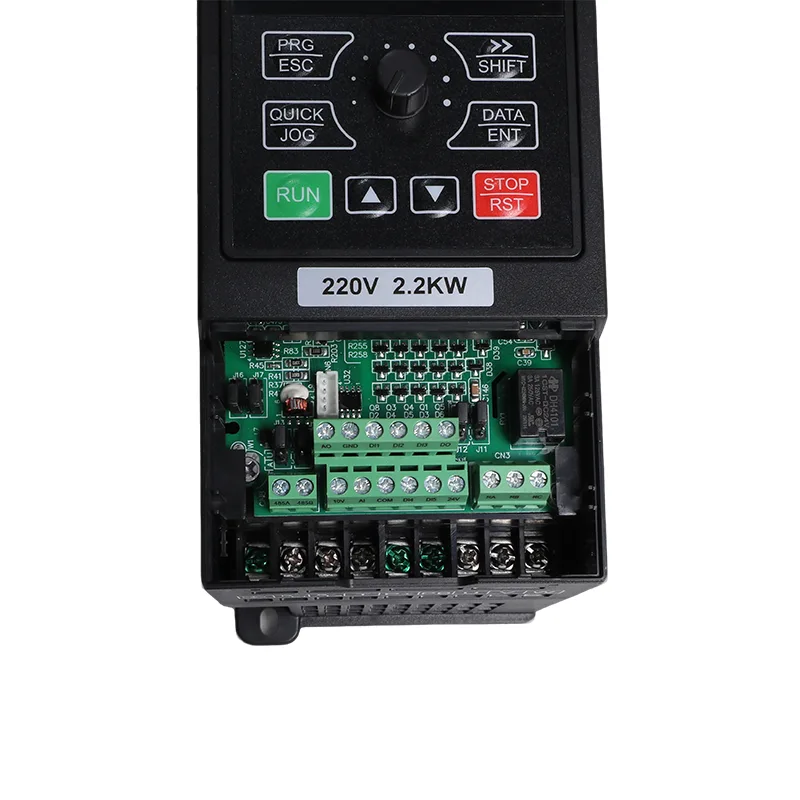

| ขั้วอินพุต | อินพุตดิจิตอล 5 ช่อง DI5 รองรับพัลส์ความเร็วสูงถึง 50 kHz; 1 อินพุตแบบอะนาล็อก 0-10 V หรือ 0-20 mA; อินพุตโพเทนชิโอมิเตอร์แบบปุ่มกด 1 ช่อง |
| ขั้วเอาท์พุท | เอาต์พุตพัลส์ความเร็วสูง 1 ตัวสูงถึง 50 kHz; 1 เอาท์พุทรีเลย์; 1 เอาต์พุตอะนาล็อก 0-20 mA หรือ 0-10 V |
| การสื่อสาร | RS485, Modbus RTU |
| การป้องกัน | การตรวจจับการลัดวงจรของมอเตอร์เมื่อเปิดเครื่อง, การสูญเสียเฟสเอาท์พุต, กระแสไฟเกิน, แรงดันไฟเกิน, แรงดันไฟต่ำ, อุณหภูมิเกิน, โอเวอร์โหลด, โอเวอร์โหลด, ไฟอ่อน |
| อุณหภูมิในการทำงาน | -10°C ถึง 50°C; ลดลง 1% ต่อ 1°C ที่สูงกว่า 40°C |
| อุณหภูมิในการจัดเก็บ | -20°ซ ถึง 60°ซ |
| ความชื้น | ต่ำกว่า 95% RH ไม่มีการควบแน่น |
| ระดับความสูง | ต่ำกว่า 1,000 ม. ลดลง 1% ต่อ 100 ม. จาก 1,000 เป็น 3,000 ม |
| การสั่นสะเทือน | ต่ำกว่า 5.9 ม./วินาที² (0.6 ก.) |
| สิ่งที่แนบมา | IP20 ติดผนังหรือตู้ การติดตั้งแนวตั้ง |
| ระบบจำหน่าย | เทนเนสซี, ทีที |
| อีเอ็มซี/ความปลอดภัย | IEC 61800-3 (C3); IEC 61800-5-1 |
ข้อมูลซีรีส์ PC10 อธิบายลำดับการทำงานอัตโนมัติสำหรับการติดตั้งที่กำหนดค่าสำหรับพลังงานแสงอาทิตย์และพลังงานกริด ในการกำหนดค่าที่บันทึกไว้ พารามิเตอร์ P8-15 จะเลือกลักษณะการทำงานของโหมดจ่าย เมื่อตั้งค่า P8-15 เป็น 0 ไดรฟ์จะทำงานโดยใช้พลังงานแสงอาทิตย์เมื่อมี และใช้กริดตามแสงอ่อนที่กำหนดค่าไว้และตรรกะการเปลี่ยนแปลง
ข้อมูลพารามิเตอร์ที่ให้มาจะแสดงรายการ P8-16 เป็นช่วงเวลาการทำงานของกริด โดยมีค่าเริ่มต้นที่ 60 นาที และ P8-17 เป็นความล่าช้าที่เกี่ยวข้องกับการกลับสู่การทำงานของโซลาร์ โดยมีค่าเริ่มต้นที่ 4 วินาที ยืนยันลำดับและค่าเริ่มต้นของพารามิเตอร์ที่รองรับโดยเทียบกับคู่มือสำหรับรุ่นและเวอร์ชันเฟิร์มแวร์ที่แน่นอนก่อนการทดสอบการใช้งาน
สำหรับระบบที่ใช้แหล่งจ่ายไฟสำรอง AC การเดินสายและการจัดการการเปลี่ยนจะต้องเป็นไปตามแผนภาพวงจรที่เกี่ยวข้อง ยืนยันว่าจำเป็นต้องใช้อุปกรณ์สวิตชิ่งภายนอกหรือไม่ อย่าสันนิษฐานว่าอินเวอร์เตอร์เพียงตัวเดียวเท่านั้นที่ทำหน้าที่เปลี่ยนแหล่งจ่ายทุกฟังก์ชัน
สำหรับระบบประปา การชลประทาน และการเพาะเลี้ยงสัตว์น้ำที่ใช้ร่วมกัน การทำงานของปั๊มอาจขึ้นอยู่กับทั้งระดับน้ำในถังเก็บและความพร้อมของน้ำที่แหล่งที่มา พารามิเตอร์ PC10 ที่อยู่ในรายการมีฟังก์ชันที่เกี่ยวข้องกับการตรวจจับระดับน้ำ การตรวจสอบโหลดที่ต่ำกว่า และการวินิจฉัยข้อบกพร่องของโพรบ
ข้อมูลพารามิเตอร์ที่ให้มาจะระบุ P8-18 สำหรับการตรวจจับระดับน้ำ AI, P8-19 สำหรับเกณฑ์เต็มระดับ และ P8-20 สำหรับความล่าช้าในการพักเครื่อง สัญญาณระดับและขีดจำกัดที่กำหนดค่าไว้จะกำหนดว่าชุดขับเคลื่อนตอบสนองต่อสภาพถังที่ได้รับการตรวจสอบอย่างไร ประเภทเซนเซอร์ สายไฟ และลำดับการควบคุมจริงควรเป็นไปตามแผนภาพการเดินสายไฟและคำแนะนำเกี่ยวกับพารามิเตอร์ที่เกี่ยวข้อง
ข้อมูลการป้องกันแหล่งน้ำใช้ P8-24 สำหรับระดับการตรวจจับน้ำหนักเกิน P8-25 สำหรับเวลาในการตรวจจับ และ P8-26 สำหรับการตั้งค่าการรีเซ็ต พารามิเตอร์เหล่านี้เกี่ยวข้องในกรณีที่ใช้การลดภาระของมอเตอร์เพื่อระบุการขาดน้ำที่เป็นไปได้หรือสภาวะปั๊มที่เกี่ยวข้อง
แหล่งที่มาที่ให้มาระบุ P8-22 เป็นเกณฑ์การตรวจสอบความเสียหายของโพรบ และ E43 เป็นตัวบ่งชี้ข้อบกพร่องของโพรบที่สอดคล้องกัน ยืนยันคำจำกัดความของสัญญาณเตือนและเงื่อนไขการตรวจจับในคู่มือรุ่นที่เกี่ยวข้องเมื่อกำหนดค่าหรือแก้ไขปัญหาระบบ
ฟังก์ชันระดับน้ำและระดับน้ำต่ำกว่าปกติขึ้นอยู่กับการเลือกเซ็นเซอร์ การติดตั้ง และการตั้งค่าพารามิเตอร์ที่ถูกต้อง ควรดำเนินการและทดสอบภายใต้เงื่อนไขที่ระบุไว้ในเอกสารประกอบผลิตภัณฑ์
ข้อมูลซีรีส์ PC10 ที่ให้มาระบุว่าคำสั่งแผงควบคุมและคำสั่งการสื่อสารสามารถคงไว้ได้ตลอดวงจรพลังงาน ควรตรวจสอบพฤติกรรมการรีสตาร์ทจริงกับแหล่งคำสั่งที่กำหนดค่าไว้ พารามิเตอร์การรีสตาร์ท และข้อกำหนดด้านความปลอดภัยของแอปพลิเคชัน
RS485 Modbus RTU ถูกระบุว่าเป็นอินเทอร์เฟซการสื่อสาร แหล่งที่มาระบุพารามิเตอร์การตรวจสอบ U0-49 เป็นสถานะโหมดการจ่าย โดย 0 หมายถึงการทำงานของกริด และ 1 หมายถึงการทำงานของพลังงานแสงอาทิตย์ ข้อมูลนี้อาจถูกใช้โดยระบบการตรวจสอบที่เข้ากันได้หลังจากยืนยันคำจำกัดความของรีจิสเตอร์และค่าสถานะที่มีอยู่ในเอกสารการสื่อสารที่เกี่ยวข้อง
การตรวจสอบระยะไกลมีประโยชน์เมื่อชุดขับเคลื่อนทำงานที่ถังเก็บน้ำ สถานีชลประทาน หรือสถานที่อื่นๆ ที่ตัวควบคุมไม่ได้ทำงานอย่างต่อเนื่อง ควรทดสอบการตั้งค่าการสื่อสารเพื่อยืนยันว่าสถานะที่แสดงตรงกับสถานะการทำงานจริง
ในโหมดใช้งานทั่วไป อินเวอร์เตอร์จะมีการควบคุมมอเตอร์ความถี่ตัวแปรสำหรับอุปกรณ์ที่เข้ากันได้ วิธีการควบคุมที่ระบุไว้คือการควบคุมเวกเตอร์แบบไร้เซ็นเซอร์ (SVC) และการควบคุม V/F พร้อมฟังก์ชันเพิ่มเติม รวมถึง PID ในตัว การเร่งความเร็วและการชะลอตัวที่ปรับได้ การควบคุม JOG และการสื่อสาร Modbus RTU
รูปแบบการใช้งานทั่วไปสามารถนำมาพิจารณาสำหรับการใช้งานที่เข้ากันได้ เช่น การแยกน้ำออกจากเหมือง การปราบปรามฝุ่นจากเหมืองหิน การหมุนเวียนทางอุตสาหกรรม และปั๊มในกระบวนการ รุ่นจะต้องตรงกับกระแสไฟที่กำหนดของมอเตอร์ คุณลักษณะโหลด ข้อกำหนดในการเร่งความเร็ว และหน้าที่การปฏิบัติงาน
พารามิเตอร์ P8-00 ถูกระบุในข้อมูลที่ให้มาเป็นพารามิเตอร์การเลือกโหมดการทำงาน ควรกำหนดค่าโหมดตามการใช้งานจริงและคำแนะนำสำหรับรุ่นที่ให้มา การเปลี่ยนแปลงใดๆ ระหว่างปั๊มพลังงานแสงอาทิตย์และการทำงานทั่วไปต้องเป็นไปตามการตั้งค่าพารามิเตอร์และขั้นตอนการทดสอบเดินเครื่องที่กำหนดไว้
สำหรับการสูบน้ำจากหลุมเจาะหรือสูบน้ำจากแม่น้ำไปยังถังจ่ายน้ำ การทำงานด้วยพลังงานแสงอาทิตย์ของชุดขับเคลื่อนและฟังก์ชันการตรวจสอบระดับที่ระบุไว้ถือเป็นส่วนหนึ่งของการออกแบบระบบ ควรกำหนดพิกัดมอเตอร์ หัวปั๊ม ปริมาตรน้ำที่ต้องการ และการควบคุมระดับถังก่อนเลือกชุดขับเคลื่อน
ระบบชลประทานที่ใช้ร่วมกันอาจใช้ปั๊มกลางเพื่อจ่ายน้ำให้กับทุ่งนาหรือเขตชลประทานหลายแห่ง การเลือกควรสะท้อนถึงการไหลที่ต้องการ เฮดไดนามิกทั้งหมด ตารางการทำงานรายวัน และความพร้อมของพลังงานแสงอาทิตย์หรือกริด
ปั๊มแลกเปลี่ยนน้ำและปั๊มหมุนเวียนในบริเวณเพาะเลี้ยงสัตว์น้ำสามารถใช้การควบคุมความถี่ตัวแปรได้ โดยที่การจัดเรียงมอเตอร์และปั๊มเข้ากันได้ กำหนดการสูบน้ำที่จำเป็นและการควบคุมการจัดการน้ำควรได้รับการพิจารณาควบคู่กับแหล่งจ่ายไฟฟ้าของไซต์งาน
ในโหมดการใช้งานทั่วไป สามารถประเมินชุดขับเคลื่อนสำหรับอุปกรณ์แยกน้ำจากเหมือง การจัดการน้ำในบ่อ และอุปกรณ์ปั๊มดูดฝุ่นที่ใช้ร่วมกันได้ ตรวจสอบพิกัดมอเตอร์ สภาวะโหลด ข้อกำหนดด้านสิ่งแวดล้อม และวิธีการควบคุมที่จำเป็นสำหรับการติดตั้งเฉพาะ
การกำหนดค่าตามวัตถุประสงค์ทั่วไปสามารถพิจารณาได้สำหรับการไหลเวียนของน้ำในกระบวนการที่เข้ากันได้ การสร้างหอทำความเย็น และหน้าที่การสูบน้ำทางอุตสาหกรรมอื่นๆ ควรประเมินการไหล แรงดันใช้งาน และคุณลักษณะของมอเตอร์ที่ต้องการโดยเป็นส่วนหนึ่งของการออกแบบระบบ
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ความถี่ที่กำหนด | 50/60 เฮิรตซ์ |
| ช่วงความถี่อินพุต | ±5% (47.5 ถึง 63 เฮิรตซ์) |
| แรงดันขาออก | 0 ถึงแรงดันไฟฟ้าขาเข้า |
| ความถี่เอาท์พุต | 0.1 ถึง 500 เฮิรตซ์ |
| ความถี่สูงสุด | 0 ถึง 500 Hz (การควบคุม SVC และ V/F) |
| ความถี่ของผู้ให้บริการ | 0.8 kHz ถึง 8 kHz ปรับให้โหลดโดยอัตโนมัติ รองรับสูงสุด 16 kHz |
| ความละเอียดความถี่ | การตั้งค่าดิจิตอล 0.01 เฮิรตซ์; การตั้งค่าแบบอะนาล็อก 0.025% ของความถี่สูงสุด |
| โหมดควบคุม | การควบคุมเวกเตอร์แบบไร้เซนเซอร์ (SVC); การควบคุมวี/เอฟ |
| แรงบิดสตาร์ท | 0.5 เฮิรตซ์ / 150% (SVC) |
| ช่วงความเร็ว | 1:100 (สวีซี) |
| ความแม่นยำเสถียรภาพความเร็ว | ±0.5% (SVC) |
| ความจุเกินพิกัด | จัดอันดับปัจจุบัน 150% เป็นเวลา 60 วินาที; 170% เป็นเวลา 12 วินาที; 190% เป็นเวลา 1.5 วินาที |
| เพิ่มแรงบิด | เพิ่มแรงบิดอัตโนมัติ เพิ่มด้วยตนเอง 0.1% ถึง 30.0% |
| เส้นโค้งวี/เอฟ | เส้นโค้งเชิงเส้น หลายจุด และสี่เหลี่ยม (กำลัง 1.2 / 1.4 / 1.6 / 1.8 / 2.0) |
| การแยก V/F | แยกเต็ม แยกครึ่ง |
| การเร่งความเร็ว/การชะลอตัว | เชิงเส้นหรือเส้นโค้ง S, 0.0 ถึง 6500.0 วินาที |
| เบรกกระแสตรง | ความถี่เริ่มต้น 0.00 Hz ถึงความถี่สูงสุด เวลา 0.0 ถึง 36.0 วินาที; ปัจจุบัน 0.0% ถึง 100.0% |
| การควบคุมการเขย่าเบา ๆ | ความถี่ JOG 0.00 Hz ถึงความถี่สูงสุด (ค่าเริ่มต้น 5 Hz); อัตราเร่ง/เดเซล 0.0 ถึง 6500.0 วินาที |
| PID ในตัว | ใช่ สำหรับความดัน การไหล หรืออุณหภูมิแบบวงปิดโดยไม่มีตัวควบคุมภายนอก |
| เอวีอาร์ | แรงดันไฟขาออกจะคงที่เมื่อแรงดันไฟฟ้าของกริดผันผวน |
| ขั้วอินพุต | อินพุตดิจิตอล 5 ช่อง DI5 รองรับพัลส์ความเร็วสูงถึง 50 kHz; 1 อินพุตแบบอะนาล็อก 0-10 V หรือ 0-20 mA; อินพุตโพเทนชิโอมิเตอร์แบบปุ่มกด 1 ช่อง |
| ขั้วเอาท์พุท | เอาต์พุตพัลส์ความเร็วสูง 1 ตัวสูงถึง 50 kHz; 1 เอาท์พุทรีเลย์; 1 เอาต์พุตอะนาล็อก 0-20 mA หรือ 0-10 V |
| การสื่อสาร | RS485, Modbus RTU |
| การป้องกัน | การตรวจจับการลัดวงจรของมอเตอร์เมื่อเปิดเครื่อง, การสูญเสียเฟสเอาท์พุต, กระแสไฟเกิน, แรงดันไฟเกิน, แรงดันไฟต่ำ, อุณหภูมิเกิน, โอเวอร์โหลด, โอเวอร์โหลด, ไฟอ่อน |
| อุณหภูมิในการทำงาน | -10°C ถึง 50°C; ลดลง 1% ต่อ 1°C ที่สูงกว่า 40°C |
| อุณหภูมิในการจัดเก็บ | -20°ซ ถึง 60°ซ |
| ความชื้น | ต่ำกว่า 95% RH ไม่มีการควบแน่น |
| ระดับความสูง | ต่ำกว่า 1,000 ม. ลดลง 1% ต่อ 100 ม. จาก 1,000 เป็น 3,000 ม |
| การสั่นสะเทือน | ต่ำกว่า 5.9 ม./วินาที² (0.6 ก.) |
| สิ่งที่แนบมา | IP20 ติดผนังหรือตู้ การติดตั้งแนวตั้ง |
| ระบบจำหน่าย | เทนเนสซี, ทีที |
| อีเอ็มซี/ความปลอดภัย | IEC 61800-3 (C3); IEC 61800-5-1 |
ตัวเครื่องได้รับการจัดอันดับ IP20 และไม่มีการป้องกันน้ำเข้า ควรติดตั้งไดรฟ์ในสภาพแวดล้อมในร่มหรือตู้ป้องกันที่เหมาะสม โดยมีการระบายอากาศที่เพียงพอ และสอดคล้องกับอุณหภูมิ ความชื้น และข้อกำหนดในการติดตั้ง
การกำหนดค่าอ้างอิงที่ให้มาระบุสามสตริงจาก 18 โมดูลที่มีพิกัด 250 Wp หรือสามสตริงจาก 15 โมดูลที่มีพิกัด 300 Wp การจัดเตรียมเหล่านี้สอดคล้องกับ 54 โมดูลหรือ 45 โมดูล ตามลำดับ และกำลังไฟฟ้าอาเรย์ที่กำหนดที่คำนวณได้ที่ 13.5 kWp ในทั้งสองกรณี การออกแบบสตริงขั้นสุดท้ายต้องได้รับการตรวจสอบโดยเทียบกับเอกสารข้อมูลโมดูล อุณหภูมิต่ำสุดของไซต์งาน และขีดจำกัดแรงดันไฟฟ้ากระแสตรงของอินเวอร์เตอร์
ข้อมูลจำเพาะที่ให้มาจะแสดงระดับเสียงรบกวนสูงสุดที่ 65 dBA จำเป็นต้องมีการบำบัดเสียงเพิ่มเติมหรือไม่นั้นขึ้นอยู่กับสถานที่ติดตั้ง เสียงในห้อง อุปกรณ์ปฏิบัติการ และข้อกำหนดด้านเสียงที่เกี่ยวข้อง พิจารณาสภาพแวดล้อมการติดตั้งเมื่อวางตำแหน่งไดรฟ์ในอาคารที่มีคนอยู่หรือห้องอุปกรณ์ที่ปิดล้อม
การกำหนดค่าวัตถุประสงค์ทั่วไปควรจับคู่กับโหลดทั้งหมดและวิธีการควบคุมที่รองรับ สำหรับการใช้งานควบคุมเวกเตอร์ ให้ยืนยันการจัดเรียงมอเตอร์ที่เกี่ยวข้องในคู่มือ การใช้มอเตอร์หลายตัวจากไดรฟ์เดียวต้องใช้กระแสรวมเพื่อให้อยู่ภายในพิกัดของไดรฟ์ และมอเตอร์แต่ละตัวต้องมีการป้องกันโอเวอร์โหลดที่เหมาะสม ปฏิบัติตามคำแนะนำของผู้ผลิตสำหรับโหมดควบคุมที่เลือก
ข้อมูลที่ให้มาจะระบุพารามิเตอร์การตรวจสอบ U0-49 เป็นตัวบ่งชี้โหมดการจ่าย โดย 0 แสดงถึงการทำงานของกริด และ 1 แสดงถึงการทำงานของพลังงานแสงอาทิตย์ พารามิเตอร์อาจอ่านได้บน Modbus RTU ในกรณีที่รองรับ ยืนยันข้อกำหนดการลงทะเบียนและการตั้งค่าการสื่อสารกับคู่มือที่เกี่ยวข้องก่อนที่จะรวมเข้ากับระบบการตรวจสอบระยะไกล
รักษาฮีทซิงค์และพัดลมระบายความร้อนให้ปราศจากฝุ่น ตรวจสอบขั้วต่อและการเชื่อมต่อสายไฟตามกำหนดการบำรุงรักษา และตรวจสอบอุณหภูมิและการระบายอากาศโดยรอบ ช่วงอุณหภูมิการทำงานที่ระบุไว้คือ -10°C ถึง 50°C โดยมีการลดพิกัดที่สูงกว่า 40°C คำแนะนำระดับความสูงที่ให้มายังระบุการลดพิกัดที่สูงกว่า 1,000 ม. ปฏิบัติตามคำแนะนำของรุ่นที่แน่นอนสำหรับช่วงเวลาการตรวจสอบและขั้นตอนการบำรุงรักษา
ไม่ ข้อมูลซีรีส์ PC10 ที่ให้มาแสดงรายการโหมดปั๊มพลังงานแสงอาทิตย์และโหมดอินเวอร์เตอร์อเนกประสงค์ การทำงานของปั๊มพลังงานแสงอาทิตย์ประกอบด้วย MPPT และฟังก์ชันการป้องกันที่เกี่ยวข้องกับปั๊มที่บันทึกไว้ ในขณะที่การทำงานทั่วไปรองรับการควบคุมมอเตอร์ SVC หรือ V/F, PID และ Modbus RTU พารามิเตอร์ P8-00 ถูกระบุเป็นพารามิเตอร์การเลือกโหมด ตรวจสอบการตั้งค่าที่อนุญาตและขั้นตอนการเปลี่ยนโหมดในคู่มือเฉพาะรุ่น
