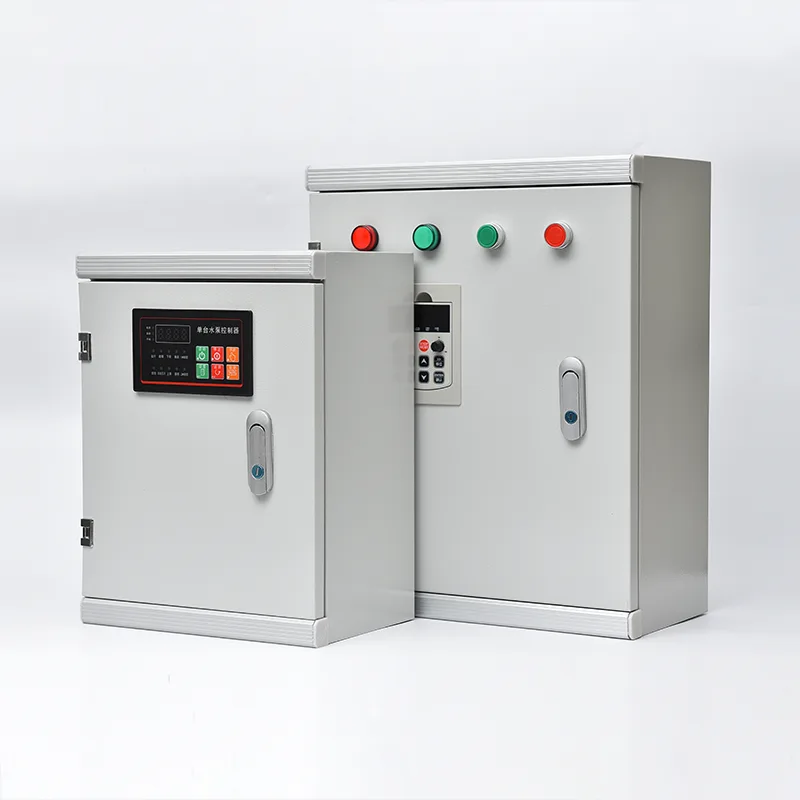

ตู้ศูนย์ควบคุมมอเตอร์

ในฐานะผู้ผลิตมืออาชีพในประเทศจีน Csivei ต้องการนำเสนอตู้ศูนย์ควบคุมมอเตอร์ที่มีคุณภาพ ซึ่งเป็นชุดประกอบแบบตั้งพื้นแบบหลายส่วนแบบตั้งพื้นด้านหน้า พร้อมระบบบัสบาร์แนวนอนพิกัด 400A ถึง 6300A และทนต่อการลัดวงจรได้ถึง 100kA ส่วนแนวตั้งแต่ละส่วนยอมรับหน่วยการทำงานแบบถอดได้หรือแบบตายตัว: DOL, สตาร์เดลต้า, ซอฟต์สตาร์ท หรือสตาร์ทมอเตอร์ VFD รวมถึงเบรกเกอร์ตัวป้อนและโมดูลจ่ายไฟควบคุม Withdrawable units allow a faulty starter to be isolated, withdrawn, and replaced in minutes without de-energising the entire MCC. Internal segregation is available in Form 2, Form 3, or Form 4 per IEC 61439, separating busbars from functional units and terminals. วงจรมอเตอร์ได้รับการออกแบบสำหรับการประสานงานประเภท 2 ตามมาตรฐาน IEC 60947-4-1 เพื่อให้มั่นใจว่าส่วนประกอบสตาร์ทเตอร์จะไม่เสียหายหลังจากเกิดข้อผิดพลาดในการลัดวงจรของมอเตอร์ การสื่อสารผ่าน Profibus, Profinet, Modbus RTU/TCP หรืออีเทอร์เน็ต/IP จะส่งสถานะมอเตอร์ กระแสไฟฟ้า ชั่วโมงการทำงาน พลังงาน และการวินิจฉัยไปยังโรงงาน DCS หรือ SCADA ตัวเครื่องได้รับการจัดอันดับ IP42 ถึง IP55 ทำจากเหล็กชุบสังกะสีเคลือบด้วยสีฝุ่น เหมาะสำหรับห้องไฟฟ้าภายในอาคารและสภาพแวดล้อมทางอุตสาหกรรมที่มีฝุ่นมาก

การใช้งานผลิตภัณฑ์

ไม่ว่ามอเตอร์หลายสิบหรือหลายร้อยตัวจะต้องได้รับการจ่ายไฟ ป้องกัน และควบคุมอย่างเชื่อถือได้จากตำแหน่งศูนย์กลาง ระบบควบคุมปั๊มพลังงานแสงอาทิตย์จะมอบโครงสร้างหลักแบบโมดูลาร์ที่มีโครงสร้างสำหรับการจ่ายไฟฟ้าทางอุตสาหกรรม

โรงบำบัดน้ำและน้ำเสีย

โรงบำบัดน้ำเสียในเทศบาลและในโรงงานอุตสาหกรรมมีกลุ่มยานยนต์จำนวนมาก ได้แก่ ปั๊มดูดน้ำดิบ เครื่องเติมอากาศ ตัวขับบ่อพัก การจัดการตะกอน ปั๊มจ่ายสารเคมี และปั๊มจ่ายสารเคมีแบบยกสูง ซึ่งมักมีจำนวนมอเตอร์มากกว่าร้อยตัวในไซต์งานเดียว ศูนย์ควบคุมมอเตอร์จะรวมสตาร์ตเตอร์และไดรฟ์ของมอเตอร์ทั้งหมดไว้ในห้อง MCC ที่ตั้งอยู่ใจกลางเมืองตั้งแต่หนึ่งห้องขึ้นไป โดยแต่ละยูนิตการทำงานสำหรับมอเตอร์เฉพาะโดยเฉพาะ ยูนิตสตาร์ทแบบลิ้นชักมาตรฐานสำหรับปั๊มและโบลเวอร์ช่วยให้สามารถถอดและเปลี่ยนยูนิตที่ชำรุดได้ภายในไม่กี่นาที ช่วยให้กระบวนการบำบัดกลับมาต่อเนื่อง การผสานรวมกับระบบ SCADA ของโรงงานผ่านเครือข่ายการสื่อสารสำรองช่วยให้ผู้ปฏิบัติงานได้รับสถานะมอเตอร์แบบเรียลไทม์ ชั่วโมงการทำงาน และการใช้พลังงานในทุกไดรฟ์

สิ่งอำนวยความสะดวกน้ำมันก๊าซและปิโตรเคมี

โรงกลั่น โรงงานแปรรูปก๊าซ และกลุ่มปิโตรเคมีดำเนินงานในพื้นที่อันตรายซึ่งมีข้อกำหนดด้านความปลอดภัยที่เข้มงวด โดยทั่วไป แผง MCC สำหรับสภาพแวดล้อมเหล่านี้จะได้รับการติดตั้งในห้องไฟฟ้าที่มีแรงดันหรือไล่ออกซึ่งอยู่ห่างจากพื้นที่กระบวนการ วงจรมอเตอร์ได้รับการออกแบบทางวิศวกรรมสำหรับอุปกรณ์หมุนที่สำคัญ — ปั๊มน้ำมันดิบ ปั๊มถ่ายเทผลิตภัณฑ์ ปั๊มหมุนเวียนน้ำหล่อเย็น มอเตอร์ทำความเย็นแบบครีบพัดลม และเครื่องอัดแก๊ส การแยกภายในแบบฟอร์ม 3 หรือแบบฟอร์ม 4 แยกหน่วยสตาร์ทมอเตอร์แต่ละตัวออกจากบัสบาร์หลักและยูนิตที่อยู่ติดกัน ป้องกันไม่ให้เกิดข้อผิดพลาดส่วนโค้งภายในในสตาร์ทเตอร์ตัวหนึ่งจากการแพร่กระจายไปยังตัวอื่น รีเลย์ป้องกันมอเตอร์ป้องกันการระเบิดและฟิวส์จำกัดกระแสที่ผ่านการรับรอง ช่วยให้มั่นใจถึงการแยกมอเตอร์อย่างปลอดภัยในโซนที่จัดประเภท

โรงงานผลิตไฟฟ้าและสาธารณูปโภค

สถานีความร้อนและไฟฟ้าพลังน้ำอาศัย MCC ในการจัดการระบบขับเคลื่อนด้วยมอเตอร์เสริมซึ่งจำเป็นต่อการผลิต เช่น ปั๊มป้อนหม้อไอน้ำ ปั๊มน้ำหล่อเย็นคอนเดนเซอร์ พัดลมแบบบังคับและแบบเหนี่ยวนำ สายพานลำเลียงขนถ่ายถ่านหิน และปั๊มน้ำมันเชื้อเพลิง อัตราการทนต่อการลัดวงจรสูงของ MCC (โดยทั่วไปคือ 65kA ถึง 100kA) มีความสำคัญอย่างยิ่งในบอร์ดเสริมของสถานีไฟฟ้า ซึ่งระดับความผิดปกติจากหม้อแปลงเสริมของสถานีอาจรุนแรงได้ ส่วนจ่ายไฟเข้าสำรองพร้อมสวิตช์ถ่ายโอนอัตโนมัติรองรับข้อกำหนดด้านพลังงานที่สำคัญในการสตาร์ทแบบแบล็คสตาร์และการปิดเครื่องของโรงงาน

การทำเหมืองแร่และการแปรรูปแร่

โรงงานแปรรูปทองแดง ทองคำ แร่เหล็ก และถ่านหินใช้ MCC ในการควบคุมเครื่องบด โรงบด เซลล์ลอยตัว ตัวขับเคลื่อนสารเพิ่มความหนา ระบบสายพานลำเลียง และปั๊มสารละลาย ซึ่งเป็นอุปกรณ์ที่มักเริ่มทำงานภายใต้ภาระหนักและทำงานในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นและเปียก ตู้ MCC ได้รับการระบุด้วยการป้องกันฝุ่นและความชื้นที่ได้รับการปรับปรุง (IP54/IP55) และมักจะมีเครื่องทำความร้อนป้องกันการควบแน่นภายในสำหรับการติดตั้งในอาคารแปรรูปที่ไม่ได้รับความร้อน รีเลย์ป้องกันมอเตอร์พร้อมการสร้างแบบจำลองความร้อนขั้นสูง ช่วยให้มั่นใจได้ว่ามอเตอร์บดและเครื่องบดขนาดใหญ่จะไม่สะดุดโดยไม่จำเป็นในระหว่างสภาวะโอเวอร์โหลดของกระบวนการ

การผลิตเยื่อ กระดาษ และเหล็ก

อุตสาหกรรมที่มีกระบวนการต่อเนื่อง เช่น โรงงานกระดาษและโรงงานรีดเหล็ก ใช้มอเตอร์หลายร้อยตัวในสายการผลิตที่ยาวนาน โดยที่มอเตอร์ขัดข้องอาจทำให้ทั้งสายการผลิตต้องหยุดทำงาน แผง MCC ในโรงงานเหล่านี้รวมเอายูนิตสตาร์ทแบบถอดได้ ซึ่งช่วยให้สามารถให้บริการวงจรมอเตอร์ได้โดยไม่ต้องตัดพลังงานส่วน MCC ทั้งหมด - เพียงแต่ยูนิตจะถูกแยกออก ถอดออก และแทนที่ด้วยชิ้นส่วนสำรองในขณะที่บัสบาร์หลักยังคงอยู่ การสื่อสาร Fieldbus จากแต่ละชุดสตาร์ทไปยัง DCS ให้การวินิจฉัยมอเตอร์โดยละเอียด ซึ่งช่วยให้สามารถเปลี่ยนแปลงตามกำหนดเวลาได้ก่อนที่จะเกิดความล้มเหลวที่ไม่คาดคิด

บริการ HVAC และอาคารในโรงงานขนาดใหญ่

สนามบิน ศูนย์การประชุม และอาคารพาณิชย์ขนาดใหญ่ใช้ MCC เพื่อรวมศูนย์การควบคุมโหลดมอเตอร์ HVAC ทั้งหมด — ชิลเลอร์ หอทำความเย็น ปั๊มน้ำเย็น หน่วยจัดการอากาศ และพัดลมดูดควัน การผสานรวมกับระบบการจัดการอาคารช่วยให้สามารถหมุนเวียนการทำงาน การถอยหลังในเวลากลางคืน และเพิ่มประสิทธิภาพการควบคุมด้านพลังงานทั่วทั้งกลุ่มมอเตอร์จากห้องควบคุมเดียว

เจาะลึกทางเทคนิค

ตู้ศูนย์ควบคุมมอเตอร์คือชุดสวิตช์เกียร์แรงดันต่ำที่ผ่านการทดสอบประเภทแล้ว ซึ่งออกแบบมาเพื่อการควบคุมมอเตอร์แบบโมดูลาร์ที่ปลอดภัย โดยมุ่งเน้นที่เวลาทำงาน การปกป้องบุคลากร และการบำรุงรักษา

กรอบโครงสร้างและระบบบัสบาร์

MCC ถูกสร้างขึ้นเป็นโครงตั้งพื้นแบบหลายส่วนจากโครงเหล็กชุบสังกะสีแบบพับและแบบยึดติด โดยแต่ละส่วนจะมีความกว้าง 600 มม. 800 มม. หรือ 1,000 มม. บัสบาร์แนวนอนหลักวิ่งผ่าน MCC ความยาวเต็มในช่องด้านบนหรือด้านหลังโดยเฉพาะ ผลิตจากทองแดงหรืออะลูมิเนียมชุบดีบุก และกำหนดขนาดสำหรับกระแสไฟต่อเนื่องที่กำหนด (400A ถึง 6300A) ข้อต่อบัสบาร์ถูกขันและขันด้วยแหวนรอง Belleville เพื่อรักษาแรงสัมผัสเหนือวงจรความร้อน บัสบาร์แนวตั้งในแต่ละส่วนจะกระจายพลังงานไปยังแต่ละยูนิตการทำงานผ่านหน้าสัมผัสแบบสปริงโหลดแบบปลั๊กอิน ซึ่งช่วยลดความจำเป็นในการเชื่อมต่อแบบมีสายระหว่างบัสบาร์และยูนิตสตาร์ทเตอร์แต่ละตัว พิกัดความทนทานต่อไฟฟ้าลัดวงจร — ตรวจสอบผ่านการทดสอบประเภท — ช่วยให้มั่นใจว่าระบบบัสบาร์และส่วนรองรับสามารถทนต่อแรงแม่เหล็กไฟฟ้าของความผิดปกติโดยไม่เสียรูปหรือแยกหน้าสัมผัส

การออกแบบหน่วยการทำงาน: แก้ไขและถอนออกได้

ชุดสตาร์ทมอเตอร์มีให้เลือกทั้งแบบยึดตายตัว (ยึดด้วยสลักเกลียว) หรือแบบถอดได้ (แบบลิ้นชัก) หน่วยแบบถอดได้คือข้อเสนอมาตรฐานสำหรับกระบวนการที่สำคัญ ช่วยให้สตาร์ทเตอร์สามารถแยกทางไฟฟ้า ถอนออกด้วยกลไกบนรางนำทาง และแทนที่ด้วยอะไหล่ภายในไม่กี่นาที โดยไม่ต้องตัดพลังงานส่วน MCC ทั้งหมด ยูนิตแบบถอดได้แต่ละยูนิตประกอบด้วยเบรกเกอร์แบบเคสขึ้นรูปหรือตัวตัดการเชื่อมต่อสวิตช์แบบฟิวส์ คอนแทคเตอร์พิกัดหน้าที่ รีเลย์โอเวอร์โหลดแบบอิเล็กทรอนิกส์ ฟิวส์วงจรควบคุม และแผงขั้วต่อควบคุมเฉพาะยูนิต กลไกที่เชื่อมต่อกันทำให้มั่นใจได้ว่าสามารถถอดยูนิตออกได้เฉพาะในตำแหน่งปิดเท่านั้น และไม่สามารถใส่กลับเข้าไปใหม่ภายใต้โหลดได้ การเข้ารหัสทางกลจะป้องกันไม่ให้ใส่หน่วยพิกัดหนึ่งเข้าไปในช่องสำหรับพิกัดอื่น สำหรับ VFD หรือชุดซอฟต์สตาร์ท ความลึกของตู้ที่ใหญ่ขึ้นและการระบายอากาศที่ได้รับการปรับปรุงจะถูกรวมเข้าไว้ในรูปแบบลิ้นชัก

การป้องกันมอเตอร์และการประสานงานประเภทที่ 2

วงจรมอเตอร์ทุกวงจรได้รับการออกแบบสำหรับการประสานงานประเภท 2 ตามมาตรฐาน IEC 60947-4-1 ภายใต้ข้อผิดพลาดการลัดวงจรของขั้วต่อมอเตอร์ เซอร์กิตเบรกเกอร์หรือฟิวส์จะล้างกระแสไฟฟ้าลัดโดยไม่ทำให้คอนแทคเตอร์หรือรีเลย์โอเวอร์โหลดเสียหาย เกินกว่าการเชื่อมหน้าสัมผัสแสงซึ่งสามารถแยกออกได้โดยไม่ต้องเปลี่ยนใหม่ นี่เป็นสิ่งสำคัญสำหรับเวลาทำงานของกระบวนการ — มอเตอร์ลัดวงจรไม่จำเป็นต้องเปลี่ยนสตาร์ทเตอร์ การป้องกันการโอเวอร์โหลดใช้รีเลย์อิเล็กทรอนิกส์ที่มีคลาสการเดินทางที่เลือกได้ (คลาส 10, 20, 30), การสูญเสียเฟส, ความไม่สมดุลของกระแสไฟฟ้า และการตรวจจับข้อผิดพลาดของดิน รีเลย์ป้องกันมอเตอร์ที่มีอินเทอร์เฟซ Modbus หรือ Profibus ช่วยให้ DCS มีข้อมูลสถานะความร้อนโดยละเอียด สัญญาณยับยั้งการสตาร์ท และการแจ้งเตือนการบำรุงรักษาแบบคาดการณ์ล่วงหน้า

การแบ่งแยกภายในและความปลอดภัยของบุคลากร

MCC พร้อมใช้งานโดยเพิ่มระดับของการแบ่งส่วนภายในตามการจัดระดับแบบฟอร์ม IEC 61439-1/2:

● รูปแบบ 2 : หน่วยการทำงานแยกออกจากบัสบาร์ แต่เทอร์มินัลอาจใช้ช่องเดียวกันกับยูนิต

● รูปแบบ 3 : หน่วยการทำงานทั้งหมดแยกออกจากกันและจากบัสบาร์ เทอร์มินัลแยกออกจากบัสบาร์ แต่ไม่จำเป็นต้องแยกจากกัน ซึ่งเป็นข้อกำหนดมาตรฐานสำหรับโรงงานอุตสาหกรรม

● รูปแบบ 4 : แยกบัสบาร์ หน่วยการทำงาน และเทอร์มินัลโดยสมบูรณ์ โดยแต่ละส่วนอยู่ในช่องของตัวเอง ข้อมูลนี้ระบุไว้สำหรับการใช้งานที่มีความสำคัญสูงในอุตสาหกรรมน้ำมันและก๊าซหรืออุตสาหกรรมอันตรายอื่นๆ

การกักเก็บข้อผิดพลาดส่วนโค้งภายในได้รับการออกแบบมาเพื่อเปลี่ยนเส้นทางพลังงานส่วนโค้งออกจากผู้ปฏิบัติงานผ่านช่องระบายแรงดันที่ด้านบนของกล่องหุ้ม ทดสอบภายใต้สภาวะส่วนโค้งภายในตามมาตรฐาน IEC 61641 ตามที่ระบุไว้ บานเกล็ดบนการเชื่อมต่อบัสบาร์จะปิดโดยอัตโนมัติเมื่อถอดยูนิตที่สามารถถอดออกได้ออก เพื่อป้องกันการสัมผัสกับบัสบาร์ที่มีกระแสไฟฟ้าอยู่โดยไม่ตั้งใจ

อินเทอร์เฟซการควบคุมและการจัดการมอเตอร์อัจฉริยะ

ช่องควบคุมเฉพาะภายในยูนิตสตาร์ทเตอร์แต่ละยูนิตหรือเหนือยูนิตการทำงานจะมี I/O ระยะไกลของ PLC, เกตเวย์การสื่อสาร, รีเลย์แบบอินเทอร์โพส และเทอร์มินัลมาร์แชลลิ่ง การตอบสนองของมอเตอร์ การหยุด ข้อผิดพลาด และสถานะจะถูกส่งไปยัง DCS ผ่านทางฟิลด์บัส (Profibus DP, Profinet, Modbus RTU/TCP, อีเธอร์เน็ต/IP, DeviceNet) รีเลย์การจัดการมอเตอร์อัจฉริยะในแต่ละยูนิตจะวัดกระแสของมอเตอร์ แรงดันไฟฟ้า กำลัง พลังงาน และความสมดุลของเฟสอย่างต่อเนื่อง โดยส่งข้อมูลนี้ไปยังการจัดการสินทรัพย์ของโรงงานหรือแพลตฟอร์มการบำรุงรักษาเชิงคาดการณ์ ช่วยให้ผู้ปฏิบัติงานสามารถระบุสภาวะมอเตอร์ที่เสื่อมสภาพ เช่น แรงเสียดทานของแบริ่งที่เพิ่มขึ้น การสึกหรอของใบพัด หรือการเสื่อมสภาพของขดลวด ก่อนที่จะทำให้เกิดการทริปโดยไม่ได้วางแผน

สิ่งที่แนบมาและการปรับตัวด้านสิ่งแวดล้อม

ตู้ MCC มาตรฐานผลิตจากแผ่นเหล็กชุบสังกะสีหนา 2.0 มม. เคลือบด้วยสีฝุ่น ได้รับการป้องกันระดับ IP42 เหมาะสำหรับห้องไฟฟ้าภายในอาคาร สำหรับสภาพแวดล้อมทางอุตสาหกรรมที่เต็มไปด้วยฝุ่น เช่น เหมือง โรงงานปูนซีเมนต์ การแปรรูปไม้ โครงสร้าง IP54 หรือ IP55 พร้อมการระบายอากาศแบบกรองหรือเครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศจะจัดการความเย็นภายในโดยไม่รวมอนุภาคในอากาศ สำหรับการติดตั้งกลางแจ้ง ตัวเครื่องมีระดับ IP65 พร้อมด้วยเครื่องทำความร้อนป้องกันการควบแน่นที่ควบคุมด้วยเทอร์โมสตัท หลังคากันฝน และฮาร์ดแวร์สแตนเลส ในสภาพแวดล้อมเขตร้อน PCB ที่เคลือบตามแบบแผนและตัวเชื่อมต่อแบบปิดผนึกจะป้องกันการติดตามที่เกิดจากความชื้น

การทดสอบและการประกันคุณภาพ

แผง MCC ทุกแผงผ่านโปรแกรมการทดสอบการยอมรับจากโรงงาน: ความต่อเนื่องของบัสบาร์และการวัดความต้านทานของฉนวน การทดสอบการฉีดปฐมภูมิและทุติยภูมิของรีเลย์ป้องกัน การจำลองการทำงานของคอนแทคเตอร์ สตาร์ทเตอร์ และอินเตอร์ล็อค การแทรกและการทดสอบการถอนหน่วยที่สามารถถอนได้ และการตรวจสอบเครือข่ายการสื่อสาร รายงาน FAT ฉบับเต็มจะถูกส่งพร้อมกับ MCC แต่ละรายการ พร้อมด้วยไดอะแกรมบรรทัดเดียว แบบร่างเค้าโครง และคู่มือการใช้งาน MCC ได้รับการออกแบบ ผลิต และทดสอบตามมาตรฐาน IEC 61439-1/2 โดยมีเครื่องหมาย CE และใบรับรองเสริม UL, UKCA หรือใบรับรองระดับภูมิภาคอื่นๆ

เหตุใดจึงเลือกแผง Csivei MCC

โซลูชัน MCC Panel ที่ออกแบบโดยโรงงานได้รับเลือกจากความสามารถที่ได้รับการพิสูจน์แล้วว่าสามารถตอบสนองความต้องการทั้งหมด:

● ชุดสตาร์ทเตอร์แบบถอดได้มาตรฐาน (สูงสุด 250A) ช่วยให้สามารถเปลี่ยนสตาร์ทมอเตอร์ได้อย่างรวดเร็วโดยไม่ต้องตัดไฟในส่วน MCC ทั้งหมด

● การป้องกันมอเตอร์แบบประสานงานประเภท 2 ช่วยให้มั่นใจได้ว่าข้อผิดพลาดในการลัดวงจรของมอเตอร์จะถูกแก้ไขโดยไม่ทำให้ส่วนประกอบสตาร์ทเตอร์เสียหาย

● ระบบบัสบาร์พิกัด 65kA พร้อมส่วนควบคุมข้อบกพร่องส่วนโค้งและการแยกภายในแบบฟอร์ม 3 ให้ระดับความปลอดภัยที่ต้องการ

● รีเลย์การจัดการมอเตอร์อัจฉริยะพร้อมการสื่อสาร Profibus DP ในยูนิตสตาร์ททุกตัวจะส่งข้อมูลมอเตอร์แบบเรียลไทม์ไปยัง SCADA — กระแส กำลัง กำลัง ชั่วโมงการทำงาน จำนวนสตาร์ท ความจุความร้อนที่ใช้ และการใช้พลังงาน — ช่วยให้สามารถกำหนดตารางการบำรุงรักษาแบบคาดการณ์ได้

● ส่วนประกอบเซอร์กิตเบรกเกอร์อากาศในตัวแบบหลายส่วน, ส่วน VFD สำหรับเครื่องเป่าลม, ส่วนซอฟต์สตาร์ทสำหรับปั๊มขนาดใหญ่ และส่วนสตาร์ทแบบถอดได้มาตรฐานสำหรับโหลดมอเตอร์ทั่วไป - ทั้งหมดนี้อยู่ภายในระบบบัสบาร์ทั่วไป

คำถามที่พบบ่อย

คำถามที่ 1: ระบบควบคุมปั๊มพลังงานแสงอาทิตย์และแผงจ่ายไฟแบบมาตรฐานแตกต่างกันอย่างไร

แผงจ่ายไฟส่วนใหญ่จะกระจายพลังงานไปยังวงจรสุดท้ายด้วยฟิวส์หรือเซอร์กิตเบรกเกอร์ แต่โดยทั่วไปจะไม่รวมการสตาร์ทหรือการควบคุมมอเตอร์ ศูนย์ควบคุมมอเตอร์รวมสตาร์ทเตอร์มอเตอร์ (คอนแทคเตอร์ โอเวอร์โหลด และไดรฟ์) การป้องกันมอเตอร์ และความชาญฉลาดในการควบคุมไว้ในส่วนประกอบที่มีโครงสร้างเดียว — แต่ละยูนิตการทำงานได้รับการออกแบบมาโดยเฉพาะสำหรับโหลดของมอเตอร์ ไม่ใช่แค่วงจรทั่วไป MCC ยังรวมถึงความสามารถของยูนิตที่สามารถถอดออกได้ การแยกบัสบาร์ และคุณสมบัติการสื่อสารการจัดการมอเตอร์ที่ครอบคลุมซึ่งไม่พบในแผงกระจายสินค้า

คำถามที่ 2: ระบบควบคุมปั๊มพลังงานแสงอาทิตย์หนึ่งตัวสามารถรองรับมอเตอร์ได้กี่ตัว?

จำนวนขึ้นอยู่กับจำนวนส่วนและขนาดหน่วย โดยทั่วไปส่วนแนวตั้งส่วนเดียวจะรองรับยูนิตสตาร์ทมอเตอร์ได้ 4 ถึง 12 ตัว ขึ้นอยู่กับพิกัดกำลัง กลุ่มผลิตภัณฑ์ MCC แบบหลายส่วนสามารถรองรับมอเตอร์ได้ 50, 100 หรือมากกว่า วิศวกรด้านการประยุกต์ใช้งานของเราจะปรับโครงร่างให้เหมาะสมตามรายการมอเตอร์และข้อจำกัดของไซต์งาน

Q3: ข้อดีของหน่วยที่สามารถถอนได้เหนือหน่วยคงที่คืออะไร?

ยูนิตแบบถอดได้ (แบบลิ้นชัก) ช่วยให้สตาร์ทเตอร์ที่ชำรุดสามารถแยกออกได้ ถอดออกจาก MCC และแทนที่ด้วยอะไหล่สำรอง ทั้งหมดนี้ทำได้ภายในไม่กี่นาทีโดยไม่ต้องตัดพลังงานส่วน MCC ทั้งหมด บัสบาร์หลักยังคงมีกระแสไฟฟ้าอยู่ และวงจรมอเตอร์อื่นๆ ยังคงทำงานต่อไป นี่เป็นสิ่งสำคัญสำหรับอุตสาหกรรมที่มีกระบวนการต่อเนื่อง ซึ่งการหยุดทำงานโดยไม่ได้วางแผนบนมอเตอร์ตัวเดียวจะต้องไม่ต่อเนื่องกัน หน่วยคงที่มีต้นทุนที่ต่ำกว่า แต่จำเป็นต้องตัดส่วน MCC ออกเพื่อเปลี่ยนสตาร์ทเตอร์

คำถามที่ 4: การแยกแบบฟอร์ม 2, แบบฟอร์ม 3 และแบบฟอร์ม 4 หมายถึงอะไร

สิ่งเหล่านี้อ้างอิงถึงระดับของการแบ่งส่วนภายในตาม IEC 61439-1/2 แบบฟอร์ม 2 แยกหน่วยการทำงานออกจากบัสบาร์ แบบฟอร์ม 3 เพิ่มการแยกระหว่างหน่วยการทำงานแต่ละหน่วย แบบฟอร์ม 4 แยกเทอร์มินัลออกจากกันและจากหน่วยการทำงานอื่นเพิ่มเติม รูปแบบที่สูงขึ้นจะให้ความปลอดภัยมากขึ้นในระหว่างการบำรุงรักษา และมีส่วนโค้งผิดพลาดอย่างมีประสิทธิภาพมากขึ้น แต่มีค่าใช้จ่ายสูงกว่า เราจะแนะนำแบบฟอร์มที่เหมาะสมตามปรัชญาการปฏิบัติงานและการบำรุงรักษาของคุณ

คำถามที่ 5: ฉันต้องมีพิกัดการลัดวงจรเท่าใดสำหรับ MCC ของฉัน

สิ่งนี้ถูกกำหนดโดยกระแสฟอลต์ในอนาคต ณ จุดที่ MCC เชื่อมต่อ ซึ่งขึ้นอยู่กับพิกัด kVA ของหม้อแปลงอัปสตรีม อิมพีแดนซ์ และอิมพีแดนซ์ของสายเคเบิล การติดตั้งทางอุตสาหกรรมทั่วไปต้องใช้ 50kA หรือ 65kA ที่ 400V สถานีไฟฟ้าและแผงเสริมสำหรับโรงงานขนาดใหญ่อาจต้องใช้ 80kA หรือ 100kA เราจะวิเคราะห์ข้อมูลระบบของคุณและระบุระดับที่ถูกต้อง

คำถามที่ 6: MCC สื่อสารกับระบบ DCS หรือ SCADA ของเราอย่างไร

มอเตอร์สตาร์ทเตอร์แต่ละยูนิตหรือกลุ่มยูนิตมีอินเทอร์เฟซการสื่อสาร — โดยทั่วไปคือ Profibus DP, Profinet, Modbus RTU/TCP หรืออีเทอร์เน็ต/IP — ที่เชื่อมต่อกับเครือข่ายควบคุมโรงงานของคุณ สถานะของมอเตอร์ (กำลังทำงาน หยุด สะดุด) กระแส พลังงาน และข้อมูลการวินิจฉัยจะถูกส่งอย่างต่อเนื่อง DCS สามารถสตาร์ท/หยุดมอเตอร์จากระยะไกลและรับการแจ้งเตือนได้

คำถามที่ 7: MCC สามารถขยายได้ในอนาคตหรือไม่

ใช่. MCC ได้รับการออกแบบมาเพื่อเพิ่มความสามารถในการขยายที่ส่วนท้ายของกลุ่มผลิตภัณฑ์ด้านใดด้านหนึ่ง เราขอแนะนำให้รวมส่วนแนวตั้งสำรองหรือช่องหน่วยสำรองไว้ในลำดับเริ่มต้น หากมีการวางแผนเพิ่มมอเตอร์ในอนาคต การขยาย MCC ที่มีอยู่จำเป็นต้องจับคู่พิกัดและการออกแบบบัสบาร์ดั้งเดิม ดังนั้นการรักษาผู้ผลิตดั้งเดิมจึงเป็นสิ่งสำคัญสำหรับความเข้ากันได้

คำถามที่ 8: MCC Panel ต้องการการบำรุงรักษาอะไรบ้าง

การบำรุงรักษาที่แนะนำ ได้แก่: การสำรวจด้วยภาพความร้อนประจำปีของข้อต่อบัสบาร์และจุดสิ้นสุด การทดสอบการทำงานของอินเตอร์ล็อคยูนิตแบบถอดได้และกลไกชัตเตอร์ การตรวจสอบการตั้งค่ารีเลย์ป้องกันและฟังก์ชันการเดินทาง การทำความสะอาดตัวกรองการระบายอากาศ และการตรวจสอบซีลประตูและปะเก็น ตารางการบำรุงรักษาโดยละเอียดมีอยู่ในคู่มือการใช้งาน
