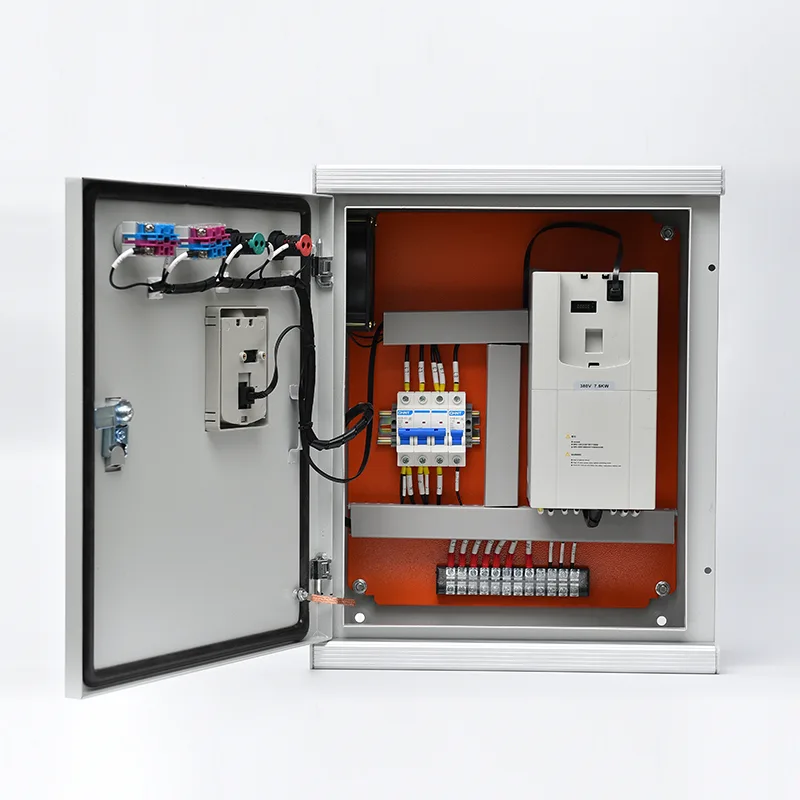

แผงควบคุมวีเอฟดี

ตู้นี้ติดตั้งอยู่ในตู้ที่สร้างขึ้นตามจุดประสงค์เฉพาะระดับ IP42 ถึง IP65 โดยผสานรวมหน่วยขับเคลื่อนความถี่แปรผันเข้ากับโครงสร้างพื้นฐานด้านพลังงานและการควบคุมที่จำเป็นทั้งหมด: การแยกแหล่งจ่ายไฟหลักขาเข้า เครื่องปฏิกรณ์แบบสายและโหลดสำหรับการลดฮาร์มอนิกและการป้องกันสายมอเตอร์ การป้องกันการหลอมรวมอินพุตหรือเบรกเกอร์ ตัวกรอง dV/dt เอาท์พุตหรือตัวกรองไซน์ตามต้องการ และชุดป้องกันมอเตอร์ที่มีคุณสมบัติครบถ้วน อัตรากำลังไฟฟ้าครอบคลุมตั้งแต่ 0.75kW ถึงมากกว่า 630kW ในระดับแรงดันไฟฟ้ามาตรฐาน (380V, 400V, 480V, 690V) VFD นั้นเป็นไดรฟ์ควบคุมเวกเตอร์ประสิทธิภาพสูงที่ให้แรงบิดเต็มที่ที่ความเร็วเป็นศูนย์ พร้อมการปรับพลังงานอัตโนมัติให้เหมาะสมและตัวควบคุม PID ในตัวสำหรับการควบคุมแรงดัน การไหล หรืออุณหภูมิ ปุ่มกด HMI หรือหน้าจอสัมผัสแบบติดตั้งที่ประตูให้การควบคุมภายใน การเข้าถึงพารามิเตอร์ และข้อมูลการวินิจฉัย ในขณะที่พอร์ตการสื่อสาร Modbus RTU/TCP, Profibus, Profinet หรือ Ethernet/IP ช่วยให้สามารถควบคุมดูแลระยะไกลและบูรณาการเข้ากับระบบอัตโนมัติทั่วทั้งโรงงานได้ ตัวเลือกบายพาสแบบแมนนวล — โดยใช้คอนแทคเตอร์หรือสวิตช์ถ่ายโอนในตัว — ช่วยให้มอเตอร์ทำงานโดยตรงจากแหล่งจ่ายไฟหลัก เพื่อรักษาความต่อเนื่องของกระบวนการในระหว่างการให้บริการไดรฟ์ ฟังก์ชันการป้องกันที่ครอบคลุมครอบคลุมการลัดวงจร โอเวอร์โหลด แรงดันไฟเกิน แรงดันไฟตก การสูญเสียเฟส ข้อผิดพลาดในการลงดิน มอเตอร์หยุดทำงาน และอุณหภูมิเกิน โดยบันทึกเหตุการณ์การเดินทางทั้งหมดไว้เพื่อการวิเคราะห์การบำรุงรักษา

การใช้งานผลิตภัณฑ์

ไม่ว่าอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์จะได้รับประโยชน์จากการควบคุมความเร็ว ประสิทธิภาพการใช้พลังงาน และการสตาร์ทอย่างนุ่มนวล แผงควบคุม VFD จะมอบโซลูชันไดรฟ์ที่ออกแบบล่วงหน้าที่สมบูรณ์สำหรับการใช้งานในอุตสาหกรรมและโครงสร้างพื้นฐาน

Water & Wastewater Pumping Stations

โรงบำบัดน้ำเสียและบำบัดน้ำเสียในเขตเทศบาลจะใช้เครื่องสูบน้ำขนาดใหญ่ซึ่งมีความต้องการแปรผันตลอดทั้งวัน แผงควบคุม VFD ที่ขับรูเจาะ บูสเตอร์ หรือปั๊มถ่ายโอนจะปรับความเร็วของมอเตอร์เพื่อรักษาแรงดันน้ำหรือการไหลของน้ำให้คงที่โดยไม่ต้องมีวาล์วควบคุม ซึ่งโดยทั่วไปจะช่วยประหยัดพลังงานได้ 20% ถึง 40% เมื่อเทียบกับการทำงานออนไลน์โดยตรงด้วยความเร็วคงที่ ความสามารถในการสตาร์ทแบบนุ่มนวลช่วยลดค้อนน้ำในท่อยาว และลดความเครียดทางกลบนใบพัด เพลา และข้อต่อของปั๊ม ในการใช้งานน้ำเสีย การไล่ระดับอัตโนมัติจะป้องกันไม่ให้มีน้ำล้นเกินในระหว่างที่มีการไหลเข้าสูงสุดในสภาพอากาศเปียก การกำหนดค่าที่พร้อมใช้งานสำรองทำให้สามารถเปลี่ยนปั๊มตามหน้าที่/สำรองได้

พัดลมอุตสาหกรรมและเครื่องเป่าลม

พัดลมแบบแรงเหวี่ยงและแบบแกนขนาดใหญ่ในโรงไฟฟ้า โรงงานปูนซีเมนต์ เหมืองแร่ และโรงงานผลิตเป็นตัวเลือก VFD ในอุดมคติ ตู้ช่วยให้สามารถควบคุมการไหลเวียนของอากาศได้อย่างแม่นยำสำหรับอากาศที่เผาไหม้ ไอเสีย การดูดฝุ่น หรือการทำความเย็นในกระบวนการ โดยไม่มีใบพัดทางเข้าหรือการสูญเสียการควบคุมแดมเปอร์ การควบคุม VFD ของพัดลมแบบเหนี่ยวนำและแบบบังคับลมในหม้อไอน้ำและเตาเผา ช่วยประหยัดพลังงานได้มาก ในขณะที่ยังคงรักษาอัตราส่วนอากาศต่อเชื้อเพลิงได้อย่างเหมาะสม พัดลมดูดควันและพัดลมระบายอากาศแบบอุโมงค์ได้รับประโยชน์จากคุณสมบัติควบคุมการทำงานของเจ้าหน้าที่ดับเพลิง ทำให้สามารถดำเนินการฉุกเฉินออนไลน์ได้โดยตรง โดยไม่คำนึงถึงสถานะของ VFD

คอมเพรสเซอร์และระบบทำความเย็น

คอมเพรสเซอร์แบบสกรู ลูกสูบ และแรงเหวี่ยงในระบบทำความเย็นอุตสาหกรรม การแยกอากาศ และก๊าซในกระบวนการทำงานได้อย่างมีประสิทธิภาพสูงสุดที่ภาระของชิ้นส่วนเมื่อมีการควบคุมความเร็ว แผงควบคุม VFD จะปรับความเร็วของมอเตอร์คอมเพรสเซอร์เพื่อให้เหมาะกับการระบายความร้อนแบบแปรผันหรือความต้องการของกระบวนการ โดยรักษาแรงดันในการดูดหรือระบายที่แม่นยำ ขณะเดียวกันก็หลีกเลี่ยงการสูญเสียพลังงานในการหมุนเวียนโหลด/ไม่โหลด การควบคุม PID ในตัวพร้อมการตอบสนองของตัวแปลงสัญญาณแรงดันช่วยให้มีการควบคุมที่เข้มงวด และการควบคุมทางลาดเร่งความเร็วจะจำกัดกระแสไฟกระชากขณะสตาร์ทในระบบไฟฟ้าของโรงงาน

สายพานลำเลียง เครื่องบด และการขนถ่ายวัสดุ

สายพานลำเลียงในเหมือง เครื่องบดรวม และระบบขนถ่ายวัสดุเทกองต้องการแรงบิดเริ่มต้นที่สูงและการเร่งความเร็วที่ควบคุมได้ เพื่อป้องกันการลื่นของสายพาน แรงกระแทกทางกล และการรั่วไหลของวัสดุ แผงควบคุม VFD ให้แรงบิดเต็มที่จากความเร็วเป็นศูนย์พร้อมทางลาดเร่งความเร็วที่ตั้งโปรแกรมได้ ปกป้องกระปุกเกียร์ ข้อต่อ และข้อต่อสายพาน ในการใช้งานเครื่องบด ฟังก์ชันจำกัดกระแสของ VFD และการป้องกันแผงลอยจะช่วยปกป้องมอเตอร์จากสภาวะโหลดเกินของวัสดุที่ติดขัด

ระบบน้ำเย็นและน้ำเย็น HVAC

ระบบ HVAC ของโรงงานส่วนกลางที่มีเครื่องทำความเย็นหลายตัว หอทำความเย็น และปั๊มหมุนเวียนน้ำ ใช้เพื่อปรับการไหลตามภาระของอาคาร ปั๊มน้ำเย็นรองที่ตอบสนองต่อแรงดันแตกต่าง การควบคุมความเร็วพัดลมหอทำความเย็นสำหรับอุณหภูมิน้ำคอนเดนเซอร์ที่เหมาะสมที่สุด และการปรับปั๊มน้ำคอนเดนเซอร์ ล้วนได้รับประโยชน์จากการควบคุม VFD ในตัวตู้พร้อมการเชื่อมต่อ BMS ผ่าน BACnet หรือ Modbus

การชลประทานและการสูบน้ำเพื่อการเกษตร

ระบบชลประทานแบบหมุนศูนย์กลาง น้ำหยด และน้ำท่วมขนาดใหญ่ จำเป็นต้องมีอัตราการส่งน้ำที่เปลี่ยนแปลงได้ตลอดฤดูปลูก แผง VFD ที่สถานีปั๊มช่วยให้ผู้ปฏิบัติงานสามารถเลือกอัตราการไหลผ่านโพเทนชิออมิเตอร์แบบธรรมดา HMI หรือสัญญาณเทเลเมทรีระยะไกล — จับคู่เอาต์พุตของปั๊มอย่างแม่นยำกับความต้องการน้ำของพืชและการจัดสรรน้ำที่มีอยู่

เจาะลึกทางเทคนิค

ตู้ VFD รวมไดรฟ์ความถี่ตัวแปรเข้ากับระบบย่อยการจัดการพลังงาน การป้องกัน และการควบคุมทั้งหมด — มอบโซลูชันการสตาร์ทมอเตอร์และการควบคุมความเร็วที่สมบูรณ์แบบในกล่องเดียวที่ผ่านการทดสอบล่วงหน้า

เส้นทางพลังงานหลักและการป้องกันวงจร

แหล่งจ่ายไฟสามเฟสขาเข้าเชื่อมต่อกับตัวแยกหลักหรือเซอร์กิตเบรกเกอร์แบบหล่อซึ่งมีพิกัดสำหรับกระแสโหลดเต็มของตู้บวกกับการสูญเสียไดรฟ์ การหลอมอินพุตให้การป้องกันระดับเซมิคอนดักเตอร์ (aR) สำหรับวงจรเรียงกระแสของ VFD ด้วยการประสานงานของ I²t ช่วยให้มั่นใจได้ว่าฟิวส์จะเคลียร์ก่อนที่ไดโอดจะเสียหายในระหว่างเกิดข้อผิดพลาดภายใน เครื่องปฏิกรณ์แบบเส้นหรือโช้คลิงค์ DC รวมอยู่เป็นมาตรฐานเพื่อลดความผิดเพี้ยนของกระแสฮาร์มอนิกอินพุต และป้องกันตัวเก็บประจุบัส DC ของไดรฟ์จากแรงดันไฟกระชากด้านอุปทาน สำหรับการติดตั้งที่มีการบิดเบือนฮาร์โมนิคพื้นหลังอย่างมีนัยสำคัญหรือข้อกำหนดการเชื่อมต่อสาธารณูปโภคที่เรียกร้องมาก สามารถเลือกตัวกรองฮาร์โมนิคแบบพาสซีฟหรือวงจรเรียงกระแสส่วนหน้าแบบแอ็คทีฟได้

เทคโนโลยีการขับเคลื่อน VFD

หัวใจของตู้คือ VFD ที่ควบคุมเวกเตอร์ประสิทธิภาพสูงโดยใช้โมดูลพลังงาน IGBT รุ่นที่หกและแกนควบคุม DSP หรือ FPGA ความเร็วสูง มีโหมดควบคุมเวกเตอร์แบบวงเปิดและวงปิด — วงเปิดสำหรับปั๊มและหน้าที่พัดลมมาตรฐาน วงปิดพร้อมการตอบสนองของตัวเข้ารหัสสำหรับการใช้งานแรงบิดสูงและความเร็วต่ำ เช่น เครื่องอัดรีดหรือรอก ไดรฟ์ส่งออกรูปคลื่นแบบมอดูเลตความกว้างพัลส์พร้อมความถี่สวิตชิ่งที่ปรับให้เหมาะสมโดยอัตโนมัติ ซึ่งสมดุลระหว่างเสียงรบกวนจากมอเตอร์และการสูญเสียไดรฟ์ คุณสมบัติการขับเคลื่อนที่สำคัญได้แก่:

●  เพิ่มแรงบิดอัตโนมัติและการชดเชยการสลิปเพื่อการทำงานที่ความเร็วต่ำอย่างเสถียร

●  ความสามารถในการสตาร์ทแบบฟลายอิ้งเพื่อจับมอเตอร์เคลื่อนที่โดยไม่สะดุด

●  ความถี่ข้ามที่ตั้งโปรแกรมได้เพื่อหลีกเลี่ยงการสั่นพ้องทางกล

●  ตัวควบคุม PID ในตัวพร้อมทางลาดที่ตั้งไว้ ลอจิกสลีป/ปลุก และการตอบสนองแบบสองช่องสัญญาณสำหรับแอปพลิเคชันการจัดเตรียมปั๊ม

การกรองเอาต์พุตและการป้องกันมอเตอร์

ตัวกรองเอาต์พุตรวมอยู่ด้วย ทั้งนี้ขึ้นอยู่กับระยะห่างของสายเคเบิลระหว่างตู้และมอเตอร์:

ตัวกรอง dV/dt: จำกัดเวลาการเพิ่มแรงดันไฟฟ้าและแรงดันไฟฟ้าสูงสุดที่ขั้วมอเตอร์สำหรับการเดินสายเคเบิลสูงถึงประมาณ 100–150 ม.

ตัวกรองไซน์: ให้รูปคลื่นใกล้ไซน์ซอยด์สำหรับสายเคเบิลที่ยาวเกิน 150 ม. และสำหรับการใช้งานปั๊มจุ่มที่ฉนวนของขดลวดมอเตอร์ไวต่อแรงดันไฟฟ้า

คอนแทคเตอร์เอาท์พุตสำหรับการเลือกมอเตอร์ตามหน้าที่/สแตนด์บายจะถูกรวมเข้าด้วยกันเมื่อจำเป็น ฟังก์ชันป้องกันมอเตอร์ — โอเวอร์โหลดความร้อน, การสูญเสียเฟส, ความไม่สมดุลของกระแส, การตรวจจับแผงลอย, โอเวอร์โหลด (ดรายรัน) และฟอลต์สายดิน — ทำงานอย่างต่อเนื่องในซอฟต์แวร์ของไดรฟ์ และเสริมด้วยรีเลย์โอเวอร์โหลดภายนอกเมื่อระบุไว้

บายพาสการกำหนดค่าและความต่อเนื่องของกระบวนการ

วงจรบายพาสแบบแมนนวล - สร้างขึ้นด้วยคอนแทคเตอร์พิกัดหน้าที่หรือสวิตช์ถ่ายโอนที่เชื่อมต่อกันทางกลไก - ช่วยให้มอเตอร์ทำงานโดยตรงจากแหล่งจ่ายไฟหลักในขณะที่ VFD ถูกแยกเพื่อการบริการ บายพาสได้รับการออกแบบสำหรับการถ่ายโอนนอกโหลด: ต้องหยุดมอเตอร์ก่อนที่จะสลับระหว่างโหมด VFD และบายพาส การประสานทางไฟฟ้าและทางกลในตัวช่วยป้องกันการจ่ายไฟหลักกลับเข้าไปในขั้วต่อเอาท์พุตของไดรฟ์โดยไม่ได้ตั้งใจ ซึ่งจะทำให้เกิดความเสียหายร้ายแรง การกำหนดค่าบายพาสอัตโนมัติที่เป็นตัวเลือกใช้รีเลย์ลอจิกที่ตั้งโปรแกรมได้หรือ PLC ขนาดเล็กเพื่อจัดการการถ่ายโอนระหว่างไดรฟ์ไปยังเมนได้อย่างราบรื่นบนทริป VFD โดยรักษาความต่อเนื่องของกระบวนการในแอปพลิเคชันที่สำคัญ

การกำหนดค่าหลายมอเตอร์และซิงโครไนซ์

สำหรับการใช้งานที่มอเตอร์หลายตัวต้องใช้ไดรฟ์เดียวร่วมกัน (หน้าที่ตามลำดับ) ตู้จะมีคอนแทคเตอร์เอาท์พุตต่อมอเตอร์พร้อมลอจิกลำดับตาม PLC สำหรับการใช้งานหลายมอเตอร์ที่ต้องการความเร็วซิงโครไนซ์ เช่น สายพานลำเลียงคู่หรือคอนเดนเซอร์ระบายความร้อนด้วยอากาศหลายพัดลม อินเวอร์เตอร์เอาท์พุตแต่ละตัวจะถูกขับเคลื่อนจากบัส DC ทั่วไป หรือซิงโครไนซ์ผ่านการสื่อสารระหว่างไดรฟ์ความเร็วสูง พร้อมด้วยความเร็วหลัก/รองและการควบคุมแรงบิด

ส่วนต่อประสานการควบคุม การสื่อสาร และ HMI

อินเทอร์เฟซผู้ควบคุมที่ติดประตูให้การเริ่ม/หยุดในพื้นที่ การอ้างอิงความเร็ว (ผ่านโพเทนชิออมิเตอร์หรือการป้อนด้วยปุ่มกด) การเลือกโหมด (VFD/บายพาส/ปิด) และการบ่งชี้สถานะของระบบ หน้าจอสัมผัส HMI แบบกราฟิกพร้อมใช้งานสำหรับการใช้งานหลายมอเตอร์หรือลูปกระบวนการที่ซับซ้อน โดยแสดงพารามิเตอร์การทำงานแบบเรียลไทม์ ข้อมูลแนวโน้ม บันทึกสัญญาณเตือน และตัวชี้วัดการใช้พลังงาน

พอร์ตการสื่อสารรองรับโปรโตคอลอุตสาหกรรมหลักทั้งหมด: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP และ BACnet ไดรฟ์เปิดเผยชุดข้อมูลที่ครอบคลุม เช่น ความเร็ว กระแสไฟฟ้า แรงบิด กำลัง แรงดันไฟฟ้า DC บัส อุณหภูมิ ชั่วโมงการทำงาน และการใช้พลังงาน ไปยัง SCADA, DCS หรือ BMS ที่กำกับดูแล ยอมรับคำสั่งเริ่ม/หยุดและอ้างอิงความเร็วจากระยะไกล พร้อมการหมดเวลาฮาร์ทบีทและกลยุทธ์ทางเลือกที่กำหนดค่าได้ หากการสื่อสารขาดหาย

สิ่งที่แนบมาและการออกแบบสิ่งแวดล้อม

ตู้ตั้งพื้นผลิตจากแผ่นเหล็กชุบสังกะสีหรือสแตนเลสหนา 1.5 มม. ถึง 2.0 มม. เชื่อมอย่างต่อเนื่องและเคลือบด้วยสีฝุ่น ระดับการป้องกันจากสภาพไซต์ที่เหมาะสมกับ IP42 ถึง IP65:

●  IP42/IP43: ห้องไฟฟ้าภายในอาคารและศูนย์ควบคุมมอเตอร์

●  IP54/IP55: สภาพแวดล้อมทางอุตสาหกรรมที่เสี่ยงต่อฝุ่น สถานีสูบน้ำ และสถานที่กึ่งสัมผัส

●  IP65: การติดตั้งภายนอกอาคารโดยต้องโดนฝนและฝุ่น

การจัดการระบายความร้อนใช้การผสมผสานที่คำนวณได้ของการพาความร้อนตามธรรมชาติ การระบายอากาศแบบบังคับที่ผ่านการกรองด้วยพัดลมควบคุมอุณหภูมิ และในการติดตั้งที่มีกำลังสูงหรือสภาพแวดล้อมสูง เครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศหรือหน่วยเครื่องปรับอากาศ อุณหภูมิที่เพิ่มขึ้นภายในตู้ได้รับการตรวจสอบโดยการคำนวณเทียบกับอุณหภูมิการทำงานสูงสุดของผู้ผลิต VFD ซึ่งโดยทั่วไปคืออุณหภูมิโดยรอบ 40°C ถึง 50°C ขึ้นอยู่กับการลดพิกัด

การทดสอบและการรับรอง

ตู้ VFD ทุกตู้ผ่านการทดสอบการยอมรับจากโรงงาน: ความต่อเนื่องของวงจรไฟฟ้าและความต้านทานของฉนวน การอัปโหลดพารามิเตอร์ VFD และการตรวจสอบกับตารางพารามิเตอร์ที่ได้รับอนุมัติ การเดินสายควบคุมแบบจุดต่อจุด การจำลองการทำงานของการสตาร์ท/หยุด การควบคุมความเร็ว การถ่ายโอนบายพาส (หากติดตั้ง) และการตรวจสอบการเชื่อมต่อด้านความปลอดภัย มีเอกสาร FAT ฉบับเต็มให้ ตู้ได้รับการออกแบบและสร้างตามมาตรฐาน IEC 61439-1/2 โดยมีส่วนประกอบทั้งหมดที่มีเครื่องหมาย CE และการรับรอง UL หากจำเป็น

คำถามที่พบบ่อย

คำถามที่ 1: การซื้อ VFD และแผงควบคุม VFD แตกต่างกันอย่างไร

VFD แบบสแตนด์อโลนต้องการส่วนประกอบเพิ่มเติมเพื่อการติดตั้งที่สมบูรณ์: เบรกเกอร์หรือฟิวส์อัปสตรีม เครื่องปฏิกรณ์แบบเส้นและโหลด ตัวกรองเอาต์พุตสำหรับการต่อสายเคเบิลยาว วงจรบายพาสหากจำเป็นต้องมีความต่อเนื่องของกระบวนการระหว่างการบริการขับเคลื่อน และกล่องหุ้มที่มีการจัดการระบายความร้อน แผงควบคุม VFD รวมสิ่งเหล่านี้ทั้งหมด ทั้งที่ออกแบบไว้ล่วงหน้า มีสายล่วงหน้า และทดสอบแล้ว ไว้ในชุดเดียว ซึ่งช่วยขจัดสิ่งที่ไม่ทราบเกี่ยวกับการออกแบบในสถานที่ ลดเวลาการติดตั้ง และให้การรับประกันจุดเดียวสำหรับระบบขับเคลื่อนมอเตอร์ทั้งหมด

คำถามที่ 2: มีพิกัดกำลังและแรงดันไฟฟ้าเท่าใด

การกำหนดค่ามาตรฐานครอบคลุม 0.75kW ถึง 630kW สำหรับแหล่งจ่ายไฟสามเฟส 380V, 400V, 480V และ 690V สามารถจัดระดับพลังงานที่สูงขึ้นได้ตามคำขอ แต่ละตู้ถูกสร้างขึ้นสำหรับข้อมูลป้ายชื่อมอเตอร์เฉพาะที่คุณระบุ เช่น กำลังไฟ แรงดันไฟฟ้า กระแสไฟฟ้าเต็มโหลด และหน้าที่

คำถามที่ 3: สายเคเบิลมอเตอร์ระหว่างตู้กับมอเตอร์สามารถวิ่งได้ไกลแค่ไหน?

ขีดจำกัดความยาวสายเคเบิลขึ้นอยู่กับการติดตั้งตัวกรองเอาต์พุต หากไม่มีการกรอง โดยทั่วไปผู้ผลิต VFD จะจำกัดความยาวของสายเคเบิลไว้ที่ 50 ม. ตัวกรอง dV/dt ขยายระยะนี้ได้ประมาณ 150 ม. ตัวกรองไซน์ช่วยให้สายเคเบิลวิ่งได้เกิน 300 ม. และขอแนะนำอย่างยิ่งกับปั๊มจุ่มและมอเตอร์ที่ไม่ทราบฉนวนหุ้มขดลวดหรือมีอายุมาก เราจะเลือกตัวกรองเอาต์พุตที่เหมาะสมตามข้อมูลการติดตั้งของคุณ

Q4: ตู้สามารถควบคุมมอเตอร์หลายตัวได้หรือไม่?

ใช่ ในการกำหนดค่าหลายรูปแบบ: หน้าที่ตามลำดับ (VFD หนึ่งตัว มอเตอร์หลายตัว ทำงานครั้งละหนึ่งตัวเท่านั้นโดยคอนแทคเตอร์เอาท์พุตจะเลือกมอเตอร์ที่ใช้งานอยู่) มอเตอร์หลายตัวแบบซิงโครนัส (VFD หลายตัวในตู้เดียวที่ใช้บัส DC ร่วมกันหรือการสื่อสารเพื่อการจับคู่ความเร็วหลัก/รอง) หรือการควบคุมแบบอิสระ (VFD อิสระหลายตัวในตู้ขนาดใหญ่หนึ่งตู้) บอกใบสมัครของคุณให้เราทราบ แล้วเราจะออกแบบโครงสร้างโทโพโลยีที่ถูกต้อง

คำถามที่ 5: แผงควบคุม VFD ทำงานร่วมกับ SCADA หรือ DCS ในโรงงานของฉันได้อย่างไร

พอร์ตการสื่อสารของ VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP หรือ BACnet — เชื่อมต่อโดยตรงกับระบบการควบคุมดูแลของคุณ มีข้อมูลการปฏิบัติงาน สัญญาณเตือน และการวินิจฉัยทั้งหมด รองรับการควบคุมสองทาง (การเริ่ม/หยุดระยะไกล การอ้างอิงความเร็ว) พร้อมพฤติกรรมการสูญเสียการสื่อสารที่กำหนดค่าได้ เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยหากเครือข่ายล้มเหลว

Q7: ตู้ต้องการการบำรุงรักษาอะไรบ้าง?

การบำรุงรักษาตามปกติไม่ซับซ้อน: การทำความสะอาดทุกครึ่งปีหรือการเปลี่ยนตัวกรองการระบายอากาศ การตรวจสอบการหยุดจ่ายไฟด้วยความร้อนประจำปี และการทดสอบการทำงานประจำปีของวงจรบายพาสและอินเตอร์ล็อคด้านความปลอดภัย ตัว VFD มีอายุการใช้งานที่กำหนดไว้สำหรับตัวเก็บประจุ DC link และพัดลมระบายความร้อน — โดยทั่วไปคือ 5 ถึง 10 ปี ขึ้นอยู่กับสภาพการใช้งาน — และเป็นส่วนประกอบที่สามารถเปลี่ยนได้ ตารางการบำรุงรักษาทั้งหมดได้รับการบันทึกไว้ในคู่มือการใช้งาน

คำถามที่ 8: ตู้สามารถทำงานได้ในสภาพแวดล้อมที่มีฝุ่นหรือมีอุณหภูมิสูงหรือไม่?

ใช่. ระดับการป้องกันตู้และกลยุทธ์การจัดการระบายความร้อนจะถูกเลือกตามเงื่อนไขของไซต์งานของคุณ สำหรับสภาพแวดล้อมที่มีฝุ่นมาก จะมีการระบุ IP55 หรือ IP65 พร้อมตัวกรองไอดีที่มีการกรองแบบละเอียด สำหรับอุณหภูมิแวดล้อมที่สูงกว่า 40°C การลดพิกัด VFD เครื่องปรับอากาศในตู้ หรือเครื่องแลกเปลี่ยนความร้อนจากอากาศสู่น้ำ ช่วยให้มั่นใจถึงสภาพภายในที่ปลอดภัย เราจะประเมินข้อมูลไซต์ของคุณในระหว่างขั้นตอนทางวิศวกรรมและเสนอการปรับปรุงสภาพแวดล้อมให้แข็งแกร่งอย่างเหมาะสม

จุดเด่นของลูกค้า M5

โครงการสาธารณูปโภคด้านน้ำระดับภูมิภาค — โครงการปรับปรุงสถานีสูบน้ำให้ทันสมัย

พื้นหลัง

สาธารณูปโภคด้านน้ำระดับภูมิภาคในอเมริกาใต้ได้ดำเนินการสถานีสูบน้ำบาดาลและปั๊มเพิ่มแรงดันมากกว่า 60 แห่งทั่วเครือข่ายการจ่ายน้ำ ซึ่งให้บริการแก่ประชากรประมาณสองล้านคน สถานีสูบน้ำหลายแห่งมีอายุหลายสิบปี โดยใช้เครื่องสตาร์ทแบบต่อตรงความเร็วคงที่พร้อมวาล์วควบคุมการไหลสำหรับการควบคุมการไหล ยูทิลิตี้ต้องเผชิญกับต้นทุนพลังงานที่สูงขึ้น ปั๊มและท่อทำงานล้มเหลวบ่อยครั้งจากค้อนน้ำและความเครียดทางกล และความยากลำบากในการจัดหาชิ้นส่วนอะไหล่สำหรับฮาร์ดแวร์ควบคุมที่ล้าสมัย

ความท้าทาย

ยูทิลิตี้เลือกที่จะปรับปรุงสถานีสูบน้ำให้ทันสมัยด้วยการควบคุม VFD ในโปรแกรมแบบแบ่งระยะ โดยกำหนดเป้าหมายไปที่สถานีที่ใหญ่ที่สุด 20 แห่งก่อน แต่ละสถานีนำเสนอโปรไฟล์ที่คล้ายกัน: ชุดปั๊มสำหรับงาน/สแตนด์บายสองถึงสี่ชุด (45kW ถึง 200kW), การเดินสายเคเบิลมอเตอร์ยาว (มักจะเกิน 150 ม. ไปยังปั๊มหลุมเจาะใต้น้ำ) สภาพแวดล้อมกึ่งกลางแจ้งที่เต็มไปด้วยฝุ่นในสถานที่ห่างไกล และการสนับสนุนทางไฟฟ้าในสถานที่มีข้อจำกัดสำหรับการบำรุงรักษาระบบที่ซับซ้อน

ข้อจำกัดเฉพาะได้แก่:

●  โซลูชัน VFD ต้องรองรับการเดินสายเคเบิลยาวไปยังปั๊มจุ่มโดยไม่ทำให้ฉนวนของขดลวดมอเตอร์เสื่อมคุณภาพ

●  จำเป็นต้องมีการบายพาสแบบแมนนวลเพื่อรักษาน้ำประปาในระหว่างการให้บริการ VFD เนื่องจากหลายสถานีไม่มีปั๊มสำรองสำรอง

●  ความสามารถในการตรวจสอบระยะไกลถือเป็นสิ่งสำคัญในการลดค่าใช้จ่ายในการเยี่ยมชมไซต์

●  การติดตั้งระบบไฟฟ้าต้องดำเนินการโดยผู้รับเหมาในพื้นที่ที่มีประสบการณ์ในการทดสอบระบบ VFD เพียงเล็กน้อย

เหตุใดจึงเลือกแผงควบคุม VFD ของเรา

หลังจากประเมินทั้งการปรับปรุง VFD จากส่วนประกอบและแผงควบคุม VFD แบบรวมแล้ว ยูทิลิตี้ก็เลือกแนวทางของ Cabinet ประโยชน์ที่ได้ชัดเจน:

●  ตู้ทุกตัวได้รับการออกแบบทางวิศวกรรมจากโรงงานโดยมีตัวกรองเอาท์พุตไซน์ที่ตรงกับความยาวสายเคเบิลเฉพาะและประเภทฉนวนของมอเตอร์ ช่วยลดความเสี่ยงที่ขดลวดมอเตอร์จะเสียหายจากแรงดันคลื่นที่สะท้อนกลับพุ่งสูงขึ้น

●  วงจรบายพาสแบบแมนนวลในตัว มีการเดินสายล่วงหน้าและผ่านการทดสอบแล้ว ช่วยให้หน่วยงานสาธารณูปโภคมั่นใจได้ว่าน้ำประปาจะยังคงดำเนินต่อไปในระหว่างเหตุการณ์บริการ VFD

●  HMI ที่ติดตั้งที่ประตูและ VFD ที่มีพารามิเตอร์ครบถ้วนนั้นโหลดมาจากโรงงานพร้อมข้อมูลเส้นโค้งของปั๊ม การตั้งค่าการควบคุมแรงดัน PID และเกณฑ์การป้องกันมาตรฐานของยูทิลิตี้ ช่วยให้ผู้รับเหมาในพื้นที่สามารถใช้งานตู้แต่ละตู้ได้โดยเพียงเชื่อมต่อแหล่งจ่ายไฟหลัก มอเตอร์ปั๊ม และตัวแปลงสัญญาณแรงดัน

●  โมดูลตรวจสอบระยะไกล GPRS/4G ในแต่ละตู้จะส่งข้อมูลการปฏิบัติงาน เช่น การไหล ความดัน การใช้พลังงาน ชั่วโมงการทำงาน สถานะการแจ้งเตือน ไปยังแพลตฟอร์ม SCADA ส่วนกลางของยูทิลิตี้โดยตรง

โครงสร้างระดับ IP55 พร้อมช่องกรองละเอียดและหลังคาบังแดดเหมาะกับสภาพแวดล้อมของสถานีสูบน้ำที่เต็มไปด้วยฝุ่นและโล่ง

การปรับใช้

ตู้ VFD จำนวน 20 ตู้ (45kW ถึง 200kW) ได้รับการผลิตขึ้น โดยแต่ละตู้มีตัวกรองเอาท์พุตไซน์, บายพาสแบบแมนนวล, กล่องหุ้ม IP55, การวัดและส่งข้อมูลระยะไกลแบบ GPRS และการควบคุมแรงดัน PID ที่กำหนดค่าไว้ล่วงหน้า ตู้ถูกจัดส่งเป็นหน่วยที่สมบูรณ์และผ่านการทดสอบจากโรงงาน ผู้รับเหมาไฟฟ้าในพื้นที่ติดตั้งและทดสอบการใช้งานตู้ตามลำดับตลอดโปรแกรม 10 เดือน วิศวกรของผู้ผลิตให้การสนับสนุนการทดสอบการใช้งานระยะไกลผ่านลิงก์วิดีโอสำหรับสามสถานีแรก สถานีต่อมาได้รับมอบหมายจากทีมงานท้องถิ่นโดยอิสระโดยใช้เอกสารมาตรฐาน

ผลลัพธ์

การใช้พลังงานในสถานีที่ได้รับการปรับปรุงใหม่ทั้ง 20 แห่งลดลงเฉลี่ย 32% เมื่อเทียบกับการทำงานของวาล์วควบคุมครั้งก่อน โดยที่ VFD จะจับคู่ความเร็วของปั๊มตามความต้องการของระบบได้อย่างแม่นยำ

ค่าใช้จ่ายในการบำรุงรักษาปั๊มและท่อลดลงอย่างมาก: เหตุการณ์ค้อนน้ำถูกขจัดออกไป และอายุการใช้งานของแบริ่งปั๊มและซีลก็ยาวนานขึ้นผ่านการสตาร์ทแบบนุ่มนวล

ไม่มีความล้มเหลวของฉนวนมอเตอร์แม้แต่ตัวเดียวที่เกิดขึ้นใน 20 สถานีที่มีสายเคเบิลยาวถึง 250 ม. ซึ่งเป็นการตรวจสอบข้อกำหนดของตัวกรองไซน์

ขณะนี้ทีมปฏิบัติการส่วนกลางของยูทิลิตี้ตรวจสอบสถานีทั้งหมด 20 สถานีจากแดชบอร์ด SCADA เดียว โดยได้รับการแจ้งเตือนทาง SMS อัตโนมัติสำหรับการสะดุดของปั๊มหรือการเบี่ยงเบนของแรงดัน ซึ่งช่วยลดการเข้าชมไซต์เชิงโต้ตอบได้กว่า 60%

ความสำเร็จในระยะแรกได้ทำให้ยูทิลิตี้ขยายโครงการไปยังสถานีสูบน้ำที่เหลืออีก 40 สถานี โดยมีการกำหนดมาตรฐานตามข้อกำหนดของตู้ VFD เดียวกัน และช่วยให้มีการฝึกอบรมการบำรุงรักษาที่สม่ำเสมอและสินค้าคงคลังอะไหล่ทั่วทั้งเครือข่าย
